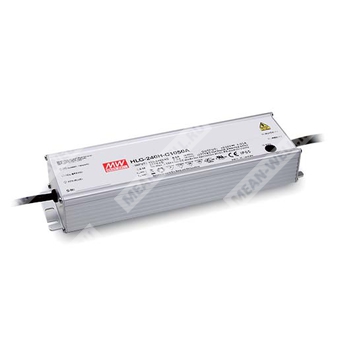

HLG-240H-C1750B - светодиодный AC/DC драйвер постоянного тока 1750 мА для прямого питания LED нагрузок с диммированием.
Идентификация и расшифровка партномера
Партномер: HLG-240H-C1750B
- HLG — серия источников питания (LED драйверы).
- 240H — номинальная мощность 240/250 Вт класс, исполнение для высоких входных напряжений до 305 В AC.
- C — режим стабилизации тока (Constant Current Mode), высоковольтный выход.
- 1750 — номинальный выходной ток 1750 мА.
- B — функциональная опция: диммирование 3-в-1 (1–10 В DC, 10 В PWM, сопротивление) между DIM+ и DIM-; исполнение с классом защиты IP67.
Назначение и принцип работы
HLG-240H-C1750B — герметичный безвентиляторный LED драйвер для прямого питания светодиодов в режиме стабилизации выходного тока. Рабочий участок — область постоянного тока в заданном диапазоне выходных напряжений; при коротком замыкании реализовано ограничение тока с автовосстановлением.
Выходные параметры (режим постоянного тока)
| Номинальный выходной ток |
1750 мА |
| Номинальная выходная мощность |
250.25 Вт |
| Область постоянного тока |
71 ~ 143 В |
| Максимальное напряжение холостого хода |
146 В |
| Диапазон регулировки выходного тока |
875 ~ 1750 мА |
| Допуск выходного тока |
±5% |
| Пульсации тока |
не более 5.0% при номинальном токе |
Входные параметры
| Диапазон входного напряжения |
90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты |
47 ~ 63 Гц |
| Коэффициент мощности (тип.) |
PF≥0.98/115 В AC; PF≥0.95/230 В AC; PF≥0.92/277 В AC (при полной нагрузке) |
| Полные гармонические искажения |
THD<20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| Потребляемый ток (тип.) |
2.5 А / 115 В AC; 1.3 А / 230 В AC; 1.1 А / 277 В AC |
| Пусковой ток (тип.) |
75 А (twidth=700 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0.75 мА / 277 В AC |
| Время запуска |
1000 мс / 115 В AC или 500 мс / 230 В AC |
Эффективность
Функции диммирования (опция B, 3-в-1)
Вход диммирования: управление уровнем выходного постоянного тока осуществляется между DIM+ и DIM- одним из способов:
- аналоговое напряжение 1 ~ 10 В DC;
- PWM сигнал 10 В (диапазон частот 100 Гц ~ 3 кГц);
- сопротивление.
Важно: запрещено соединять DIM- с -V.
| Ток источника диммирования со стороны драйвера (тип.) |
100 мкА |
Защиты
| Короткое замыкание |
ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Перенапряжение |
250 ~ 275 В; отключение и фиксация (latch-off) по выходному напряжению, восстановление после переподачи питания |
| Перегрев |
отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) |
3.75 кВ AC |
| Испытательное напряжение (вход-корпус/земля) |
2.0 кВ AC |
| Испытательное напряжение (выход-корпус/земля) |
1.5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-земля, выход-земля) |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) |
-40 ~ +90°C |
| Максимальная температура корпуса (Tcase) |
+90°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент |
±0.03%/°C (0 ~ 50°C) |
| Виброустойчивость |
10 ~ 500 Гц, 5G, 12 мин/цикл, по 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) |
2513.7 тыс. ч (мин.), Telcordia SR-332; 228.5 тыс. ч (мин.), MIL-HDBK-217F (25°C) |
ЭМС (соответствие)
| ЭМС, излучение |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС, устойчивость |
соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсная помехоустойчивость: Линия-Земля 4 кВ, Линия-Линия 2 кВ; EAC TP TC 020 |
Безопасность и исполнение
| Класс защиты оболочки |
IP67 |
| Стандарты безопасности |
UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; independent; GB19510.1; GB19510.14; EAC TP TC 004 |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) |
244.2 × 68 × 38.8 мм |
| Масса |
1.3 кг |
| Упаковка |
12 шт.; 16.6 кг; 0.84 CUFT |
| Проводники (AC) |
FG (зелёно/жёлтый), AC/L (коричневый), AC/N (синий) |
| Проводники (выход) |
+V (коричневый), -V (синий) |
| Проводники диммирования (B-тип) |
DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Если не оговорено иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Режим питания LED модулей — стабилизация тока; ориентироваться на раздел о методах питания LED модулей.
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться на статическую характеристику.
- Время запуска измеряется при первом холодном старте; при повторных включениях/выключениях время запуска может увеличиваться.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; из-за влияния монтажа конечный производитель должен повторно квалифицировать соответствие директивам ЭМС на установленной системе.
- Для выполнения требований актуального ErP для светильников данный LED драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типичный ресурс >62 000 ч достигается при температуре корпуса Tcase (в особенности в точке tc/TMP) порядка 75°C или ниже.
- См. кривые снижения мощности по температуре (Derating Curve).
- Для высоты установки более 2000 м: снижение допустимой температуры окружающей среды на 3.5°C/1000 м для безвентиляторных моделей и на 5°C/1000 м для моделей с вентилятором.
- По вопросам применения и особенностям монтажа для обеспечения влагозащиты см. руководство пользователя.
- Для вариантов A/AB при встраивании необходимо учитывать требования применения Type HL.
