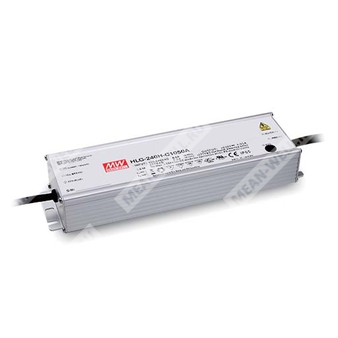

HLG-240H-C2100A - светодиодный источник питания (драйвер) постоянного тока 2100 мА для непосредственного питания LED нагрузки.
Расшифровка партномера
| HLG | Серия источников питания для светодиодного освещения (конструктив в металлическом корпусе, промышленное исполнение) |
| 240H | Номинальная мощность 240/250 Вт; исполнение для повышенного входного напряжения до 305 В AC |
| C | Режим стабилизации тока (Constant Current Mode) |
| 2100 | Номинальный выходной ток 2100 мА |
| A | Функциональная опция: регулировка выходного тока встроенным потенциометром; степень защиты корпуса IP65 |
Общее назначение и особенности
- Выход в режиме постоянного тока для прямого питания светодиодов.
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус, исполнение Class I.
- Степень защиты корпуса: IP65 (для типа A).
- Работа при температуре корпуса (Tcase) до +90°C при естественной конвекции.
- Частоты: PFC ~50 кГц, PWM ~65 кГц.
Выходные параметры (модель HLG-240H-C2100)
| Номинальный выходной ток | 2100 мА |
| Номинальная мощность | 249,9 Вт |
| Диапазон выходного напряжения в области стабилизации тока | 59…119 В |
| Максимальное напряжение холостого хода | 122 В |
| Диапазон регулировки выходного тока | 1050…2100 мА (регулировка встроенным потенциометром; только тип A/AB) |
| Допуск выходного тока | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) | 93,5% |
| Ток потребления (тип.) | 2,5 А при 115 В AC; 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток (тип.) | 75 А (длительность 700 мкс, измерено на 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время выхода в режим | 1000 мс при 115 В AC или 500 мс при 230 В AC |
| Коэффициент гармоник тока | THD <20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
Защиты
| Короткое замыкание | Ограничение тока в режиме постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | Порог 125…137 В; отключение и фиксация (latch-off) выходного напряжения, восстановление после перепитания |
| Перегрев | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС (соответствие)
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); импульсная помехоустойчивость: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
Безопасность и нормативы
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; independent; GB19510.1; GB19510.14; IP65 или IP67; EAC TP TC 004 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 2513,7 тыс. ч (мин.) Telcordia SR-332; 228,5 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 244,2 × 68 × 38,8 мм |
| Степень защиты корпуса | IP65 (тип A) |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Подключение выхода | +V (коричневый), -V (синий) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел методики питания LED-модуля (работа в области стабилизации тока).
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по графикам статической характеристики.
- Время выхода в режим измерено при первом «холодном» включении; циклы включения/выключения могут увеличивать это время.
- Источник рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, требуется повторная квалификация на уровне конечного оборудования.
- Для выполнения требований актуального ErP для светильников данный драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая наработка >62 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Для требований по степени защиты и корректной установке влагозащиты следует руководствоваться руководством пользователя.
- Для исполнения A/AB необходимо учитывать применение «встроенного использования» для соответствия применениям Type HL.
