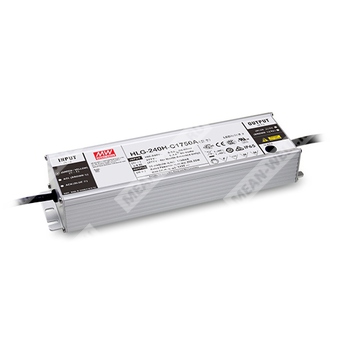

HLG-240H-C2100AB - герметичный сетевой LED-драйвер (источник питания) постоянного тока 2100 мА для прямого питания светодиодных модулей.
Идентификация и расшифровка партномера
Партномер: HLG-240H-C2100AB
- HLG — серия источников питания для светодиодного освещения (постоянный ток, металлический корпус, высокий класс защиты).
- 240H — номинальная мощность класса 240 (250 Вт), исполнение для высокого входного напряжения до 305 В AC.
- C — режим стабилизации тока (Constant Current Mode), высокий диапазон выходного напряжения.
- 2100 — номинальный выходной ток 2100 мА.
- AB — функции: регулировка выходного тока встроенным потенциометром + диммирование «3 в 1» (1–10 В DC / 10 В PWM / сопротивление); класс защиты IP65.
Назначение и общая характеристика
- Источник питания светодиодов с выходом постоянного тока для прямого питания LED-модулей.
- Корпус металлический, конструкция без вентилятора.
- Степень защиты, соответствующая исполнению AB: IP65.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Поддержка диммирования для B/AB-типов: 1–10 В DC, 10 В PWM (100 Гц…3 кГц), сопротивление.
Выход (HLG-240H-C2100)
| Номинальный выходной ток | 2100 мА |
| Номинальная выходная мощность | 249,9 Вт |
| Область стабилизации тока (диапазон выходного напряжения) | 59…119 В |
| Максимальное напряжение холостого хода | 122 В |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Диапазон регулировки выходного тока (AB-тип) | 1050…2100 мА (встроенный потенциометр) |
Вход
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений | THD < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Ток потребления (тип.) | 2,5 А / 115 В AC; 1,3 А / 230 В AC; 1,1 А / 277 В AC |
| Пусковой ток (тип.) | 75 А (twidth = 700 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Время запуска | 1000 мс / 115 В AC или 500 мс / 230 В AC |
| Максимальное число БП на автомате 16 А | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) при 230 В AC |
Эффективность
Функции диммирования и регулировки (исполнение AB)
| Тип диммирования | «3 в 1»: 1–10 В DC / 10 В PWM / сопротивление (между DIM+ и DIM-) |
| Частота PWM для диммирования | 100 Гц…3 кГц |
| Ток источника сигнала диммирования | 100 мкА (тип.) |
| Диммирование сопротивлением | 10 кОм/N…100 кОм/N (N — количество драйверов при синхронном диммировании) |
| Важно по подключению | Не подключать DIM- к -V |
Защиты
| Короткое замыкание | ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Перенапряжение | 125…137 В (для модели 2100 мА); отключение и фиксация, восстановление после переподключения питания |
| Перегрев | отключение выходного напряжения, автовосстановление после снижения температуры |
Электрическая прочность и изоляция
| Испытательное напряжение | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС (соответствие)
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульс: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура (по температуре корпуса Tcase) | -40…+90°C |
| Максимальная температура корпуса (Tcase) | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | -40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | 2513,7 тыс. ч (мин.) Telcordia SR-332; 228,5 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные
| Габариты (Д×Ш×В) | 244,2 × 68 × 38,8 мм |
| Масса | 1,3 кг |
| Упаковка | 12 шт.; 16,6 кг; 0,84 куб. фута |
Степень защиты и конструктив
| Класс защиты оболочки (для AB) | IP65 |
| Конструктив | металлический корпус, исполнение класса I |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- См. раздел о методах питания LED-модуля: драйвер работает в режиме постоянного тока и рассчитан на прямое подключение к светодиодам.
- При низком входном напряжении может требоваться снижение нагрузки; см. графики статической характеристики.
- Время запуска измеряется при первом «холодном» включении; последующие включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; соответствие требованиям ЭМС конечного изделия должно подтверждаться на уровне полной установки.
- Для выполнения требований актуальных норм ErP по светильникам данный LED-драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая наработка > 62000 ч достигается при температуре корпуса (точка tc / TMP по DLC) порядка 75°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м для безвентиляторных моделей; 5°C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства пользователя по монтажу и сохранению влагозащиты.
- Для исполнений A/AB необходимо учитывать требования при встраивании для соответствия применению Type HL.
