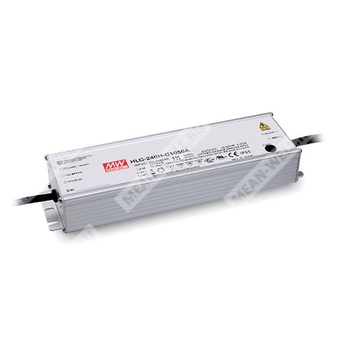

HLG-240H-C700A - светодиодный драйвер (источник питания) AC/DC 250 Вт со стабилизацией выходного тока 700 мА.
Расшифровка партномера
| HLG |
Серия светодиодных драйверов (металлический корпус, высокий класс защиты, активная коррекция коэффициента мощности). |
| 240H |
Номинальная мощность 250 Вт; исполнение для высокого входного напряжения (до 305 В AC). |
| C |
Режим стабилизации тока (Constant Current Mode), высокий выходной уровень напряжения в пределах модели. |
| 700 |
Номинальный выходной ток 700 мА. |
| A |
Функциональная опция: регулировка выходного тока встроенным потенциометром; класс защиты IP65. |
Назначение и применение
Драйвер предназначен для непосредственного питания светодиодов в режиме постоянного тока. Подходит для внутреннего и наружного применения при наличии соответствующих условий монтажа и соблюдении требований по тепловому режиму.
- уличное светодиодное освещение
- светодиодные рыболовные лампы
- портовое (пристанное) освещение
- архитектурная подсветка зданий
- промышленное/складское освещение (bay lighting)
Выходные параметры (HLG-240H-C700)
| Номинальный выходной ток |
700 мА |
| Номинальная выходная мощность |
249,9 Вт |
| Диапазон напряжения в области стабилизации тока |
178…357 В |
| Максимальное напряжение холостого хода |
360 В |
| Диапазон регулировки выходного тока |
350…700 мА |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Допуск выходного тока |
±5% |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Частота сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения |
<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Эффективность (тип.) |
93,5% |
| Ток сети (тип.) |
2,5 А при 115 В AC; 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток (тип.) |
75 А (twidth=700 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Время установления (включение, прим.) |
1000 мс при 115 В AC или 500 мс при 230 В AC |
Функции регулировки (опция A)
| Способ регулировки выходного тока |
регулировка встроенным потенциометром (для типов A/AB) |
Защиты
| Короткое замыкание |
ограничение тока (режим стабилизации тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение |
отключение и фиксация (latch off) выходного напряжения; восстановление после повторной подачи питания |
| Порог срабатывания перенапряжения (для 700 мА модели) |
375…410 В |
| Перегрев |
отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции
| Вход-выход |
3,75 кВ AC |
| Вход-земля (FG) |
2,0 кВ AC |
| Выход-земля (FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
Соответствие стандартам (без расшифровки версий)
| Безопасность |
UL8750 (тип “HL”), CSA C22.2 No.250.13-12; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; BS EN/EN62384; GB19510.1; GB19510.14; EAC TP TC 004 |
| ЭМС (излучение) |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ); EAC TP TC 020 |
Окружающая среда и надежность
| Рабочая температура корпуса (Tcase) |
-40…+90°C |
| Максимальная температура корпуса (Tcase) |
+90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) |
минимум 2513,7 тыс. ч (Telcordia SR-332); минимум 228,5 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктив и подключение
| Степень защиты оболочки |
IP65 (тип A) |
| Габаритные размеры (Д×Ш×В) |
244,2 × 68 × 38,8 мм |
| Масса и упаковка |
1,3 кг; 12 шт./упаковка |
| Проводники (типовое обозначение) |
Вход: FG (зел./желт.), AC/L (коричн.), AC/N (синий); Выход: +V (коричн.), -V (синий) |
Ограничения по автоматам защиты
| Макс. количество источников на автомат 16 А при 230 В AC |
2 шт. (автомат типа B) / 3 шт. (автомат типа C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел методики питания LED-модуля (работа в режиме постоянного тока).
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться на статические характеристики.
- Время установления измеряется при первом холодном включении; циклы включения/выключения могут увеличивать время установления.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; производитель конечного изделия должен повторно квалифицировать ЭМС на уровне системы.
- Для соответствия актуальным требованиям ErP для светильников драйвер допускается к применению только за выключателем, без постоянного подключения к сети.
- Заявленный ресурс >62 000 часов достигается, когда Tcase (точка tc/TMP по DLC) около 75°C или ниже.
- Снижение допустимой температуры окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей при высоте эксплуатации более 2000 м.
- Перед применением учитывать указания по монтажу для обеспечения заявленных свойств влагозащиты.
- Для типов A/AB при встраивании необходимо учитывать требования применения Type HL.
