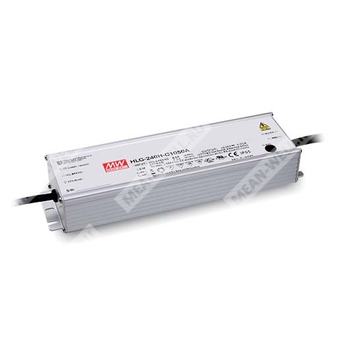

HLG-240H-C700B - светодиодный драйвер постоянного тока 700 мА (250 Вт) с диммированием 3-в-1 для прямого питания светодиодных модулей.
Расшифровка партномера HLG-240H-C700B
- HLG — серия драйверов светодиодов MEAN WELL.
- 240H — класс мощности 250 Вт, исполнение для высокого входного напряжения (до 305 В AC).
- C — режим стабилизации выходного тока (Constant Current Mode) с высоковольтным выходом.
- 700 — номинальный выходной ток 700 мА.
- B — исполнение с диммированием 3-в-1 (1…10 В DC / ШИМ 10 В / сопротивление) между DIM+ и DIM-.
Назначение и применение
- Питание светодиодных систем в режиме стабилизации тока (прямое подключение к LED-нагрузке).
- Типовые применения: уличное освещение, портовое/пристанное освещение, архитектурная подсветка, промышленное освещение, «fishing lamp».
- Вариант исполнения относится к типу «HL» (для применения в Class I, Division 2 hazardous location).
Выход (модель HLG-240H-C700)
| Номинальный выходной ток |
700 мА |
| Номинальная выходная мощность |
249,9 Вт |
| Диапазон выходного напряжения в режиме стабилизации тока |
178…357 В |
| Максимальное напряжение холостого хода |
360 В |
| Диапазон регулировки выходного тока |
350…700 мА |
| Допуск по выходному току |
±5% |
| Пульсации тока |
не более 5,0% при номинальном токе |
Вход
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Частота сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений тока |
THD<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Потребляемый ток (тип.) |
2,5 А при 115 В AC; 1,3 А при 230 В AC; 1,1 А при 277 В AC |
| Пусковой ток (тип.) |
75 А (ширина импульса 700 мкс, измерение при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Время запуска |
1000 мс при 115 В AC; 500 мс при 230 В AC |
Диммирование (исполнение B)
| Методы управления яркостью |
1…10 В DC; ШИМ-сигнал 10 В; управление сопротивлением |
| Диапазон частоты ШИМ |
100 Гц…3 кГц |
| Ток источника диммирования со стороны драйвера (тип.) |
100 мкА |
| Синхронное диммирование нескольких драйверов |
резистивное управление: 10 кОм/N…100 кОм/N (N — количество драйверов) |
| Важное требование по подключению |
не подключать DIM- к -V |
Защиты
| Короткое замыкание |
ограничение тока (режим стабилизации тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение (защита по выходу) |
375…410 В; отключение и фиксация (latch), восстановление после повторного включения питания |
| Перегрев |
отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Электрическая прочность изоляции
| Вход-выход |
3,75 кВ AC |
| Вход-земля (FG) |
2,0 кВ AC |
| Выход-земля (FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход-выход, вход-FG, выход-FG) при 500 В DC, 25°C, 70% RH |
ЭМС (соответствие)
| Помехоэмиссия |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; «light industry level»; грозоимпульсная стойкость: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) |
-40…+90°C |
| Максимальная температура корпуса (Tcase) |
+90°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF |
мин. 2513,7 тыс. ч (Telcordia SR-332); мин. 228,5 тыс. ч (MIL-HDBK-217F, 25°C) |
Конструктив, степень защиты, подключение
| Степень защиты оболочки |
IP67 (для типа B) |
| Габариты (Д×Ш×В) |
244,2×68×38,8 мм |
| Масса |
1,3 кг |
| Длина выводов |
300±20 мм (вход и выход) |
| Проводники (по механическому чертежу) |
вход: SJOW 17AWG / H05RN-F 1,0 мм² ×3C; выход: SJOW 17AWG / H05RN-F 1,0 мм² ×2C (для HLG-240H-C700); выводы диммирования: SJOW 17AWG / H05RN-F 1,0 мм² ×2C |
| Маркировка проводов (вход) |
FG — зелёный/жёлтый; AC/L — коричневый; AC/N — синий |
| Маркировка проводов (выход) |
+V — коричневый; -V — синий |
| Диммирование (провода) |
DIM+ — фиолетовый; DIM- — розовый |
Упаковка и монтажная информация
| Упаковка |
1,3 кг; 12 шт./16,6 кг/0,84 куб. фута |
| Макс. количество БП на автомате 16 А при 230 В AC |
2 шт. (автомат тип B) / 3 шт. (автомат тип C) |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методы питания LED-нагрузки приведены в разделе о способах подключения LED-модуля; драйвер работает в режиме стабилизации тока для прямого питания светодиодов.
- При низких входных напряжениях может потребоваться снижение нагрузки; ориентироваться по графику статической характеристики.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного оборудования; ЭМС итогового изделия зависит от установки, производитель конечного оборудования должен повторно подтверждать соответствие по ЭМС для полной сборки.
- Для выполнения требований актуального регламента ErP для светильников драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Заявленный ресурс эксплуатации серии достигается при температуре корпуса Tcase (точка tc/TMP по DLC) около 75°C или ниже.
- Дерейтинг по высоте: для безвентиляторных моделей 3,5°C на 1000 м (для высот свыше 2000 м).
- Рекомендовано ознакомиться с руководством по применению и условиями обеспечения степени защиты IP перед использованием.
- Для исполнений A/AB при встраивании требуется учитывать условия применения для соответствия Type HL.
