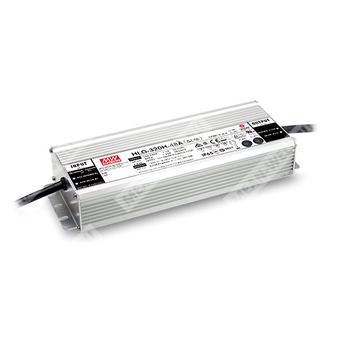

HLG-320H-15B - AC/DC светодиодный драйвер постоянного напряжения/тока 320 Вт для питания LED нагрузок с функцией диммирования.
Расшифровка партномера
- HLG — серия светодиодных драйверов в металлическом корпусе (класс I), с активной коррекцией коэффициента мощности.
- 320H — номинальная мощность серии 320 Вт.
- 15 — номинальное выходное напряжение 15 В DC (модель HLG-320H-15).
- B — исполнение с функцией диммирования «3 в 1» (1–10 В DC / PWM 10 В / резистор), степень защиты IP67.
Назначение и функциональные особенности
- Два режима стабилизации: постоянное напряжение + постоянный ток (автопереход между CV/CC в зависимости от нагрузки).
- Широкий диапазон входного напряжения 90…305 В AC, встроенная активная PFC.
- Исполнение для наружных/влажных условий: IP67 (для типа B).
- Диммирование по входу DIM+/DIM-: 1–10 В DC, PWM 10 В (100 Гц…3 кГц), либо резистором.
- Рабочая температура корпуса (Tcase) до +90 °C, конвекционное охлаждение (без вентилятора).
Ключевые электрические параметры модели HLG-320H-15B (выход)
| Номинальное выходное напряжение | 15 В DC |
| Диапазон выходного напряжения | 7,5…15 В |
| Номинальный выходной ток | 19 А |
| Номинальная выходная мощность | 285 Вт |
| Пульсации и шум (макс.) | 150 мВ пик‑пик |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Область стабилизации тока (режим CC) | 13,5…17 В |
Вход (электрические параметры)
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥0,98 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,94 (277 В AC) при полной нагрузке |
| Коэффициент гармоник тока THD |
<20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥75% при 277 В AC) |
| КПД (тип., 230 В AC) | 91,5% |
| КПД (тип., 277 В AC) | 93% |
| Входной ток (тип.) |
3,5 А (115 В AC) / 1,65 А (230 В AC) / 1,45 А (277 В AC) |
| Пусковой ток (тип.) |
70 А (twidth=1010 мкс при 230 В AC); по NEMA 410 |
| Ток утечки | <0,75 мА (277 В AC) |
| Макс. число БП на автомат 16 А |
1 шт. (автомат тип B) / 2 шт. (автомат тип C) при 230 В AC |
Временные параметры
| Время запуска / нарастания (примеч. 6) |
2500 мс, 80 мс (115 В AC); 600 мс, 80 мс (230 В AC) |
| Время удержания (тип.) | 15 мс (115 В AC, 230 В AC) |
Диммирование (исполнение B)
| Тип диммирования | «3 в 1»: 1–10 В DC / PWM 10 В / резистор |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Подключение DIM- | DIM- не подключать к -V |
| Резистивное диммирование (N — число драйверов при синхронной регулировке) |
примерная шкала: 10 кОм/N … 100 кОм/N |
Защиты
| Короткое замыкание |
Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току |
95…108%; ограничение тока (режим CC), автовосстановление |
| Перенапряжение |
17,5…21 В; отключение с фиксацией, восстановление переподключением питания |
| Перегрев |
Отключение с фиксацией, восстановление переподключением питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH (для вход–выход, вход–PE, выход–PE) |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40…+90 °C |
| Максимальная температура корпуса | +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) |
1702,2 тыс. ч (мин., Telcordia SR-332); 157,2 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
Степень защиты и конструктив
| Степень защиты оболочки | IP67 (исполнение B) |
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса | 1,88 кг |
| Корпус | Металлический, класс I |
Электромагнитная совместимость и стандарты
ЭМС (излучение): соответствие BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020.
ЭМС (устойчивость): соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry» (импульсная помехоустойчивость: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020.
Безопасность: UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent); GB19510.1, GB19510.14; J61347-1, J61347-2-13 (кроме C-типа); EAC TP TC 004; KC61347-1, KC61347-2-13 (кроме AB,C-типа); BIS IS 15885 (Part2/Sec13) (NOTE 13) для HLG-320H-A.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12", оконцованной конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает установочную погрешность, стабилизацию по сети и по нагрузке.
- См. раздел «Методы питания LED-модуля» (режимы CV/CC и область постоянного тока).
- При низких входных напряжениях может требоваться снижение нагрузки; см. «Статические характеристики».
- Длительность времени запуска измерена при первом холодном старте; переключения ВКЛ/ВЫКЛ могут увеличить время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; из-за влияния монтажа производитель конечного изделия должен повторно квалифицировать соответствие директиве ЭМС на уровне всей установки.
- Для выполнения требований актуального ErP для светильников данный драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типовая долговечность > 62 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации более 2000 м: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства пользователя по примечаниям применения и монтажу для сохранения влагозащиты IP.
- Сертификация BIS относится к HLG-320H-A; изделия из Тайваня могут не иметь логотип BIS — требуется уточнение у MEAN WELL.
- Для A/AB типа требуется учитывать встроенное применение для соответствия использованию по типу HL.
