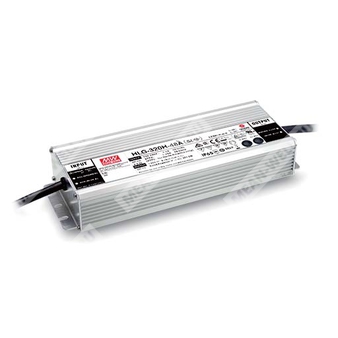

HLG-320H-24 - AC/DC LED драйвер 320 Вт для питания светодиодных нагрузок с комбинированной стабилизацией напряжения и тока.
Расшифровка партномера
- HLG — серия герметичных LED драйверов в металлическом корпусе с активной коррекцией коэффициента мощности.
- 320H — номинальный класс мощности 320 Вт, исполнение «H» (высокая эффективность/расширенный диапазон входа).
- 24 — номинальное выходное напряжение 24 В постоянного тока.
Назначение и принцип работы
HLG-320H-24 относится к источникам питания для светодиодного освещения и рассчитан на работу в двух режимах:
стабилизация напряжения (CV) и стабилизация тока (CC) с автоматическим переходом между областями в зависимости от нагрузки.
Предусмотрена эксплуатация в помещениях и на открытом воздухе при соблюдении условий по температуре корпуса и классу IP выбранного исполнения.
Выходные параметры (модель HLG-320H-24)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 12…24 В |
| Номинальный выходной ток | 13,34 А |
| Номинальная выходная мощность | 320,16 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Диапазон регулировки выходного напряжения | 21…26 В (только для A/AB/C-типов) |
| Диапазон регулировки выходного тока | 6,67…13,34 А (только для A/C-типов) |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
| Область стабилизации тока | 27…33 В |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,94 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармоник | THD<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Ток потребления (тип.) | 3,5 А / 115 В AC; 1,65 А / 230 В AC; 1,45 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth=1010 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска/нарастания (прим.) | 2500 мс, 80 мс / 115 В AC; 600 мс, 80 мс / 230 В AC |
| Время удержания (тип.) | 15 мс / 115 В AC, 230 В AC |
| Макс. число БП на автомате 16 А | 1 шт. (тип B) / 2 шт. (тип C) при 230 В AC |
Эффективность
| КПД (тип.) при 230 В AC | 93% |
| КПД (тип.) при 277 В AC | 94% |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение с фиксацией; восстановление после снятия/подачи питания (re-power on) |
| Перегрев | Отключение с фиксацией; восстановление после снятия/подачи питания (re-power on) |
Электрическая прочность изоляции
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормы
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13 (independent); GB19510.1, GB19510.14; J61347-1, J61347-2-13 (кроме C-типа); EAC TP TC 004; KC61347-1, KC61347-2-13 (кроме AB, C-типа); BIS IS 15885(Part2/Sec13) (NOTE 13) |
| ЭМС (излучение) | Соответствие BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, BS EN/EN61547, BS EN/EN55024; уровень «light industry» (грозовой импульс: Линия-Земля 4 кВ, Линия-Линия 2 кВ), EAC TP TC 020 |
Климатические и механические параметры
| Рабочая температура (по температуре корпуса) | Tcase = −40…+90°C (см. раздел зависимости нагрузки от температуры) |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
Конструктивные данные
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса | 1,88 кг |
Степень защиты и исполнения
Степень защиты зависит от функционального исполнения (суффикса типа):
| Исполнение без суффикса (Blank) | IP67; ток и напряжение фиксированные |
| Тип A | IP65; ток и напряжение регулируемые встроенными подстроечными элементами |
| Тип B | IP67; функция диммирования 3-в-1 (1–10 В DC, 10 В PWM, сопротивление) |
| Тип AB | IP65; функция диммирования 3-в-1 (1–10 В DC, 10 В PWM, сопротивление) |
| Тип C | Клеммная колодка для ввода/вывода; регулировка уровня напряжения и тока внутренними подстроечными элементами |
Для конкретного изделия с обозначением HLG-320H-24 степень защиты IP однозначно определяется только при наличии суффикса исполнения (например, HLG-320H-24A, -24B, -24AB либо без суффикса).
Диммирование (для B/AB-типов)
- Методы управления током: 1–10 В DC, PWM 10 В (100 Гц…3 кГц), резистивное управление между DIM+ и DIM−.
- Ток источника диммирования со стороны драйвера: 100 мкА (тип.).
- Требование подключения: запрещено соединять DIM− с выходом −V.
- Примечание по применению: рекомендуется прямое подключение к светодиодам; не предназначено для работы совместно с дополнительными драйверами.
Подключение проводов (типовые обозначения)
- AC/L: коричневый
- AC/N: синий
- FG (PE): зелёный/жёлтый
- +V: красный
- −V: чёрный
- DIM+: фиолетовый (B/AB)
- DIM−: розовый (B/AB)
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" с оконечной ёмкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, регулирование по сети и по нагрузке.
- См. раздел методики питания LED-модуля (переход CV/CC и область стабилизации тока).
- При низком входном напряжении может требоваться снижение допустимой нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; окончательная ЭМС должна подтверждаться на уровне конечного оборудования.
- Для соответствия актуальным требованиям ErP драйвер должен применяться за выключателем и не должен быть постоянно подключён к сети.
- Типичная ожидаемая наработка >62 000 ч достигается при температуре корпуса (tc/TMP по DLC) около 75°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте установки более 2000 м: 3,5°C/1000 м (модели без вентилятора).
- Перед применением учитывать монтажные указания по влагозащите (IP) согласно руководству пользователя.
- BIS сертификация относится к HLG-320H-A; изделия из Тайваня могут не иметь логотип BIS — требуется уточнение у поставщика.
- Для A/AB-типов необходимо учитывать встраивание для соответствия применению «Type HL».
