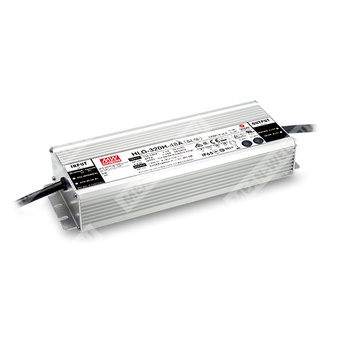

HLG-320H-30 - AC/DC светодиодный драйвер 320 Вт с выходом 30 В для питания светодиодных модулей в режимах CV+CC.
Расшифровка партномера
- HLG — серия герметичных LED драйверов в металлическом корпусе.
- 320H — номинальная мощность класса 320 Вт, высокоэффективное исполнение.
- 30 — номинальное выходное напряжение 30 В DC (для модели HLG-320H-30).
- Суффикс исполнения (Blank/A/B/AB/C/D) — опции IP и функции (для HLG-320H-30 задаются дополнительно и не входят в саму строку партномера).
Назначение и режим работы
Драйвер HLG-320H-30 предназначен для питания светодиодных нагрузок. Реализован комбинированный режим
постоянного напряжения + постоянного тока (CV+CC): при работе в области CV поддерживается стабилизация напряжения,
в области CC — ограничение/стабилизация тока. Работает от широкого диапазона сети переменного тока, имеет активную коррекцию коэффициента мощности.
Класс защиты оболочки (IP)
В серии предусмотрены исполнения IP67 и IP65 (зависит от суффикса модели):
Blank/B/D — IP67, A/AB — IP65. Для клеммного исполнения C в документе указан иной статус (не IP65/IP67).
Выходные параметры (HLG-320H-30)
| Номинальное выходное напряжение | 30 В DC |
| Диапазон выходного напряжения | 15…30 В |
| Номинальный выходной ток | 10,7 А |
| Номинальная выходная мощность | 321 Вт |
| Пульсации и шум (макс.) | 250 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область постоянного тока (CC region) | 33…37 В |
Регулировки выхода (зависит от исполнения)
| Регулировка выходного напряжения встроенным потенциометром |
Доступно только для A/AB/C-типа |
| Регулировка выходного тока встроенным потенциометром |
Доступно только для A/C-типа |
Входные электрические параметры
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,94 при 277 В AC (полная нагрузка) |
| КПД (тип., 230 В AC) | 94% |
| КПД (тип., 277 В AC) | 95% |
| Входной ток (тип.) | 3,5 А / 115 В AC; 1,65 А / 230 В AC; 1,45 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth=1010 мкс, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Коэффициент гармоник тока THD | <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| Время установления/нарастания | 2500 мс, 80 мс / 115 В AC; 600 мс, 80 мс / 230 В AC |
| Время удержания (тип.) | 15 мс / 115 В AC, 230 В AC |
| Макс. число БП на автомате 16 А | 1 шт. (автомат тип B) / 2 шт. (автомат тип C) при 230 В AC |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение с фиксацией, восстановление после повторной подачи питания |
| Перегрев | Отключение с фиксацией, восстановление после повторной подачи питания |
Изоляция и электрическая прочность
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-земля: 2 кВ AC; выход-земля: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса Tcase | -40…+90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| MTBF | 1702,2 тыс. ч (мин.) Telcordia SR-332; 157,2 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
ЭМС и нормативы
| ЭМС (излучение) |
Соответствие BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2 Class C (@ нагрузка ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61547, BS EN/EN55024; уровень «light industry»; импульсные помехи: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020 |
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No.250.0-08; BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent); GB19510.1, GB19510.14; J61347-1, J61347-2-13; EAC TP TC 004; KC61347-1, KC61347-2-13; BIS IS 15885 (Part2/Sec13) (в зависимости от типа исполнения) |
Механические параметры
| Габариты (Д×Ш×В) | 252×90×43,8 мм |
| Масса | 1,88 кг |
| Упаковка | 8 шт./16 кг/0,92 куб.фута |
Функциональные опции по типу исполнения (суффикс)
| Blank | IP67; выходные ток и напряжение фиксированные |
| A | IP65; выходные ток и напряжение регулируемые встроенным потенциометром |
| B | IP67; «3-в-1» диммирование: 1–10 В DC, 10 В PWM (100 Гц…3 кГц), резистивное; клеммы DIM+/DIM- |
| AB | IP65; «3-в-1» диммирование: 1–10 В DC, 10 В PWM, резистивное; ток регулируется потенциометром |
| C | Клеммная колодка для подключений; выходное напряжение и уровень тока регулируются внутренним потенциометром |
| D | IP67; диммирование по таймеру (указано как «safety pending», подробности у производителя) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, оконеченной конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск: включает погрешность установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методика работы в областях CV/CC — см. раздел о способах питания LED модулей.
- При низких входных напряжениях может требоваться снижение мощности; ориентироваться на статические характеристики.
- Время установления измерено при первом «холодном» старте; циклы включения/выключения могут увеличивать время установления.
- Источник рассматривается как компонент, работающий в составе конечного изделия; ЭМС конечного изделия должна подтверждаться повторно на уровне полной установки.
- Для выполнения требований актуальных норм ErP для светильников драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Указанная типовая наработка обеспечивается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте установки свыше 2000 м: 3,5°C/1000 м (для безвентиляторных моделей) и 5°C/1000 м (для моделей с вентилятором).
- Перед применением учитывать указания руководства по установке и замечания по влагозащите IP.
- Сертификация BIS относится к HLG-320H-A; изделия, поставляемые с Тайваня, могут не иметь логотипа BIS — требуется уточнение у производителя/продавца.
- Для типов A/AB при встраиваемом применении требуется учитывать условия соответствия применению Type HL.
