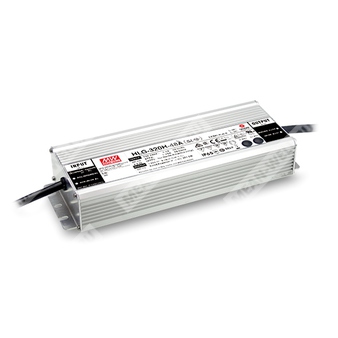

HLG-320H-30A
нет на складе
HLG-320H-30A - сетевой AC/DC LED-драйвер 320 Вт с двухрежимным выходом стабилизации напряжения и тока для светодиодных систем.
Расшифровка партномера HLG-320H-30A
- HLG — семейство источников питания (LED-драйверы) MEAN WELL.
- 320H — серия номинальной мощности 320 Вт, исполнение в металлическом корпусе с активной коррекцией коэффициента мощности.
- 30 — номинальное выходное напряжение 30 В DC (модель с диапазоном регулировки выходного напряжения 15…30 В).
- A — исполнение с IP65, выходные параметры (напряжение и ток) регулируемые встроенным потенциометром; диммирование по входу DIM отсутствует (в отличие от B/AB).
Назначение и область применения
- Светодиодное уличное освещение.
- Светодиодное освещение высоких пролетов (high-bay).
- Освещение парковочных пространств.
- Светодиодные рыболовные лампы.
- Светодиодное освещение теплиц.
Ключевые особенности
- Двухрежимный выход: стабилизация напряжения + стабилизация тока (CV+CC).
- Металлический корпус, класс защиты I (с защитным заземлением FG).
- Встроенная активная коррекция коэффициента мощности (Active PFC).
- Исполнение для внутренних и наружных установок при степени защиты IP65 (для HLG-320H-30A).
- Работа при температуре корпуса Tcase до +90 °C при естественной конвекции (без вентилятора).
- Наличие подстроек выходных параметров (для A-типа).
Выходные параметры (HLG-320H-30A)
| Номинальное выходное напряжение | 30 В DC |
| Диапазон регулировки выходного напряжения | 15…30 В (регулируется для A/AB/C-типа встроенным потенциометром) |
| Номинальный выходной ток | 10,7 А |
| Диапазон регулировки выходного тока | 5,35…10,7 А (регулируется для A/C-типа встроенным потенциометром) |
| Номинальная выходная мощность | 321 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Область стабилизации тока | 33…37 В |
| Точность установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,94 при 277 В AC (при полной нагрузке) |
| КПД (тип.) при 230 В AC | 93,5% |
| КПД (тип.) при 277 В AC | 94% |
| Потребляемый ток AC (тип.) | 3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth = 1010 мкс, измерено при 50% Iμ peak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Коэффициент гармоник тока THD | < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Время запуска и нарастания (прим.) | 2500 мс, 80 мс при 115 В AC; 600 мс, 80 мс при 230 В AC |
| Время удержания (тип.) | 15 мс при 115 В AC и 230 В AC |
| Макс. количество БП на автомате 16 А | 1 шт. (автомат типа B) / 2 шт. (автомат типа C) при 230 В AC |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после снятия неисправности |
| Перегрузка по току | 95…108%; ограничение тока (режим стабилизации тока), автоматическое восстановление после снятия неисправности |
| Перенапряжение | Отключение и фиксация (latch-off) по выходу; восстановление после повторной подачи питания; порог: 33…37 В |
| Перегрев | Отключение и фиксация (latch-off) по выходу; восстановление после повторной подачи питания |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+90 °C (см. зависимость «нагрузка–температура») |
| Макс. температура корпуса | +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X,Y,Z |
Механические данные
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса | 1,88 кг |
Степень защиты и конструктив
| Класс защиты корпуса (IP) | IP65 (исполнение A) |
| Класс электробезопасности | Класс I (наличие клеммы/проводника FG) |
| Тип корпуса | Металлический, без вентилятора (естественная конвекция) |
Нормативы безопасности и ЭМС (заявлено для серии)
| Безопасность |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (независимый); GB19510.1, GB19510.14; J61347-1, J61347-2-13 (кроме C-типа); EAC TP TC 004; KC61347-1, KC61347-2-13 (кроме AB,C-типа); BIS IS 15885(Part2/Sec13) (примечание 13) |
| ЭМС (излучение) |
BS EN/EN55015, BS EN/EN55032 (CISPR32) Class B; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry»; импульсная помехоустойчивость: Линия-земля 4 кВ, Линия-линия 2 кВ; EAC TP TC 020 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с применением витой пары длиной 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает: допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Методики питания LED-модулей — см. раздел «способы питания LED-модуля» (характеристика CV/CC).
- При пониженном входном напряжении может потребоваться снижение нагрузки; см. «статические характеристики».
- Время запуска измеряется при первом холодном включении; при включении/выключении возможно увеличение времени запуска.
- Драйвер рассматривается как компонент в составе конечного изделия; конечный производитель должен повторно квалифицировать соответствие по ЭМС на уровне полной установки.
- Для выполнения требований актуальных норм ErP для светильников данный LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типовая наработка соответствует ожиданию >62000 ч при температуре корпуса (в особенности в точке tc / TMP по DLC) около 75 °C или ниже.
- Дерейтинг по температуре окружающей среды при высоте установки более 2000 м: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для примечаний по установке и обеспечению влагозащиты следует использовать руководство пользователя.
- Сертификация BIS относится к HLG-320H-A; изделия, поставляемые с Тайваня, могут не иметь логотипа BIS — требуется уточнение у MEAN WELL.
- Для A/AB-типа необходимо учитывать применение «встроенного исполнения» для соответствия применению Type HL.
