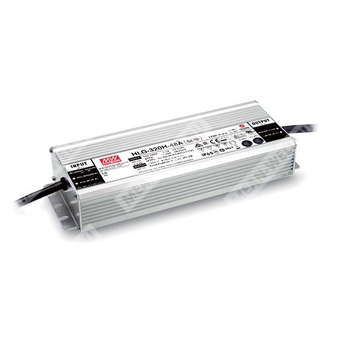

HLG-320H-48 - AC/DC светодиодный драйвер (источник питания) 320 Вт с режимами постоянного напряжения и постоянного тока для питания LED нагрузок.
Расшифровка партномера
- HLG — серия LED драйверов (металлический корпус, промышленное исполнение).
- 320H — номинальная мощность класса 320 Вт; исполнение «H» с расширенным входным диапазоном 90–305 VAC и повышенной эффективностью.
- 48 — номинальное выходное напряжение 48 В (модель с выходом 48 В).
- Суффикс исполнения (A/B/AB/C/D или пусто) — определяет IP-уровень и функциональные опции (потенциометры/диммирование/клеммник/таймер). Для HLG-320H-48 суффикс в данном обозначении не указан.
Назначение и принцип работы
HLG-320H-48 относится к классу LED драйверов с двухрежимным выходом постоянное напряжение + постоянный ток (CV+CC).
Источник способен работать как в области стабилизации напряжения, так и в области стабилизации тока (ограничение тока), что позволяет применять его
для светодиодных систем в различных конфигурациях.
- Диапазон входа: 90–305 VAC (или 127–431 VDC).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, конструкция класса I (с заземлением FG).
- Степень защиты корпуса: IP65 или IP67 (зависит от исполнения; кроме C-типа).
Выходные параметры (HLG-320H-48)
| Номинальное выходное напряжение |
48 В |
| Диапазон выходного напряжения |
24 ~ 48 В |
| Номинальный ток |
6,7 А |
| Номинальная мощность |
321,6 Вт |
| Пульсации и шум (макс.) |
250 мВп-п |
| Допуск по выходному напряжению |
±0,5% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Область стабилизации тока (режим CC) |
46,5 ~ 53 В |
| Диапазон подстройки выходного напряжения |
43 ~ 52 В (только для A/AB/C-типа, встроенный потенциометр) |
| Диапазон подстройки тока |
3,35 ~ 6,7 А (только для A/C-типа, встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения |
90 ~ 305 VAC; 127 ~ 431 VDC |
| Частота сети |
47 ~ 63 Гц |
| Коэффициент мощности (тип.) при полной нагрузке |
PF ≥ 0,98 / 115 VAC; PF ≥ 0,95 / 230 VAC; PF ≥ 0,94 / 277 VAC |
| Полный коэффициент гармоник тока |
THD < 20% (при нагрузке ≥ 50% для 115/230 VAC; при нагрузке ≥ 75% для 277 VAC) |
| Ток потребления (тип.) |
3,5 А / 115 VAC; 1,65 А / 230 VAC; 1,45 А / 277 VAC |
| Пусковой ток (тип.) |
70 А (twidth = 1010 мкс, измерено при 50% Iпик) при 230 VAC; по NEMA 410 |
| Ток утечки |
< 0,75 мА / 277 VAC |
| Время запуска и нарастания (тип.) |
2500 мс, 80 мс / 115 VAC; 600 мс, 80 мс / 230 VAC |
| Время удержания (тип.) |
15 мс / 115 VAC, 230 VAC |
| Макс. число блоков на автомате 16 А |
1 шт. (автомат тип B) / 2 шт. (автомат тип C) при 230 VAC |
Эффективность
| Эффективность (тип.) при 230 VAC |
94% |
| Эффективность (тип.) при 277 VAC |
95% |
Защиты
| Короткое замыкание |
Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
95 ~ 108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
53,5 ~ 60 В; отключение с защёлкой, восстановление снятием/подачей питания |
| Перегрев |
Отключение с защёлкой, восстановление снятием/подачей питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–FG, выход–FG: 100 МОм / 500 VDC / 25°C / 70% RH |
Условия эксплуатации и надёжность
| Рабочая температура корпуса (Tcase) |
-40 ~ +90°C (см. зависимость нагрузки от температуры) |
| Максимальная температура корпуса |
+90°C |
| Рабочая влажность |
20 ~ 95% RH, без конденсации |
| Температура/влажность хранения |
-40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50°C) |
| Вибрация |
10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
1702,2 тыс. ч (мин.) Telcordia SR-332; 157,2 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Конструктивные и массогабаритные параметры
| Габариты (Д×Ш×В) |
252 × 90 × 43,8 мм |
| Масса |
1,88 кг |
| Упаковка |
8 шт./16 кг/0,92 ft³ |
| Степень защиты корпуса |
IP65 или IP67 (в зависимости от исполнения; кроме C-типа) |
Диммирование и функциональные исполнения (для серии)
Для исполнений B/AB предусмотрена функция «3-в-1» диммирования: управление уровнем выходного тока через DIM+ и DIM- одним из методов:
1–10 VDC, ШИМ 10 В (100 Гц ~ 3 кГц) или сопротивлением. Указано: «Не подключать DIM- к -V».
Ток источника диммирования со стороны драйвера: 100 мкА (тип.).
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц на витой паре 12" с оконечной ёмкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск: включает допуск установки, стабилизацию по сети и по нагрузке.
- Методики питания LED модулей и границы режимов CV/CC — см. раздел «Методы питания LED модуля».
- При низком входном напряжении может требоваться снижение допустимой нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; из-за влияния монтажа производитель конечного изделия должен повторно квалифицировать ЭМС на полностью собранной системе.
- Для соответствия актуальным требованиям ErP для светильников данный LED драйвер допускается применять только после выключателя (не допускается постоянное подключение к сети).
- Типичная наработка > 62 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Для высоты установки выше 2000 м: дерейтинг по температуре окружающей среды 3,5°C/1000 м для бесвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по установке и обеспечению степени защиты IP (см. руководство пользователя).
- Сертификация BIS относится к HLG-320H-A; изделия, поставляемые с Тайваня, могут не иметь логотип BIS — требуется уточнение у MEAN WELL.
- Для A/AB-типа требуется учитывать условия встраивания для соответствия применению Type HL.
