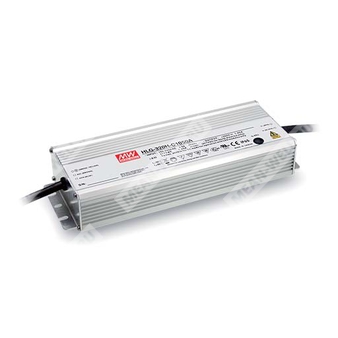

HLG-320H-C1050A - драйвер светодиодов постоянного тока 1050 мА мощностью до 320 Вт для прямого питания LED-модулей.
Расшифровка партномера HLG-320H-C1050A
| HLG | Серия LED драйверов в металлическом корпусе, с активной коррекцией коэффициента мощности (PFC), для наружных/промышленных применений |
| 320H | Номинальная мощность 320 Вт; исполнение с расширенным входным диапазоном до 305 В AC |
| -C | Режим стабилизации выходного тока (постоянный ток), высоковольтный выход |
| 1050 | Номинальный выходной ток 1050 мА |
| A | Тип A: IP65; регулировка выходного тока встроенным потенциометром |
Назначение и функциональные особенности
- Режим работы: источник постоянного тока для прямого питания светодиодов (без дополнительных драйверов).
- Корпус: металлический, исполнение Class I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для типа A).
- Защиты: от короткого замыкания, перенапряжения, перегрева.
Выход (модель HLG-320H-C1050A)
| Номинальный выходной ток | 1050 мА |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Номинальная мощность | 320,25 Вт |
| Диапазон регулировки тока | 525…1050 мА (для типа A через встроенный потенциометр) |
| Диапазон выходного напряжения (область стабилизации тока) | 152…305 В |
| Диапазон выходного напряжения | 152…305 В |
| Напряжение холостого хода (макс.) | 311 В |
Вход
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник тока | <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥70% для 277 В AC) |
| КПД (тип.) | 94% |
| Потребляемый ток (тип.) | 3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (длительность 1200 мкс, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Время запуска | 1000 мс при 115 В AC или 500 мс при 230 В AC |
Регулировка (тип A)
| Метод регулировки выходного тока | встроенный потенциометр (регулировка Io) |
| Применимость регулировки | регулировка доступна для типов A/AB |
Защиты
| Короткое замыкание | ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | отключение и фиксация (защелкивание); восстановление после повторной подачи питания |
| Перегрев | отключение и фиксация (защелкивание); восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход / вход–FG / выход–FG: 100 МОм при 500 В DC, 25°C, 70% RH |
ЭМС (соответствия)
| Помехоэмиссия | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная стойкость: линия–земля 4 кВ, линия–линия 2 кВ; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | не менее 1847,6 тыс. ч (Telcordia SR-332); не менее 182,3 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические параметры и исполнение
| Степень защиты | IP65 (тип A) |
| Габариты (Д×Ш×В) | 252×90×43,8 мм |
| Масса (упаковочные данные) | 1,88 кг |
| Упаковка | 8 шт./16 кг/0,92 куб. фута |
Подключение (тип A)
| Входные провода | FG (зелёно/жёлтый), AC/L (коричневый), AC/N (синий) |
| Выходные провода | +V (коричневый), −V (синий) |
Применяемые стандарты безопасности
| Стандарты безопасности | UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (independent); GB19510.1, GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
Примечания
- Если не указано иначе, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Требуются указания раздела по методам питания LED-модуля (работа в режиме постоянного тока).
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, поэтому производитель конечного изделия должен повторно подтвердить соответствие по ЭМС на уровне системы.
- Для выполнения требований актуальных ErP-регламентов для светильников данный драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Заявленный ресурс серии >62 000 ч достигается при температуре корпуса, в особенности в точке tc (или TMP по DLC), около 75°C или ниже.
- Для эксплуатации на высотах более 2000 м: снижение допустимой температуры окружающей среды 3,5°C/1000 м (для моделей без вентилятора) и 5°C/1000 м (для моделей с вентилятором).
- Для обеспечения заявленных свойств влагозащиты и правил монтажа необходимо следовать руководству пользователя.
- Для типов A/AB при встраивании необходимо учитывать условия применения для исполнения типа HL.
