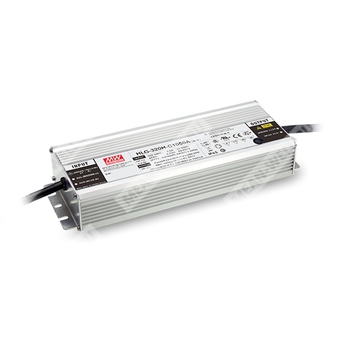

HLG-320H-C1050DA - светодиодный источник питания (драйвер) постоянного тока 1050 мА с DALI-управлением для прямого питания LED-модулей.
Расшифровка партномера
HLG — серия LED AC/DC драйверов в металлическом корпусе, промышленное исполнение.
320H — номинальная мощность 320 Вт, исполнение с повышенным входным напряжением (до 305 В AC).
C — режим стабилизации тока (Constant Current).
1050 — номинальный выходной ток 1050 мА.
DA — вариант с интерфейсом управления яркостью DALI; класс защиты оболочки IP67.
Назначение и общие сведения
- Режим работы: постоянный ток для прямого питания светодиодов (без дополнительных драйверов).
- Корпус: металлический, исполнение Класс I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP67 (для варианта DA).
- Работа при свободной конвекции; допустимая температура корпуса до +85°C.
Выходные параметры (модель HLG-320H-C1050)
| Номинальный выходной ток |
1050 мА |
| Допуск по току |
±5% |
| Пульсации тока |
5,0% макс. при номинальном токе |
| Номинальная мощность |
320,25 Вт |
| Диапазон регулировки тока |
525–1050 мА (регулировка доступна для A/AB-исполнений встроенным потенциометром; для DA в таблице не указана) |
| Диапазон выходного напряжения (область стабилизации тока) |
152–305 В |
| Максимальное напряжение холостого хода |
311 В |
Входные параметры
| Диапазон входного напряжения |
90–305 В AC; 127–417 В DC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности |
≥0,98 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений |
<20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥70% для 277 В AC) |
| КПД (тип.) |
94% |
| Ток потребления (тип.) |
3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) |
70 А (twidth=1200 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Время запуска |
1000 мс при 115 В AC или 500 мс при 230 В AC |
Управление яркостью (вариант DA)
| Интерфейс |
DALI (первичная сторона) |
| Подключение |
Сигнал DALI между выводами DA+ и DA- |
| Адресация/группы |
16 групп и 64 адреса |
| Первый шаг диммирования |
фиксирован на уровне 8% (прочие настройки — по запросу) |
| Соответствие стандартам DALI |
IEC 62386-101, IEC 62386-102, (IEC 62386-207 — по запросу) |
Защиты
| Короткое замыкание |
Ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение и фиксация (защелка) по выходному напряжению; восстановление после повторной подачи питания |
| Диапазон срабатывания защиты от перенапряжения |
320–352 В |
| Перегрев |
Отключение и фиксация (защелка) по выходному напряжению; восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–PE, выход–PE: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС
| Помехоэмиссия |
Соответствие BS EN/EN 55015; BS EN/EN 61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN 61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN 61000-4-2,3,4,5,6,8,11; BS EN/EN 61547; уровень «легкая промышленность» (импульсные перенапряжения: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежностные параметры
| Рабочая температура корпуса |
-40…+85°C |
| Максимальная температура корпуса |
+85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура и влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) |
1847,6 тыс. ч (мин., Telcordia SR-332); 182,3 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и исполнение
| Габаритные размеры (Д×Ш×В) |
252×90×43,8 мм |
| Степень защиты оболочки |
IP67 |
| Масса и упаковка |
1,88 кг; 8 шт./16 кг/0,92 CUFT |
Стандарты безопасности
| Соответствие |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; ENEC BS EN/EN 61347-1, BS EN/EN 61347-2-13, BS EN/EN 62384 (независимый); GB19510.1, GB19510.14; EAC TP TC 004; IP65/IP67 approved |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Рекомендовано ориентироваться на раздел по методам питания LED-модуля (область стабилизации тока).
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться на статическую характеристику.
- Время запуска измеряется при первом холодном старте; повторные включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент конечного изделия; из-за влияния монтажа на ЭМС производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на уровне всей установки.
- Для выполнения требований актуальной ErP-регламентации для светильников данный LED-драйвер допускается применять только после выключателя (без постоянного подключения к сети).
- Типовая ожидаемая наработка >62 000 ч при температуре корпуса (особенно в точке tc/TMP) около 75°C или ниже.
- Для высот более 2000 м: дерейтинг по температуре окружающей среды 3,5°C на каждые 1000 м для моделей без вентилятора (данная серия — без вентилятора).
- Перед применением учитывать требования руководства по установке и условия обеспечения влагозащиты.
