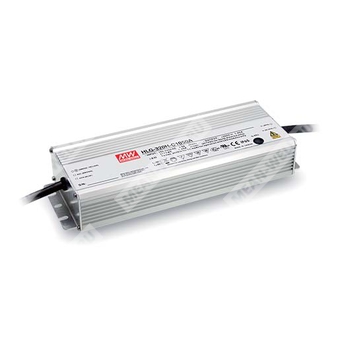

HLG-320H-C1400A - светодиодный драйвер постоянного тока 320 Вт для прямого питания светодиодных модулей.
Идентификация и расшифровка партномера
Партномер: HLG-320H-C1400A
- HLG — серия светодиодных AC/DC драйверов в металлическом корпусе, с активной коррекцией коэффициента мощности (PFC), для внутренней/наружной установки.
- 320H — номинальная мощность 320 Вт; исполнение с расширенным диапазоном входного напряжения до 305 VAC.
- C — режим стабилизации выходного тока (Constant Current Mode) с высоковольтным выходом.
- 1400 — номинальный выходной ток 1400 мА.
- A — функциональное исполнение A: IP65, подстройка выходного тока встроенным потенциометром.
Назначение и особенности
- Режим выхода: стабилизация тока (Constant Current) для прямого питания светодиодов.
- Активная PFC.
- Металлический корпус, исполнение Class I.
- Защита оболочки: IP65 (исполнение A).
- Работа при естественной конвекции (без вентилятора).
- Защиты: короткое замыкание, перенапряжение, перегрев.
Выходные параметры (модель HLG-320H-C1400)
| Номинальный выходной ток | 1400 мА |
| Допуск по току | ±5% |
| Пульсации тока | 5.0% макс. при номинальном токе |
| Номинальная мощность | 320.6 Вт |
| Область стабилизации тока (диапазон выходного напряжения) | 114 ~ 229 В |
| Напряжение холостого хода (макс.) | 234 В |
| Диапазон регулировки выходного тока (для A/AB) | 700 ~ 1400 мА (встроенный потенциометр) |
Входные параметры
| Диапазон входного напряжения переменного тока | 90 ~ 305 VAC |
| Диапазон входного напряжения постоянного тока | 127 ~ 417 VDC |
| Диапазон частоты | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке (тип.) | PF≥0.98 при 115VAC; PF≥0.95 при 230VAC; PF≥0.92 при 277VAC |
| Коэффициент гармоник THD | <20% (при нагрузке ≥50% для 115VAC/230VAC; при нагрузке ≥70% для 277VAC) |
| КПД (тип.) | 94% |
| Входной ток (тип.) | 3.5 A / 115VAC; 1.65 A / 230VAC; 1.45 A / 277VAC |
| Пусковой ток (тип.) | 70 A (twidth=1200 μs, измерено при 50% Ipeak) при 230VAC; по NEMA 410 |
| Ток утечки | <0.75 мА / 277VAC |
| Время запуска | 1000 мс / 115VAC или 500 мс / 230VAC |
Защиты
| Короткое замыкание | Ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 235 ~ 252 В; отключение с фиксацией, восстановление после повторного включения питания |
| Перегрев | Отключение с фиксацией, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение (вход-выход) | 3.75 кВ AC |
| Испытательное напряжение (вход-FG) | 2.0 кВ AC |
| Испытательное напряжение (выход-FG) | 1.5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 VDC / 25℃ / 70% RH (вход-выход, вход-FG, выход-FG) |
ЭМС (нормативные соответствия)
| Помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); стойкость к импульсным перенапряжениям: Линия-Земля 4 кВ, Линия-Линия 2 кВ; EAC TP TC 020 |
Безопасность и исполнение
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (independent); GB19510.1, GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| Класс защиты оболочки | IP65 (исполнение A) |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) | -40 ~ +85℃ |
| Максимальная температура корпуса (Tcase) | +85℃ |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0.03%/℃ (0 ~ 50℃) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | 1847.6 тыс. ч (мин.) Telcordia SR-332; 182.3 тыс. ч (мин.) MIL-HDBK-217F (25℃) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 252×90×43.8 мм |
| Масса и упаковка | 1.88 кг; 8 шт./16 кг/0.92 CUFT |
Подключение и монтаж (исполнение A)
- Сеть: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход: +V (коричневый), -V (синий).
- Регулировка Io: встроенный потенциометр (для A/AB).
Применения (указанные)
- Светодиодное уличное освещение
- Светодиодные лампы для рыбалки
- Светодиодное портовое освещение
- Архитектурная подсветка зданий
- Тепличное светодиодное освещение
- Светодиодное освещение промышленных зон (bay lighting)
- Исполнение “HL” для применения в Class I, Division 2 hazardous (classified) location (указано для серии)
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230VAC, номинальном токе и температуре окружающей среды 25℃.
- Методы питания LED-модуля: см. раздел о способах управления LED-модулем; драйвер работает в режиме постоянного тока для прямого питания светодиодов.
- При низких входных напряжениях может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при первом холодном пуске; переключение ВКЛ/ВЫКЛ драйвера может привести к увеличению времени запуска.
- Драйвер рассматривается как компонент конечного оборудования; ЭМС зависит от полной инсталляции, требуется повторная квалификация по EMC Directive на уровне конечного изделия.
- Для выполнения требований актуального ErP для светильников данный LED-драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Данные по ожидаемому ресурсу серии приведены для режима, когда температура корпуса (особенно в точке tc/TMP) около 75℃ или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки выше 2000 м: 3.5℃/1000 м для безвентиляторных моделей, 5℃/1000 м для моделей с вентилятором.
- Перед применением учитывать указания руководства по монтажу и условиям обеспечения степени защиты IP (водозащита).
- Для A/AB типа необходимо учитывать применение во встроенном исполнении для соответствия требованиям Type HL application.
