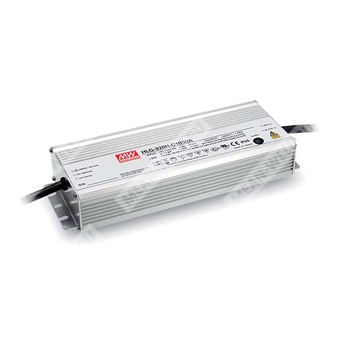

HLG-320H-C1400B - драйвер (источник питания) для прямого питания светодиодных модулей стабилизированным током.
Расшифровка партномера
HLG — серия LED AC/DC драйверов
320H — номинальная мощность 320 Вт, исполнение с высоким входным напряжением до 305 В AC
C — режим стабилизации тока (Constant Current Mode), высоковольтный выход
1400 — номинальный выходной ток 1400 мА
B — исполнение с функцией «3 в 1» диммирования (0–10 В DC, 10 В PWM, сопротивление), степень защиты IP67
Назначение и область применения
- Системы LED освещения: уличное, архитектурное, тепличное, портовое, «bay lighting», рыболовные лампы.
- Работа в режиме стабилизированного тока для непосредственного питания светодиодов.
- Поддержка синхронного диммирования нескольких драйверов через общий управляющий сигнал (N — количество драйверов в графиках).
Ключевые особенности
- Выход в режиме стабилизации тока.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, конструкция класса I.
- Степень защиты: IP67 (для типа B).
- Безвентиляторное исполнение; работа при температуре корпуса до +85 °C при естественной конвекции.
- Функция диммирования «3 в 1»: 0–10 В DC, PWM 10 В (100 Гц…3 кГц), резистивное управление.
Выходные параметры (HLG-320H-C1400)
| Номинальный выходной ток | 1400 мА |
| Допуск по току | ±5% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Номинальная мощность | 320,6 Вт |
| Диапазон выходного напряжения (рабочий) | 114…229 В |
| Область стабилизации тока | 114…229 В |
| Максимальное напряжение холостого хода | 234 В |
| Регулировка выходного тока | 700…1400 мА |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Время запуска | 1000 мс при 115 В AC; 500 мс при 230 В AC |
| Коэффициент мощности | PF ≥0,98 (115 В AC); PF ≥0,95 (230 В AC); PF ≥0,92 (277 В AC) при полной нагрузке |
| Коэффициент гармонических искажений тока (THD) | <20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥70% при 277 В AC) |
| Потребляемый ток сети (тип.) | 3,5 А (115 В AC); 1,65 А (230 В AC); 1,45 А (277 В AC) |
| Пусковой ток (тип.) | 70 А (twidth=1200 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| КПД (тип.) | 94% |
| Макс. число источников на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Диммирование (исполнение B: 3 в 1)
| Методы управления | 0…10 В DC; PWM 10 В; резистивное управление |
| Диапазон частоты PWM | 100 Гц…3 кГц |
| Ток источника диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 6% (при 0% |
| Отключение по диммированию | ток может снизиться до 0% при 0 кОм или 0 В DC, либо PWM с 0% скважностью |
| Ограничение подключения | Запрещено соединять DIM- с -V |
Защиты
| Короткое замыкание | Ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение и фиксация; восстановление после повторного включения питания |
| Перегрев | Отключение и фиксация; восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС (обобщённо)
| Эмиссия | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные помехи: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = −40…+85 °C |
| Максимальная температура корпуса | Tcase = +85 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X,Y,Z |
| MTBF | 1847,6 тыс. ч мин. (Telcordia SR-332); 182,3 тыс. ч мин. (MIL-HDBK-217F, 25 °C) |
| Дерейтинг по высоте | 3,5 °C/1000 м (безвентиляторные модели) при высоте >2000 м |
Механические параметры и исполнение
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса (тип.) | 1,88 кг |
| Степень защиты корпуса | IP67 (тип B) |
Подключение (обозначения проводов)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (коричневый), -V (синий).
- Диммирование (тип B): DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- См. раздел «Методы питания светодиодного модуля» для выбора режима работы в области стабилизации тока.
- При низких входных напряжениях может требоваться снижение допустимой мощности; ориентироваться по статической характеристике.
- Время запуска измеряется при первом «холодном» старте; многократное включение/выключение может увеличить время запуска.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС на уровне системы.
- Для выполнения требований актуальных норм ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Заявленная долговечность достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75 °C или ниже.
- Перед применением учитывать рекомендации по монтажу для обеспечения степени защиты IP и общие указания руководства пользователя.
- Для исполнения A/AB при встраивании необходимо учитывать требования применения Type HL.
