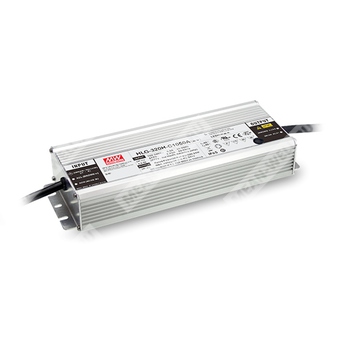

HLG-320H-C1400DA - LED драйвер (источник питания) постоянного тока 320 Вт для прямого питания светодиодных нагрузок с управлением DALI.
Расшифровка партномера HLG-320H-C1400DA
- HLG — серия светодиодных AC/DC драйверов
- 320H — номинальная выходная мощность 320 Вт; исполнение с высоким входным напряжением (до 305 В AC)
- C — режим стабилизации тока (постоянный ток)
- 1400 — номинальный выходной ток 1400 мА
- DA — исполнение с интерфейсом управления DALI; степень защиты IP67
Назначение и функциональные особенности
- Режим работы: стабилизация выходного тока для непосредственного питания светодиодов.
- Корпус: металлический, исполнение Class I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP67 (для вариантов DA).
- Функции защиты: короткое замыкание, перенапряжение, перегрев (с отключением и фиксацией, восстановление после переподключения питания).
- Интерфейс управления: DALI (для DA-типа).
- Исполнение Type “HL” (указано для серии).
Выходные параметры (для модели с током 1400 мА)
| Модель |
HLG-320H-C1400 (DA-тип по кодировке серии) |
| Номинальный выходной ток |
1400 мА |
| Допуск по току |
±5% |
| Пульсации тока |
5,0% макс. при номинальном токе |
| Номинальная мощность |
320,6 Вт |
| Область стабилизации тока (диапазон выходного напряжения) |
114–229 В |
| Напряжение холостого хода (макс.) |
234 В |
Входные параметры
| Диапазон входного напряжения |
90–305 В AC / 127–417 В DC |
| Частота сети |
47–63 Гц |
| Коэффициент мощности |
≥0,98 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений |
<20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥70% при 277 В AC) |
| Потребляемый ток (тип.) |
3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) |
70 А (twidth=1200 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Время установления выходного режима |
1000 мс при 115 В AC; 500 мс при 230 В AC |
Энергетические показатели
Управление и интерфейсы (DA-тип)
| Интерфейс управления |
DALI (первичная сторона) |
| Подключение DALI |
Сигнал между DA+ и DA- |
| Адресация/группы DALI |
16 групп и 64 адреса |
| Первый шаг диммирования |
Фиксирован на 8% выхода |
| Соответствие стандартам DALI |
IEC 62386-101, -102; (207 — по запросу) |
Защиты
| Короткое замыкание |
Ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Отключение и фиксация; восстановление после переподключения питания
Порог перенапряжения для варианта 1400 мА: 235–252 В |
| Перегрев |
Отключение и фиксация; восстановление после переподключения питания |
Электрическая прочность изоляции
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC; вход–корпус/земля: 2 кВ AC; выход–корпус/земля: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–корпус/земля, выход–корпус/земля: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и нормативы безопасности
| Стандарты безопасности |
UL8750 (Type “HL”), CSA C22.2 No. 250.13-12;
ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (независимый);
GB19510.1, GB19510.14, EAC TP TC 004;
IP65 или IP67 одобрено (для DA — IP67) |
| ЭМС: излучение |
BS EN/EN55015;
BS EN/EN61000-3-2 Class C (при нагрузке ≥50%);
BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС: устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry);
импульсные перенапряжения: линия–земля 4 кВ, линия–линия 2 кВ;
EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase: −40…+85°C |
| Максимальная температура корпуса |
Tcase: +85°C |
| Рабочая влажность |
20…95% RH без конденсации |
| Температура/влажность хранения |
−40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Среднее время наработки на отказ |
1847,6 тыс. ч мин. (Telcordia SR-332); 182,3 тыс. ч мин. (MIL-HDBK-217F, 25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) |
252×90×43,8 мм |
| Масса |
1,88 кг |
| Упаковка |
8 шт./16 кг/0,92 CUFT |
Степень защиты и исполнение
| Степень защиты оболочки |
IP67 (для варианта DA) |
| Класс электробезопасности |
Class I |
Примечания
- Если параметр явно не указан, измерения выполнены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел о способах питания LED-модулей (область стабилизации тока).
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время установления режима измеряется при первом холодном пуске; повторные включения/выключения могут увеличивать это время.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от инсталляции, производитель конечного изделия должен повторно подтверждать соответствие по ЭМС для полной системы.
- Для выполнения требований актуального ErP по светильникам драйвер допускается применять только после выключателя и без постоянного подключения к сети.
- Заявленный ресурс серии достигается при температуре корпуса (точка tc/TMP) порядка 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей при высотах эксплуатации выше 2000 м.
- По замечаниям по установке и обеспечению влагозащиты следует руководствоваться руководством пользователя.
- Для A/AB-типа требуется учитывать встроенное применение для соответствия Type HL (для DA-типа неприменимо).
