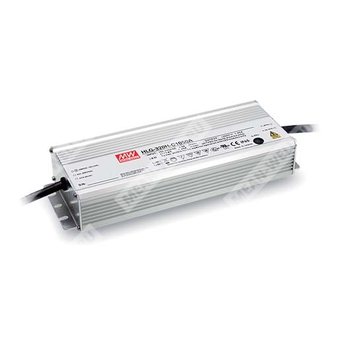

HLG-320H-C1750A - светодиодный источник питания (драйвер) AC/DC постоянного тока 1750 мА для прямого питания светодиодных модулей.
Расшифровка партномера
- HLG — серия светодиодных драйверов в металлическом корпусе с активной коррекцией коэффициента мощности.
- 320H — номинальная мощность 320 Вт; исполнение для высокого входного напряжения до 305 В AC.
- C — режим стабилизации выходного тока (Constant Current).
- 1750 — номинальный выходной ток 1750 мА.
- A — исполнение с регулировкой выходного тока Io встроенным потенциометром; степень защиты IP65.
Назначение и принцип работы
HLG-320H-C1750A представляет собой импульсный LED-драйвер с активной PFC, работающий в режиме стабилизации тока и рассчитанный на прямое подключение светодиодной нагрузки.
Выходной ток настраивается (для A/AB-типа) встроенным потенциометром в пределах диапазона регулировки модели.
Выходные параметры (DC)
| Модель | HLG-320H-C1750 |
| Номинальный выходной ток | 1750 мА |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
| Номинальная мощность | 320,25 Вт |
| Диапазон выходного напряжения (рабочий) | 91 ~ 183 В |
| Область стабилизации тока | 114 ~ 229 В |
| Напряжение холостого хода (макс.) | 187 В |
| Диапазон регулировки тока (A/AB-тип, потенциометр) | 875 ~ 1750 мА |
Входные параметры (AC/DC)
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 417 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности при полной нагрузке (тип.) | ≥0,98 при 115 В AC; ≥0,95 при 230 В AC; ≥0,92 при 277 В AC |
| Коэффициент гармонических искажений | <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥70% для 277 В AC) |
| Ток потребления (тип.) | 3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth=1200 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| КПД (тип.) | 94% |
| Время выхода в режим | 1000 мс при 115 В AC; 500 мс при 230 В AC |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC / 25°C / 70% RH |
Защиты и устойчивость к отказам
| Короткое замыкание | ограничение тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | отключение и фиксация; восстановление после повторного включения питания |
| Перегрев | отключение и фиксация; восстановление после повторного включения питания |
Условия эксплуатации и механические параметры
| Рабочая температура корпуса | -40 ~ +85°C (Tcase) |
| Максимальная температура корпуса | +85°C (Tcase) |
| Рабочая влажность | 20 ~ 95% RH без конденсации |
| Температура/влажность хранения | -40 ~ +80°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Габариты (Д×Ш×В) | 252 × 90 × 43,8 мм |
| Масса (упаковочные данные) | 1,88 кг |
Степень защиты и исполнение
| Степень защиты IP | IP65 (исполнение A) |
| Конструктив | металлический корпус, класс I (с защитным заземлением) |
ЭМС (соответствие)
| ЭМС излучение |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость |
соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помеха: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Параметры надежности
| Средняя наработка на отказ (MTBF) | 1847,6 тыс. ч (мин.) Telcordia SR-332; 182,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел методов питания LED-модуля (область стабилизации тока).
- При низких входных напряжениях может требоваться снижение допустимой нагрузки; ориентироваться по статической характеристике.
- Время выхода в режим измеряется при первом холодном старте; повторные включения/выключения могут увеличивать время выхода в режим.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС для собранной системы.
- Для выполнения требований актуальных норм ErP для светильников данный LED-драйвер допускается применять только после выключателя, без постоянного подключения к сети.
- Типовая ожидаемая наработка >62 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Снижение допустимой температуры окружающей среды при установке выше 2000 м: 3,5°C на каждые 1000 м для безвентиляторных моделей; 5°C на каждые 1000 м для моделей с вентилятором.
- Для требований по водозащите и условий монтажа следует использовать руководство пользователя производителя.
- Для A/AB-типа следует учитывать требования при встраивании для соответствия применению Type HL.
