HLG-320H-C2100A
нет на складе

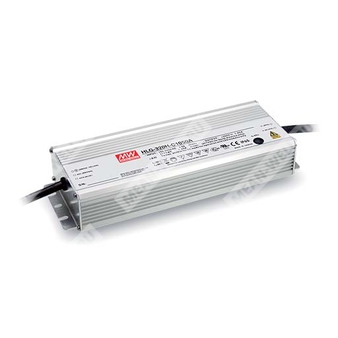

HLG-320H-C2100A - светодиодный AC/DC драйвер (источник питания) постоянного тока 2,1 А для прямого питания LED-модулей.
Идентификация и назначение
Партномер: HLG-320H-C2100A
Серия: HLG-320H-C (320W Constant Current Mode LED Driver)
Основная функция: преобразование сетевого AC (или DC) в стабилизированный выходной ток для светодиодных нагрузок в режиме постоянного тока (Constant Current).
Тип применения (по разделу Applications): уличное LED-освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, тепличное освещение, освещение промышленных зон/ангаров.
Расшифровка партномера HLG-320H-C2100A
- HLG — семейство/платформа драйверов светодиодов MEAN WELL.
- 320H — номинальная мощность 320 Вт; исполнение с расширенным входным диапазоном (до 305 В AC по таблице входных параметров).
- C — режим стабилизации выходного тока (постоянный ток), высоковольтный выход.
- 2100 — номинальный выходной ток 2100 мА.
- A — функциональное исполнение: регулировка выходного тока встроенным потенциометром; степень защиты IP65.
Ключевые особенности (по разделу Features)
- Выход в режиме постоянного тока.
- Металлический корпус, исполнение Class I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Конструкция для установки внутри/снаружи помещений.
- Выходной ток регулируется встроенным потенциометром (для A/AB).
- Диапазон рабочих температур корпуса до +85°C при естественной конвекции (без вентилятора).
Параметры выхода (Output) для HLG-320H-C2100
| Номинальный выходной ток | 2100 мА |
| Допуск по току | ±5% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Номинальная мощность | 319,2 Вт |
| Диапазон регулировки тока (встроенный потенциометр, A/AB) | 1050 ~ 2100 мА |
| Диапазон выходного напряжения (рабочий, Note.3) | 127 ~ 417 В DC |
| Область стабилизации тока (Constant Current Region, Note.2) | 76 ~ 152 В |
| Напряжение холостого хода (макс.) | 156 В |
Параметры входа (Input)
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 417 В DC |
| Частота сети | 47 ~ 63 Гц |
| КПД (тип.) | 94% |
| Ток потребления (тип.) | 3,5 А / 115 В AC; 1,65 А / 230 В AC; 1,45 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Коэффициент мощности (тип.) | PF ≥ 0,98 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений | THD < 20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥70% для 277 В AC) |
| Время выхода на режим (Set up time, Note.4) | 1000 мс / 115 В AC; 500 мс / 230 В AC |
Защиты (Protection)
| Короткое замыкание | Ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение (порог) | 160 ~ 175 В |
| Поведение при перенапряжении | Отключение и фиксация (latch off) выходного напряжения; восстановление после повторного включения питания |
| Перегрев | Отключение и фиксация (latch off) выходного напряжения; восстановление после повторного включения питания |
Безопасность и электромагнитная совместимость (Safety & EMC)
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (independent); GB19510.1, GB19510.14, EAC TP TC 004; IP65 или IP67 approved |
| ЭМС (излучение) | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; light industry level (импульсная помехоустойчивость: Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
| Испытательное напряжение (электрическая прочность изоляции) | Вход-Выход: 3,75 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-Выход, Вход-FG, Выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и окружающая среда (Environment)
| Рабочая температура корпуса | Tcase = -40 ~ +85°C |
| Максимальная температура корпуса | Tcase = +85°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
Конструктивные и прочие параметры (Others)
| Степень защиты корпуса | IP65 (для исполнения A) |
| Габаритные размеры (Д×Ш×В) | 252 × 90 × 43,8 мм |
| Масса (упаковочные данные) | 1,88 кг; 8 шт./16 кг/0,92 CUFT |
| MTBF | 1847,6 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 182,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Макс. число блоков на автомат 16 А | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) при 230 В AC |
Функциональное исполнение A (регулировка тока)
Для исполнения A выходной ток регулируется встроенным потенциометром (указано как Adjustable for A/AB-Type only).
Примечания
- Все параметры, если не указано иначе, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Способы питания LED-модуля» для интерпретации области стабилизации тока.
- При низких входных напряжениях может потребоваться снижение нагрузки; см. статические характеристики.
- Время выхода на режим измеряется при первом холодном запуске; циклическое включение/выключение может увеличить время выхода на режим.
- Источник рассматривается как компонент в составе конечного оборудования; показатели ЭМС зависят от инсталляции, требуется повторная квалификация по ЭМС для конечного изделия.
- Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер может применяться только за выключателем, без постоянного подключения к сети.
- Ожидаемый ресурс серии соответствует типовым условиям эксплуатации при температуре корпуса Tcase (особенно в точке tc/TMP) около 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
- Перед применением следует учитывать указания руководства по монтажу и обеспечению степени защиты IP.
- Для исполнения A/AB при встраивании необходимо учитывать требования применения Type HL.
