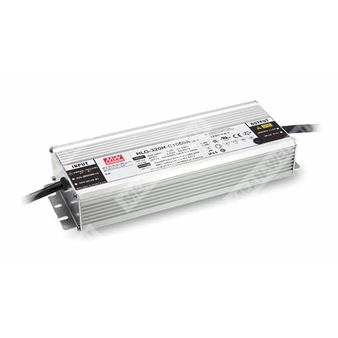

HLG-320H-C2800AB - светодиодный драйвер (источник питания) постоянного тока 320 Вт для прямого питания светодиодных модулей.
Расшифровка партномера HLG-320H-C2800AB
- HLG — серия светодиодных AC/DC драйверов в металлическом корпусе с активной коррекцией коэффициента мощности.
- 320H — номинальная мощность 320 Вт; исполнение с расширенным диапазоном входного напряжения до 305 В AC.
- -C — режим стабилизации тока (Constant Current Mode), высоковольтный выход.
- 2800 — номинальный выходной ток 2800 мА.
- AB — исполнение IP65, регулировка выходного тока встроенным потенциометром (Io ADJ) и функция диммирования «3 в 1» (0–10 В DC / 10 В PWM / сопротивление).
Назначение и принцип работы
HLG-320H-C2800AB — источник питания для светодиодов, работающий в режиме стабилизации выходного тока и предназначенный для прямого питания LED нагрузок.
Устройство имеет активную PFC, металлический корпус (класс I), рассчитано на эксплуатацию в помещениях и на улице и поддерживает диммирование по входу DIM.
Ключевые особенности
- Выход: 2,8 А (номинально), стабилизация тока, высоковольтный диапазон.
- Вход: 90–305 В AC (47–63 Гц), возможна работа от 127–417 В DC.
- Диммирование: 3 в 1 (0–10 В DC, 10 В PWM 100 Гц–3 кГц, резистивное).
- Степень защиты: IP65 (для типа AB).
- Защиты: короткое замыкание, перенапряжение, перегрев (с защёлкой).
Параметры выхода (OUTPUT)
| Номинальный выходной ток | 2800 мА |
| Допуск по току | ±5% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Номинальная мощность | 319,2 Вт |
| Область стабилизации тока | 57–114 В |
| Максимальное напряжение холостого хода | 118 В |
| Диапазон регулировки выходного тока | 1400–2800 мА (для типов A/AB через встроенный потенциометр) |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90–305 В AC; 127–417 В DC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности | PF ≥ 0,98 (115 В AC), PF ≥ 0,95 (230 В AC), PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Коэффициент гармоник тока | THD < 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 70% при 277 В AC) |
| КПД (тип.) | 94% |
| Потребляемый ток (тип.) | 3,5 А / 115 В AC; 1,65 А / 230 В AC; 1,45 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Время запуска | 1000 мс / 115 В AC или 500 мс / 230 В AC |
| Макс. число блоков на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Диммирование (для типа AB)
| Методы диммирования | 0–10 В DC; 10 В PWM; сопротивление (между DIM+ и DIM-) |
| Диапазон частоты PWM | 100 Гц – 3 кГц |
| Ток источника диммирования со стороны драйвера | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 6% (при 0% < Iout < 6% выходной ток не нормирован) |
| Особое указание по подключению | Запрещено соединять DIM- с -V |
| Падение до 0% | возможно при 0 кОм или 0 В DC, либо при PWM 10 В с 0% скважности |
Защиты (PROTECTION)
| Короткое замыкание | Ограничение тока (постоянный ток), автоматическое восстановление после устранения неисправности |
| Перенапряжение | 120–132 В (режим отключения и защёлки; восстановление после повторного включения питания) |
| Перегрев | Отключение и защёлка по выходному напряжению; восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса (Tcase) | -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80°C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
ЭМС и соответствие стандартам (SAFETY & EMC)
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (независимый); GB19510.1, GB19510.14, EAC TP TC 004; IP65 или IP67 одобрено |
| ЭМС (излучение) | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «лёгкая промышленность» (импульсные перенапряжения: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
Конструктив и подключение
| Степень защиты корпуса | IP65 (тип AB) |
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса | 1,88 кг |
| Длина проводов | 300 ± 20 мм (со стороны входа и выхода) |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый) |
| Подключение выхода | +V (коричневый), -V (синий) |
| Провода диммирования (тип AB) | DIM+ (фиолетовый), DIM- (розовый) |
Надёжность
| MTBF | 1847,6 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 182,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел по методам питания LED модуля (работа в режиме постоянного тока).
- При низких входных напряжениях может потребоваться снижение мощности; см. статические характеристики.
- Время запуска измерено при первом холодном включении; частые включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент для применения в составе конечного оборудования; показатели ЭМС зависят от инсталляции, требуется повторная квалификация ЭМС для конечного изделия.
- Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер допускается применять только после выключателя (без постоянного подключения к сети).
- Типичная наработка по сроку службы > 62 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте установки выше 2000 м: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Перед применением учитывать требования руководства пользователя по монтажу и обеспечению влагозащиты IP.
- Для типов A/AB учитывать требования применения для исполнения Type HL.
