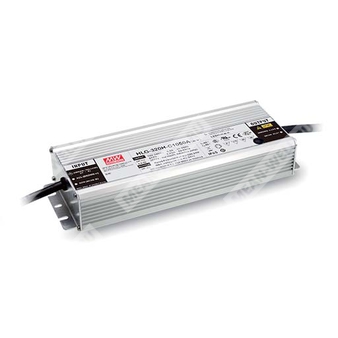

HLG-320H-C2800DA - светодиодный драйвер постоянного тока 2,8 А с DALI-управлением для питания мощных LED-модулей.
Расшифровка партномера
| HLG |
Серия LED драйверов в металлическом корпусе с активной коррекцией коэффициента мощности (PFC) |
| 320H |
Номинальная мощность серии 320 Вт, исполнение для высокого входного напряжения до 305 В AC |
| -C |
Режим стабилизации тока (Constant Current) |
| 2800 |
Номинальный выходной ток 2800 мА |
| DA |
Исполнение с интерфейсом DALI (управление по IEC 62386), степень защиты IP67 |
Назначение и функциональные особенности
- Питание светодиодных нагрузок в режиме постоянного тока (прямое питание LED-модулей).
- Широкий диапазон входного напряжения 90…305 В AC (47…63 Гц).
- Встроенная активная PFC.
- Корпус металлический, конструкция класса I (с защитным заземлением FG).
- Степень защиты: IP67 (для исполнения DA).
- Тип «HL» для применения в Class I, Division 2 опасных (классифицированных) зонах.
- Интерфейс DALI на первичной стороне (между DA+ и DA-), поддержка 16 групп и 64 адресов.
Выходные параметры (DC)
| Модель |
HLG-320H-C2800 (исполнение DA) |
| Номинальный выходной ток |
2800 мА |
| Допуск по току |
±5% |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Номинальная мощность |
319,2 Вт |
| Диапазон напряжения в режиме стабилизации тока |
57…114 В |
| Максимальное напряжение холостого хода |
118 В |
Входные параметры (AC/DC)
| Диапазон входного напряжения |
90…305 В AC |
| Диапазон входного напряжения (DC) |
127…417 В DC |
| Частота сети |
47…63 Гц |
| КПД (тип.) |
94% |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 (115 В AC), PF ≥ 0,95 (230 В AC), PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Коэффициент гармоник тока THD |
< 20% (нагрузка ≥ 50% при 115/230 В AC; нагрузка ≥ 70% при 277 В AC) |
| Входной ток (тип.) |
3,5 А (115 В AC); 1,65 А (230 В AC); 1,45 А (277 В AC) |
| Пусковой ток (тип.) |
70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Время запуска |
1000 мс / 115 В AC или 500 мс / 230 В AC |
| Макс. число источников на автомат 16 А |
2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Управление (DALI) — для исполнения DA
| Интерфейс |
DALI, подключение между DA+ и DA- (первичная сторона) |
| Адресация/группы |
16 групп и 64 адреса |
| Начальный шаг диммирования |
фиксирован на уровне 8% выходного тока |
| Соответствие стандартам DALI |
IEC 62386-101, IEC 62386-102 (IEC 62386-207 — по запросу) |
Защиты
| Короткое замыкание |
Ограничение тока (режим постоянного тока), автовосстановление после устранения неисправности |
| Перенапряжение на выходе |
120…132 В (отключение и фиксация; восстановление после повторного включения питания) |
| Перегрев |
Отключение и фиксация; восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса (Tcase) |
-40…+85°C |
| Максимальная температура корпуса |
+85°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) |
не менее 1847,6 тыс. ч (Telcordia SR-332); не менее 182,3 тыс. ч (MIL-HDBK-217F, 25°C) |
Соответствие требованиям безопасности и ЭМС
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (independent); GB19510.1, GB19510.14, EAC TP TC 004; IP65/IP67 approved |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсная помеха: линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
Конструктивные данные
| Степень защиты оболочки |
IP67 (исполнение DA) |
| Габариты (Д×Ш×В) |
252×90×43,8 мм |
| Масса (упаковочные данные) |
1,88 кг; 8 шт./16 кг/0,92 CUFT |
Подключение (по маркировке проводов)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелено-жёлтый).
- Выход DC: +V (коричневый), -V (синий).
- DALI (DA-тип): DA+ (фиолетовый), DA- (розовый).
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Рекомендовано руководствоваться разделом о методах питания LED-модулей (работа в режиме постоянного тока).
- При пониженных входных напряжениях может требоваться снижение нагрузки; ориентироваться по статической характеристике.
- Время запуска измерено при первом холодном старте; циклическое включение/выключение может увеличивать время запуска.
- Источник рассматривается как компонент конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие требованиям ЭМС на уровне всей установки.
- Для выполнения требований актуального ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Заявленный ресурс серии (>62000 ч) достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Температурное снижение допустимой нагрузки по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Перед применением требуется учитывать указания по установке и обеспечению степени защиты (IP) согласно руководству пользователя.
- Для исполнений A/AB необходимо учитывать встраивание для соответствия применению Type HL.
