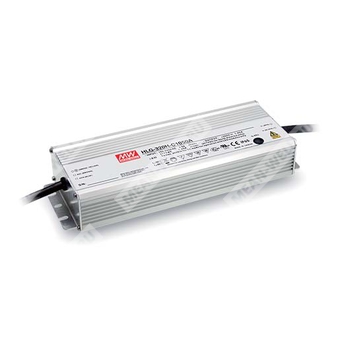

HLG-320H-C3500A - AC/DC светодиодный драйвер постоянного тока для прямого питания LED-модулей.
Расшифровка партномера
| HLG | Серия источников питания (LED драйверы) |
| 320H | Номинальная мощность 320 Вт; исполнение для высокого входного напряжения до 305 В AC |
| -C | Выход в режиме стабилизации тока (constant current mode), высоковольтный выход |
| 3500 | Номинальный выходной ток 3500 мА |
| A | Функциональная опция типа A: степень защиты IP65; выходной ток регулируется встроенным потенциометром (Io ADJ) |
Назначение и общая характеристика
- Режим работы: стабилизация выходного тока для непосредственного питания светодиодов.
- Корпус: металлический, исполнение Class I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP65 (для типа A).
- Диапазон рабочих температур корпуса (Tcase): от -40 до +85°C (при естественной конвекции).
Параметры выхода (OUTPUT) для HLG-320H-C3500
| Номинальный выходной ток | 3500 мА |
| Допуск по току | ±5% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Номинальная мощность | 318,5 Вт |
| Диапазон стабилизации тока (область постоянного тока) | 46 ~ 91 В |
| Максимальное напряжение холостого хода | 95 В |
| Диапазон регулировки выходного тока (для типов A/AB) | 1750 ~ 3500 мА (встроенный потенциометр) |
| Защита от короткого замыкания | Ограничение тока; автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения (уровень срабатывания) | 96 ~ 105 В |
| Защита от перегрева | Отключение и защёлкивание по выходному напряжению; восстановление после повторной подачи питания |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 417 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 / 115 В AC; PF ≥ 0,95 / 230 В AC; PF ≥ 0,92 / 277 В AC (при полной нагрузке) |
| Коэффициент гармоник THD | < 20% (при нагрузке ≥ 50% для 115/230 В AC; при нагрузке ≥ 70% для 277 В AC) |
| КПД (тип.) | 94% |
| Потребляемый ток от сети (тип.) | 3,5 А / 115 В AC; 1,65 А / 230 В AC; 1,45 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Время запуска | 1000 мс / 115 В AC или 500 мс / 230 В AC |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса (Tcase) | -40 ~ +85°C |
| Максимальная температура корпуса (Tcase) | +85°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
Соответствие требованиям безопасности и ЭМС (SAFETY & EMC)
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (независимый);
GB19510.1, GB19510.14, EAC TP TC 004; IP65 или IP67 одобрено
|
| ЭМС, излучение |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020
|
| ЭМС, устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry);
грозозащита: линия-земля 4 кВ, линия-линия 2 кВ; EAC TP TC 020
|
Надёжность и прочие данные (OTHERS)
| MTBF | 1847,6 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 182,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
| Габаритные размеры (Д×Ш×В) | 252 × 90 × 43,8 мм |
| Упаковка | 1,88 кг; 8 шт./16 кг/0,92 CUFT |
| Макс. число блоков на автомате 16А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Механическое исполнение и подключение (по типу A)
- Класс защиты по IP: IP65.
- Выводы входа: FG (зелёно/жёлтый), AC/L (коричневый), AC/N (синий).
- Выводы выхода: +V (коричневый), -V (синий).
- Наличие регулировки тока: Io ADJ (встроенный потенциометр, для типа A).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED-модуля» (драйвер работает в режиме постоянного тока для прямого питания светодиодов).
- При низких входных напряжениях может потребоваться снижение нагрузки; см. раздел «Статическая характеристика».
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличить время запуска.
- Источник рассматривается как компонент в составе конечного оборудования; ЭМС зависит от установки, производитель конечного изделия должен повторно квалифицировать соответствие Директиве ЭМС на готовом изделии.
- Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер может использоваться только после выключателя и не должен быть постоянно подключён к сети.
- Заявленный ресурс серии (> 62 000 ч) достигается при температуре корпуса Tcase, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 ft).
- Перед применением следует ознакомиться с руководством пользователя по установке и обеспечению влагозащиты IP.
- Для типа A/AB необходимо учитывать требования применения Type HL при встраивании в конечное изделие.
