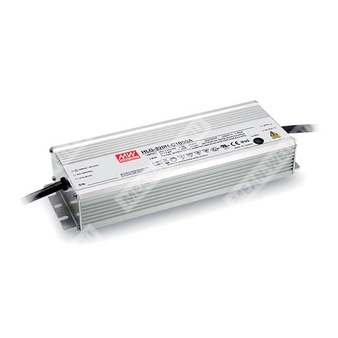

HLG-320H-C700A - светодиодный драйвер постоянного тока 700 мА мощностью 320 Вт для прямого питания LED-модулей.
Расшифровка партномера HLG-320H-C700A
- HLG — серия светодиодных AC/DC драйверов с металлическим корпусом и активной коррекцией коэффициента мощности.
- 320H — номинальная мощность 320 Вт; исполнение с расширенным диапазоном входного напряжения до 305 В AC.
- C — режим выходного постоянного тока (Constant Current) с высоковольтным выходом.
- 700 — номинальный выходной ток 700 мА.
- A — исполнение IP65, выходной ток регулируется встроенным потенциометром (Io ADJ.).
Назначение и функциональные особенности
- Режим работы: источник постоянного тока для прямого питания светодиодов.
- Металлический корпус, конструкция класса I (с защитным заземлением FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты корпуса: IP65 (для типа A).
- Работа без вентилятора (естественная конвекция).
Выходные параметры (Output) — HLG-320H-C700A
| Номинальный выходной ток | 700 мА |
| Допуск по току | ±5% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Номинальная мощность | 299,6 Вт |
| Диапазон регулировки выходного тока | 350…700 мА (для типа A/AB через встроенный потенциометр) |
| Диапазон напряжения в режиме стабилизации тока | 214…428 В |
| Напряжение холостого хода (макс.) | 435 В |
Входные параметры (Input) — HLG-320H-C700A
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Диапазон частоты | 47…63 Гц |
| Время запуска | 1000 мс при 115 В AC или 500 мс при 230 В AC |
| Коэффициент мощности | PF ≥0,98 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений | <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥70% для 277 В AC) |
| Ток потребления (тип.) | 3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| КПД (тип.) | 94% |
Защиты (Protection)
| Короткое замыкание | Ограничение тока в режиме постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 436…460 В; отключение и фиксация; восстановление после повторного включения питания |
| Перегрев | Отключение и фиксация; восстановление после повторного включения питания |
Условия эксплуатации (Environment)
| Рабочая температура корпуса (Tcase) | -40…+85 °C |
| Максимальная температура корпуса (Tcase) | +85 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
Электробезопасность и ЭМС (Safety & EMC)
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12;
ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (независимый);
GB19510.1, GB19510.14, EAC TP TC 004; IP65 или IP67 одобрено
|
| ЭМС: излучение |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020
|
| ЭМС: устойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry);
грозоимпульсная помехоустойчивость: Линия-Земля 4 кВ, Линия-Линия 2 кВ; EAC TP TC 020
|
| Испытательное напряжение изоляции | Вход-Выход: 3,75 кВ AC; Вход-FG: 2 кВ AC; Выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-Выход, Вход-FG, Выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Механические и прочие параметры (Others)
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса (упаковочные данные) | 1,88 кг; 8 шт./16 кг/0,92 CUFT |
| Макс. количество БП на автомат 16 А | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) при 230 В AC |
| Степень защиты | IP65 (тип A) |
Примечания
- Если не указано иное, параметры измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методика питания LED-модулей: устройство работает в режиме постоянного тока для непосредственного питания светодиодов.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измерено при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на всей установке.
- Для выполнения требований последних норм ErP для светильников данный LED-драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Типичный ресурс >62 000 ч достигается при Tcase (особенно в точке tc/TMP) около 75 °C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5 °C на 1000 м для моделей без вентилятора при эксплуатации выше 2000 м.
- По замечаниям по установке и обеспечению водозащиты IP необходимо руководствоваться руководством пользователя.
- Для типа A/AB следует учитывать требования применения Type HL при встраивании в конечное оборудование.
