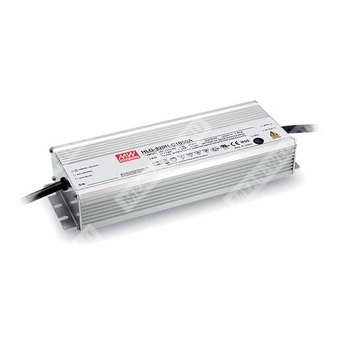

HLG-320H-C700B - LED драйвер постоянного тока 320 Вт для прямого питания светодиодных модулей.
Идентификация и расшифровка партномера
Партномер: HLG-320H-C700B
- HLG — серия LED AC/DC драйверов.
- 320H — номинальная мощность 320 Вт; исполнение с расширенным входным диапазоном до 305 В AC.
- C — выход в режиме стабилизации тока (Constant Current mode), высоковольтный выход.
- 700 — номинальный выходной ток 700 мА (модель HLG-320H-C700).
- B — исполнение с функцией «3 в 1» диммирования (0–10 В DC, 10 В PWM, резистивное) и степенью защиты IP67.
Назначение и общая характеристика
- Режим работы: стабилизация выходного тока для непосредственного питания светодиодов (direct drive).
- Корпус: металлический, конструкция Class I (с защитным проводником).
- Встроенная активная коррекция коэффициента мощности (Active PFC).
- Исполнение для внутренней/наружной установки по степени защиты (для B-типа: IP67).
- Тип «HL» (UL8750) для применения в Class I, Division 2 hazardous (classified) location.
Выходные параметры (OUTPUT) для HLG-320H-C700
| Номинальный выходной ток | 700 мА |
| Допуск по току | ±5% |
| Пульсации тока | 5,0% макс. при номинальном токе |
| Номинальная мощность | 299,6 Вт |
| Область стабилизации тока | 214…428 В |
| Максимальное напряжение холостого хода | 435 В |
| Диапазон регулировки выходного тока | 350…700 мА |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90…305 В AC; 127…417 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности | PF ≥0,98 при 115 В AC; PF ≥0,95 при 230 В AC; PF ≥0,92 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник | THD < 20% (нагрузка ≥50% при 115/230 В AC; нагрузка ≥70% при 277 В AC) |
| КПД (тип.) | 94% |
| Потребляемый ток (тип.) | 3,5 А при 115 В AC; 1,65 А при 230 В AC; 1,45 А при 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth = 1200 мкс, измерено при 50% Ipeak) при 230 В AC; Per NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время выхода в режим | 1000 мс при 115 В AC или 500 мс при 230 В AC |
Диммирование (для типа B: «3 в 1»)
| Методы управления током | 0…10 В DC между DIM+ и DIM-; 10 В PWM; резистивное управление |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника сигнала диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | Около 6% (выходной ток не определён при 0% < Iout < 6%) |
| Отключение по диммированию | Ток может снижаться до 0% при ~0 кОм или 0 В DC, либо при 0% duty PWM |
| Важное подключение | Не подключать DIM- к -V |
Защиты (PROTECTION)
| Короткое замыкание | Ограничение тока (режим постоянного тока), автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение и фиксация (latch off) выходного напряжения; восстановление после повторного включения питания |
| Перегрев | Отключение и фиксация (latch off) выходного напряжения; восстановление после повторного включения питания |
Электробезопасность и ЭМС (SAFETY & EMC)
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13, BS EN/EN62384 (independent); GB19510.1, GB19510.14, EAC TP TC 004; IP65 или IP67 approved |
| Помехоэмиссия | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса (Tcase) | -40…+85°C |
| Максимальная температура корпуса | +85°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| MTBF | 1847,6 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 182,3 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры и подключение
| Габаритные размеры (Д×Ш×В) | 252×90×43,8 мм |
| Масса / упаковка | 1,88 кг; 8 шт/16 кг/0,92 CUFT |
| Степень защиты | IP67 (для типа B) |
Проводники (обозначения):
FG (зелёный/жёлтый), AC/L (коричневый), AC/N (синий), +V (коричневый), -V (синий), DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика согласования с LED-модулем — см. раздел «Способы питания LED модуля» (работа в режиме постоянного тока).
- При пониженном входном напряжении может требоваться снижение нагрузки; ориентироваться по разделу «Статическая характеристика».
- Время выхода в режим измерено при первом «холодном» пуске; переключения ВКЛ/ВЫКЛ могут приводить к увеличению времени выхода в режим.
- ЭМС зависит от конечной установки; производитель конечного оборудования должен повторно квалифицировать соответствие по ЭМС на собранном изделии.
- Для выполнения требований актуального ErP для светильников драйвер должен применяться только за выключателем и не быть постоянно подключённым к сети.
- Ресурс серии соответствует типовой наработке > 62 000 часов при температуре корпуса (точка tc/TMP по DLC) около 75°C или ниже.
- Деградация по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
- Для указаний по применению и монтажу с учётом водозащиты IP следует использовать руководство пользователя.
- Для типов A/AB требуется учитывать применение «build-in» для соответствия применению Type HL.
