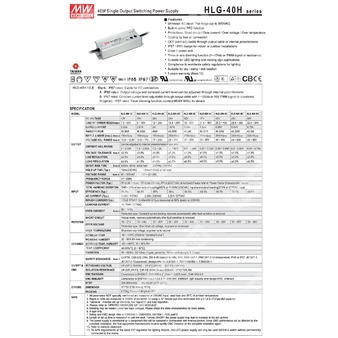

HLG-40H-12B - AC/DC светодиодный драйвер 40 Вт с комбинированным режимом стабилизации напряжения и тока и входом диммирования 3-в-1.
Расшифровка партномера HLG-40H-12B
- HLG — серия AC/DC LED драйверов.
- 40H — номинальная выходная мощность 40 Вт, исполнение серии HLG-40H.
- 12 — номинальное выходное напряжение 12 В DC.
- B — исполнение с функцией диммирования 3-в-1 (1–10 В DC, 10 В PWM, сопротивление), класс защиты корпуса IP67.
Назначение и режим работы
Драйвер предназначен для питания светодиодных нагрузок с работой в двух режимах: стабилизация напряжения и стабилизация тока.
В области ограничения тока устройство переходит в режим стабилизации тока; при снижении нагрузки работает как источник стабилизированного напряжения.
Выходные параметры (модель HLG-40H-12B)
| Номинальное выходное напряжение | 12 В DC |
| Диапазон регулировки выходного напряжения | 7,2…12 В (только для A/AB-типа через встроенный потенциометр; для B-типа не применяется) |
| Номинальный выходной ток | 3,33 А |
| Номинальная мощность | 39,96 Вт |
| Пульсации и шум (макс.) | 150 мВ пик-пик |
| Область стабилизации тока | 15…21 В |
| Допуск выходного напряжения | ±2,5% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±2,0% |
Входные электрические параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 В AC); PF ≥ 0,95 (230 В AC); PF ≥ 0,92 (277 В AC) при полной нагрузке |
| Полный коэффициент гармонических искажений | THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) | 86,5% |
| Входной ток (тип.) | 0,43 А (115 В AC); 0,24 А (230 В AC); 0,23 А (277 В AC) |
| Пусковой ток (тип.) | 50 А (длительность 210 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. количество БП на автомате 16 А | 12 шт. (тип B) / 20 шт. (тип C) при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Функции диммирования (исполнение B, 3-в-1)
| Методы управления током | 1…10 В DC; 10 В PWM; внешнее сопротивление между DIM+ и DIM- |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника в цепи диммирования (тип.) | 100 мкА |
| Важное ограничение подключения | Не соединять DIM- с -V |
| Управление яркостью до 0% | Рекомендуется коммутация включения/выключения светильника через выключатель и реле (схема приведена для B-типа) |
Защиты
| Перегрузка по току | 95…108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Изоляция и электрическая прочность
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм (500 В DC, 25°C, 70% RH) |
Электромагнитная совместимость и стандарты безопасности
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.0-08, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (независимый),
GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13, IP65 или IP67 одобрено;
J61347-1, J61347-2-13; проектирование с учетом BS EN/EN60335-1 (по запросу)
|
| ЭМС (эмиссия) |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%), BS EN/EN61000-3-3, GB/T 17743, GB17625.1, KS C 9815, KS C 9547, EAC TP TC 020 |
| ЭМС (устойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry» (импульсная помеха: линия-земля 4 кВ, линия-линия 2 кВ), KS C 9815, KS C 9547, EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+80°C (макс. Tcase = +80°C) |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | −40…+80°C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивное исполнение, подключение, степень защиты
| Степень защиты корпуса | IP67 (для типа B) |
| Габаритные размеры (Д×Ш×В) | 171×61,5×36,8 мм |
| Масса | 0,73 кг |
| Длина выводов | 300 ± 20 мм (вход/выход) |
| Назначение проводов (вход) | FG (зелено-желтый), AC/L (коричневый), AC/N (синий) |
| Назначение проводов (выход) | −V (черный), +V (красный) |
| Провода диммирования | DIM− (розовый), DIM+ (фиолетовый) |
Упаковка
| Масса/количество в упаковке | 0,73 кг; 20 шт./15,6 кг/0,9 куб. фут |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары длиной 12" и параллельных конденсаторов 0,1 мкФ и 47 мкФ на конце линии.
- Допуск: включает установочную погрешность, регулирование по сети и по нагрузке.
- См. раздел по методам питания LED-модуля (переход между областями стабилизации тока/напряжения).
- При низких входных напряжениях может потребоваться снижение нагрузки; см. график статических характеристик.
- Время запуска измерено при первом холодном старте; частые включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтвердить соответствие ЭМС для всей установки.
- Для выполнения требований актуальных ErP-регламентов для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Для примечаний по применению и условиям обеспечения степени защиты IP (водозащита) следует руководствоваться руководством пользователя перед применением.
- Продукция, поставляемая для регионов Америки, может иметь только маркировки UL, CE и UKCA; при необходимости уточнять у представителя производителя.
