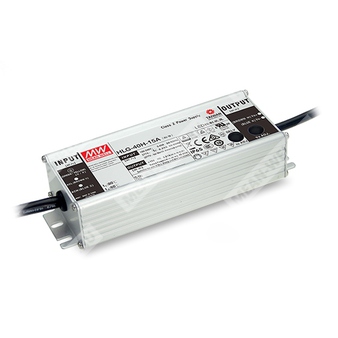

HLG-40H-15A - AC/DC драйвер светодиодов 40 Вт с выходом 15 В и режимом постоянного напряжения/постоянного тока.
Расшифровка партномера
| HLG | Семейство влагозащищённых LED драйверов (серия HLG) |
| 40H | Номинальная мощность 40 Вт, исполнение серии H |
| 15 | Номинальное выходное постоянное напряжение 15 В |
| A | Исполнение: IP65; выходные параметры (ток и напряжение) регулируемые встроенным потенциометром |
Назначение и общие сведения
- Тип изделия: AC/DC LED драйвер с комбинированным режимом постоянного напряжения + постоянного тока.
- Вход: широкий диапазон 90…305 В AC (также 127…431 В DC).
- Охлаждение: безвентиляторное, конвекционное; металлический корпус.
- Активная коррекция коэффициента мощности (PFC): встроена.
- Диапазон рабочих температур корпуса: Tcase = −40…+80 °C, при максимальной температуре корпуса +80 °C.
- Класс защиты оболочки: для исполнения A — IP65.
Выходные параметры (HLG-40H-15A)
| Номинальное выходное напряжение | 15 В DC |
| Диапазон регулировки выходного напряжения | 13,5…17 В (только для A/AB типа, встроенный потенциометр) |
| Номинальный ток | 2,67 А |
| Диапазон регулировки выходного тока | 1,6…2,67 А (только для A/AB типа, встроенный потенциометр) |
| Номинальная мощность | 40,05 Вт |
| Пульсации и шум (макс.) | 150 мВ пик‑пик |
| Допуск по выходному напряжению | ±2,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±2,0% |
| Область постоянного тока | 18…24 В |
Входные электрические параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений | THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) | 86,5% |
| Входной ток (тип.) | 0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (длительность 210 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. число блоков на автомате 16 А | 12 шт. (автомат тип B) / 20 шт. (автомат тип C) при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Временные параметры
| Время запуска / нарастания (тип.) | 500 мс / 80 мс при 115 В AC; 500 мс / 80 мс при 230 В AC |
| Время удержания (тип.) | 16 мс при 115 В AC, 230 В AC |
Защиты и поведение при авариях
| Защита от перегрузки по току | 95…108%; ограничение тока в режиме постоянного тока, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход / вход–FG / выход–FG: 100 МОм при 500 В DC, 25 °C, 70% RH |
Условия эксплуатации и надёжность
| Максимальная температура корпуса | Tcase = +80 °C |
| Рабочая температура корпуса | Tcase = −40…+80 °C |
| Рабочая влажность | 20…95% RH (без конденсации) |
| Температура/влажность хранения | −40…+80 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) | 3395,8 тыс. ч (мин.) Telcordia SR-332; 345,8 тыс. ч (мин.) MIL-HDBK-217F (25 °C) |
Соответствие требованиям безопасности и ЭМС
| Стандарты безопасности |
UL8750 (тип «HL»), CSA C22.2 No. 250.0-08,
BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (независимый),
GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме AB-типа),
IP65 или IP67 одобрено;
J61347-1, J61347-2-13;
проектирование по BS EN/EN60335-1 (по запросу)
|
| ЭМС, излучение |
BS EN/EN55015;
BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); BS EN/EN61000-3-3;
GB/T 17743, GB17625.1, KS C 9815, KS C 9547, EAC TP TC 020
|
| ЭМС, помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024;
уровень «light industry» (импульсные перенапряжения: линия‑земля 4 кВ, линия‑линия 2 кВ),
KS C 9815, KS C 9547, EAC TP TC 020
|
Механические данные
| Габаритные размеры (Д×Ш×В) | 171 × 61,5 × 36,8 мм |
| Масса | 0,73 кг |
Исполнение и степень защиты
| Исполнение HLG-40H-15A | A‑тип |
| Степень защиты оболочки | IP65 |
| Регулировка выходных параметров | Ток и напряжение регулируются встроенным потенциометром |
Примечания
- Все параметры, не оговорённые особо, измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, с параллельными конденсаторами 0,1 мкФ и 47 мкФ на конце линии.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методики питания LED модулей см. в разделе про способы драйва LED модуля.
- При пониженном входном напряжении может требоваться дерейтинг; см. раздел статических характеристик.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС на уровне системы.
- Для выполнения требований актуального регламента ErP для светильников данный LED драйвер должен применяться только за выключателем и не должен быть постоянно подключён к сети.
- Типичный ресурс серии соответствует значению более 62 000 часов при температуре корпуса (точка tc / TMP по DLC) около 75 °C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5 °C на 1000 м для безвентиляторных моделей и 5 °C на 1000 м для моделей с вентилятором при высоте более 2000 м.
- Для прикладных указаний и требований по установке для обеспечения влагозащиты IP следует использовать руководство пользователя перед применением.
- Для A/AB типа необходимо учитывать встраивание для соответствия применению типа HL.
- Изделия, поставляемые из регионов Америки, могут иметь только знаки UL, CE и UKCA; детали уточняются у поставщика.
