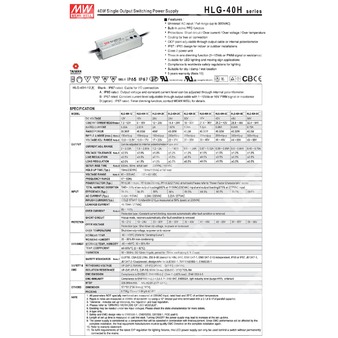

HLG-40H-20B - светодиодный AC/DC драйвер постоянного напряжения с ограничением тока и функцией диммирования 3-в-1.
Расшифровка партномера
- HLG — серия герметичных LED драйверов.
- 40H — номинальная мощность 40 Вт, исполнение серии H (металлический корпус, класс I).
- 20 — номинальное выходное напряжение 20 В DC.
- B — исполнение с диммированием 3-в-1 (1–10 В DC, 10 В PWM, резистивное).
Назначение и принцип работы
HLG-40H-20B предназначен для питания светодиодных модулей и светильников от сети переменного/постоянного тока.
Выход реализует двухрежимную характеристику CV+CC: при нагрузке в области стабилизации напряжения источник работает как стабилизатор напряжения, а при перегрузке/пониженной эквивалентной нагрузке переходит в режим ограничения тока.
Ключевые особенности
- Выходной режим: постоянное напряжение + постоянный ток (ограничение тока).
- Металлический корпус, класс I, наличие защитного заземления (FG).
- Активная коррекция коэффициента мощности (PFC).
- Степень защиты корпуса: IP67 (для исполнения B).
- Диммирование 3-в-1: 1–10 В DC, 10 В PWM (100 Гц…3 кГц), резистивное.
- Работа при естественной конвекции, диапазон температуры корпуса до +80 °C.
Выходные параметры (OUTPUT) — HLG-40H-20B
| Номинальное выходное напряжение |
20 В DC |
| Диапазон выходного напряжения |
12…20 В |
| Номинальный ток |
2,0 А |
| Номинальная мощность |
40 Вт |
| Область режима постоянного тока |
23…30 В |
| Пульсации и шум (макс.) |
200 мВп-п |
| Допуск по выходному напряжению |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
Входные параметры (INPUT)
| Диапазон входного напряжения |
90…305 В AC / 127…431 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| КПД (тип.) |
88% |
| Входной ток (тип.) |
0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток (тип.) |
50 А (twidth=210 мкс при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. число источников на автомате 16 А |
12 шт. (тип B) / 20 шт. (тип C) при 230 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
| Коэффициент гармоник тока THD |
<20% (при нагрузке ≥60% / 115 В AC, 230 В AC; при нагрузке ≥75% / 277 В AC) |
Временные характеристики
| Время запуска/нарастания |
500 мс / 80 мс (при 115 В AC); 500 мс / 80 мс (при 230 В AC) |
| Время удержания (тип.) |
16 мс (при 115 В AC, 230 В AC) |
Защиты (PROTECTION)
| Перегрузка по току |
95…108%; ограничение тока (постоянное), автовосстановление после устранения неисправности |
| Короткое замыкание |
Режим hiccup, автовосстановление после устранения неисправности |
| Перенапряжение на выходе |
23…30 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Условия эксплуатации (ENVIRONMENT)
| Температура корпуса (макс.) |
Tcase = +80 °C |
| Рабочая температура корпуса |
Tcase = −40…+80 °C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60 °C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение |
Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и нормативы
| Помехоэмиссия |
Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (@ нагрузка ≥60%); BS EN/EN61000-3-3, GB/T 17743, GB17625.1, KS C 9815, KS C 9547, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ), KS C 9815, KS C 9547, EAC TP TC 020 |
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent), GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме AB-типа), J61347-1, J61347-2-13; IP65 или IP67 approved |
Механические параметры (OTHERS)
| Габаритные размеры (Д×Ш×В) |
171×61,5×36,8 мм |
| Масса |
0,73 кг |
| Степень защиты (IP) |
IP67 |
Диммирование (исполнение B)
- Методы: 1…10 В DC; 10 В PWM (100 Гц…3 кГц); резистивное управление.
- Подключение: регулирование осуществляется между DIM+ и DIM-.
- Запрещено: не подключать DIM- к −V.
- Ток источника диммирования: 100 мкА (тип.).
- Резистивное диммирование (синхронно для N драйверов): ориентировочно 10 кОм/N…100 кОм/N.
Проводники и клеммы (цветовая маркировка)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), −V (чёрный).
- Диммирование: DIM+ (фиолетовый), DIM− (розовый).
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечной ёмкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает начальную установку, стабилизацию по сети и по нагрузке.
- См. раздел о методах питания LED модулей (характеристика CV/CC).
- При пониженных входных напряжениях может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измеряется при первом холодном старте; частые включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; характеристики ЭМС зависят от монтажа, требуется повторная квалификация конечного изделия.
- Для соответствия актуальным требованиям ErP для светильников данный LED драйвер должен использоваться только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды: 3,5 °C на 1000 м высоты для безвентиляторных моделей при высоте более 2000 м.
- Перед применением рекомендуется учитывать указания по монтажу для обеспечения заявленной степени влагозащиты.
- Для A/AB-типа требуется учитывать особенности применения при встраивании для соответствия Type HL (к исполнению B не относится).
- Продукция из регионов Америки может иметь только маркировки UL, CE и UKCA.
