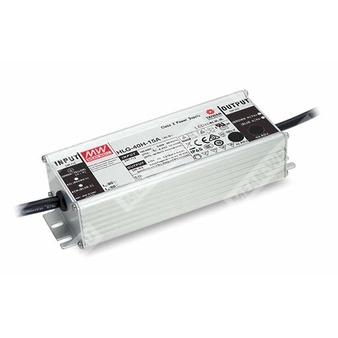

HLG-40H-24
нет на складе
HLG-40H-24 - AC/DC светодиодный драйвер 40 Вт с выходом 24 В и режимами стабилизации напряжения/тока.
Расшифровка партномера
HLG — серия светодиодных драйверов (металлический корпус, промышленное исполнение).
40H — номинальная мощность 40 Вт, исполнение серии HLG-xxH (широкий вход 90…305 VAC, CV+CC).
24 — номинальное выходное напряжение 24 В DC (модель в линейке по фиксированным напряжениям).
Суффикс типа (Blank/A/B/AB/D) в данном партномере отсутствует: конкретная IP-степень и опции (регулировка/диммирование/таймер) зависят от суффикса, который не указан.
Назначение и принцип работы
HLG-40H-24 — источники питания для светодиодных систем с комбинированным режимом постоянного напряжения + ограничения по постоянному току (CV+CC). Драйвер способен работать как в области постоянного напряжения, так и в области ограничения тока (область постоянного тока) в зависимости от подключённой нагрузки.
Ключевые особенности
- Режимы: постоянное напряжение + постоянный ток (ограничение тока).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, исполнение класса I (наличие защитного заземления FG).
- Варианты степени защиты корпуса: IP65 или IP67 (зависит от типа исполнения).
- Опции (зависят от исполнения): регулировка выходных параметров потенциометром; «3 в 1» диммирование; таймерное диммирование.
Выходные параметры (модель HLG-40H-24)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 14,4…24 В |
| Номинальный выходной ток | 1,67 A |
| Номинальная мощность | 40,08 Вт |
| Область постоянного тока (ограничение тока) | 18…24 В |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Диапазон регулировки выходного напряжения (только A/AB-тип) | 21,6…26,4 В (через встроенный потенциометр) |
| Диапазон регулировки выходного тока (только A/AB-тип) | 1,0…1,67 A (через встроенный потенциометр) |
| Время запуска/нарастания (примеч. 6) | 500 мс / 80 мс (115 VAC); 500 мс / 80 мс (230 VAC) |
| Время удержания (тип.) | 16 мс (115 VAC, 230 VAC) |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC; 127…431 VDC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 (115 VAC); PF ≥ 0,95 (230 VAC); PF ≥ 0,92 (277 VAC) при полной нагрузке |
| КПД (тип.) | 88% |
| Входной ток (тип.) | 0,43 A (115 VAC); 0,24 A (230 VAC); 0,23 A (277 VAC) |
| Пусковой ток (тип.) | 50 A (ширина импульса 210 мкс при 50% Iпик) при 230 VAC; по NEMA 410 |
| Макс. количество БП на автомате 16 A | 12 шт. (тип B) / 20 шт. (тип C) при 230 VAC |
| Ток утечки | < 0,75 мА / 277 VAC |
| Суммарные гармонические искажения тока | THD < 20% (при нагрузке ≥ 60% / 115 VAC, 230 VAC; при нагрузке ≥ 75% / 277 VAC) |
Защиты
| Перегрузка по току | 95…108%; ограничение по постоянному току, автоматическое восстановление после устранения неисправности |
| Короткое замыкание | «Hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 18…24 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG, выход-FG: 100 МОм / 500 VDC / 25°C / 70% RH |
Условия эксплуатации и надёжность
| Диапазон температуры корпуса (Tcase) | -40…+80°C |
| Максимальная температура корпуса | +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл, суммарно 72 мин по осям X/Y/Z |
| Средняя наработка на отказ (MTBF) | 3395,8 тыс. ч (мин.) Telcordia SR-332; 345,8 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Конструктив и подключение
| Габариты (Д×Ш×В) | 171×61,5×36,8 мм |
| Масса | 0,73 кг |
| Подключение входа | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Подключение выхода | +V (красный), -V (чёрный) |
Степень защиты корпуса (IP)
Для HLG-40H-24 степень защиты зависит от исполнения, задаваемого суффиксом типа:
Blank/B/D — IP67;
A/AB — IP65.
В партномере HLG-40H-24 суффикс не указан, поэтому конкретный класс IP без уточнения исполнения определить нельзя.
Соответствие нормам безопасности и ЭМС
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent), GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме AB-типа), IP65 или IP67 approved; J61347-1, J61347-2-13; проектирование по BS EN/EN60335-1 (по запросу) |
| Помехоустойчивость (ЭМС) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry» (импульсные перенапряжения: Линия-Земля 4 кВ, Линия-Линия 2 кВ), KS C 9815, KS C 9547, EAC TP TC 020 |
| Помехоэмиссия (ЭМС) |
BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1, KS C 9815, KS C 9547, EAC TP TC 020 |
Упаковка
| Масса/количество | 0,73 кг; 20 шт./15,6 кг/0,9 CUFT |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием 12-дюймовой витой пары, на конце — параллельно 0,1 мкФ и 47 мкФ.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- См. раздел по методам питания LED-модуля (области CV/CC).
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; итоговую соответствие директивам ЭМС необходимо подтверждать на уровне полной установки.
- Для выполнения требований актуального ErP для светильников данный драйвер допускается использовать только «за выключателем», без постоянного подключения к сети.
- Типовая ожидаемая наработка > 62 000 ч достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Дерейтинг температуры окружающей среды при высоте более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- По примечаниям применения и требованиям к установке для обеспечения степени влагозащиты следует использовать руководство пользователя.
- Для A/AB-типа при встраивании требуется учитывать соответствие применению Type HL.
- Товары для регионов Америки могут иметь только маркировки UL, CE и UKCA; подробности — по запросу у производителя.
