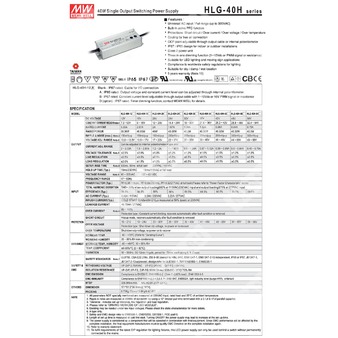

HLG-40H-24A - AC/DC светодиодный драйвер постоянного напряжения 24 В с ограничением выходного тока (CV+CC), мощность 40 Вт.
Расшифровка партномера HLG-40H-24A
- HLG — серия LED драйверов.
- 40 — номинальная выходная мощность 40 Вт.
- H — исполнение семейства HLG (металлический корпус, встроенная активная коррекция коэффициента мощности, промышленное применение).
- 24 — номинальное выходное напряжение 24 В.
- A — функциональная опция: IP65, выходные параметры Uвых и Iвых регулируемые встроенными потенциометрами (Vo ADJ / Io ADJ).
Назначение и принцип работы
HLG-40H-24A — герметизированный LED источник питания (драйвер) с двухрежимным выходом:
стабилизация напряжения с переходом в режим ограничения тока при перегрузке/подборе LED нагрузки.
Предназначен для питания светодиодных модулей и систем освещения в помещениях и на улице при корректном монтаже.
Ключевые особенности серии
- Выходной режим: постоянное напряжение + постоянный ток (CV+CC).
- Металлический корпус, конструкция класса I.
- Встроенная активная PFC.
- Источник питания класса 2.
- Степень защиты: IP65 (для исполнения A).
- Регулировка выходных параметров (для A/AB): встроенные потенциометры.
Выходные параметры (модель HLG-40H-24)
| Параметр |
Значение |
| Номинальное выходное напряжение |
24 В |
| Диапазон выходного напряжения (область CV) |
14,4…24 В |
| Номинальный выходной ток |
1,67 А |
| Номинальная выходная мощность |
40,08 Вт |
| Пульсации и шум (макс.) |
200 мВ пик-пик |
| Допуск по выходному напряжению (включает установку, стабилизацию по сети и нагрузке) |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Область стабилизации тока (режим CC) |
28…35 В |
Регулировки (только для исполнения A/AB, встроенный потенциометр)
| Параметр |
Значение |
| Диапазон регулировки выходного напряжения |
21,6…26,4 В |
| Диапазон регулировки выходного тока |
1…1,67 А |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармонических искажений тока |
THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) |
88% |
| Входной ток (тип.) |
0,43 А / 115 В AC; 0,24 А / 230 В AC; 0,23 А / 277 В AC |
| Пусковой ток (тип.) |
50 А (ширина импульса 210 мкс, измерено при 50% Iпик) при 230 В AC; по NEMA 410 |
| Макс. количество БП на автомате 16 А |
12 шт. (автомат тип B) / 20 шт. (автомат тип C) при 230 В AC |
| Ток утечки |
< 0,75 мА при 277 В AC |
Временные параметры
| Параметр |
Значение |
| Время запуска / нарастания (примеч. 6) |
500 мс / 80 мс при 115 В AC; 500 мс / 80 мс при 230 В AC |
| Время удержания (тип.) |
16 мс при 115 В AC, 230 В AC |
Защиты
| Функция |
Реализация |
| Перегрузка по току |
95…108%: ограничение тока (режим стабилизации тока), автоматическое восстановление после устранения неисправности |
| Короткое замыкание |
«Hiccup» режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
Штатное отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Штатное отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Параметр |
Значение |
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции (вход-выход, вход-FG, выход-FG) |
100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Параметр |
Значение |
| Рабочая температура корпуса (Tcase) |
-40…+80°C; макс. Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF |
3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Безопасность и ЭМС (соответствие)
| Раздел |
Перечень |
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent), GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме AB), IP65 или IP67 approved; J61347-1, J61347-2-13; проектирование по BS EN/EN60335-1 (по запросу) |
| ЭМС устойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ); KS C 9815; KS C 9547; EAC TP TC 020 |
| ЭМС излучение |
BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547; EAC TP TC 020 |
Механические данные
| Параметр |
Значение |
| Габаритные размеры (Д×Ш×В) |
171×61,5×36,8 мм |
| Масса |
0,73 кг |
Степень защиты и исполнение
| Параметр |
Значение |
| Степень защиты корпуса |
IP65 (исполнение A) |
| Конструктив |
Металлический корпус, класс I; герметизированное исполнение для монтажа внутри/вне помещений |
Подключение (цветовая маркировка проводов)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), -V (чёрный).
- Для A-типа: предусмотрены органы регулировки Vo ADJ и Io ADJ на корпусе.
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методика подбора нагрузки: см. раздел о методах питания LED модуля (области CV/CC).
- При низком входном напряжении требуется снижение нагрузки; см. графики статических характеристик.
- Время запуска измерено при первом холодном пуске; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент в составе конечного оборудования; окончательный производитель должен повторно квалифицировать ЭМС на уровне изделия в сборе.
- Для выполнения актуальных требований ErP для светильников данный драйвер должен использоваться после выключателя и не должен быть постоянно подключён к сети.
- Серия соответствует типовой наработке более 62 000 часов при температуре корпуса (tc/TMP) около 75°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Перед применением учитывать указания руководства по монтажу и особенности обеспечения степени защиты IP (водозащита).
- Для исполнения A/AB при встраиваемом применении необходимо учитывать требования для соответствия применению Type HL.
- Продукция, поставляемая для регионов Америки, может иметь только маркировки UL, CE и UKCA.
