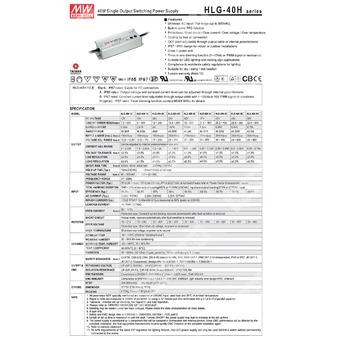

HLG-40H-24B - AC/DC светодиодный драйвер 40 Вт с выходом 24 В и функцией 3-в-1 диммирования.
Расшифровка партномера
- HLG — серия LED-драйверов.
- 40H — номинальная мощность 40 Вт, исполнение серии H.
- 24 — номинальное выходное напряжение 24 В DC.
- B — исполнение с функцией диммирования «3 в 1» (1–10 В DC, 10 В PWM, сопротивление), уровень защиты IP67.
Назначение и принцип работы
HLG-40H-24B — LED-драйвер с комбинированной характеристикой постоянное напряжение + постоянный ток.
Может работать в режиме постоянного тока (прямое питание светодиодов) либо в режиме постоянного напряжения (обычно через дополнительный DC/DC драйвер).
Выходные параметры (DC)
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения | 14,4…24 В |
| Номинальный ток | 1,67 А |
| Номинальная мощность | 40,08 Вт |
| Область постоянного тока | 28…35 В |
| Пульсации и шум (макс.) | 200 мВ пик‑пик |
| Допуск выходного напряжения | ±1,0% |
| Регулирование по входу | ±0,5% |
| Регулирование по нагрузке | ±0,5% |
Входные параметры (AC/DC)
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения | THD < 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 88% |
| Потребляемый ток (тип.) | 0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток (тип.) | 50 А (twidth = 210 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. количество БП на автомат 16 А | 12 шт. (тип B) / 20 шт. (тип C) при 230 В AC |
| Ток утечки | < 0,75 мА при 277 В AC |
Диммирование (исполнение B: 3 в 1)
| Методы управления током | 1…10 В DC; 10 В PWM; внешнее сопротивление |
| PWM (частота) | 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Предупреждение по подключению | Не подключать DIM- к -V |
| Особенность применения | Рекомендуется прямое подключение к светодиодам; не подходит для работы с дополнительными драйверами |
Защиты
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108%: ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Отключение выходного напряжения, восстановление после перезапуска питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после перезапуска питания |
Электрическая прочность и изоляция
| Испытательное напряжение | Вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–PE, выход–PE: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
| Наработка на отказ (MTBF) | 3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные параметры
| Степень защиты оболочки | IP67 |
| Габаритные размеры (Д×Ш×В) | 171×61,5×36,8 мм |
| Масса | 0,73 кг |
Подключение и проводники (характерно для B-исполнения)
| Вход AC | AC/L (коричневый), AC/N (синий), FG/PE (зелёный/жёлтый) |
| Выход DC | +V (красный), −V (чёрный) |
| Диммирование | DIM+ (фиолетовый), DIM− (розовый) |
Нормативы безопасности и ЭМС
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.0-08, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (independent), GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13, IP65 или IP67 approved, J61347-1, J61347-2-13; BS EN/EN60335-1 (по запросу) |
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (@ нагрузка ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547; EAC TP TC 020 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (импульсная помехоустойчивость: линия–земля 4 кВ, линия–линия 2 кВ); KS C 9815; KS C 9547; EAC TP TC 020 |
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск выходного напряжения включает установочную погрешность, регулирование по входу и по нагрузке.
- Методики питания LED-модуля — см. раздел о способах управления (границы режима постоянного тока/напряжения).
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» старте; при повторных включениях/выключениях время запуска может увеличиваться.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного оборудования должен повторно подтверждать соответствие директивам ЭМС на изделии в сборе.
- Для выполнения требований актуального ErP для светильников драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Заявленная типовая ожидаемая наработка > 62 000 часов достигается при Tcase (особенно в точке tc/TMP) около 75°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C/1000 м для безвентиляторных моделей; 5°C/1000 м для моделей с вентилятором при высоте более 2000 м (6500 ft).
- Для примечаний по применению и условиям обеспечения степени защиты IP (водозащита) требуется учитывать руководство пользователя перед применением.
- Для исполнения A/AB при встраивании требуется учитывать условия соответствия применению типа HL.
- Продукция для регионов Америки может иметь только маркировки UL, CE и UKCA; требуется уточнение по поставке.
