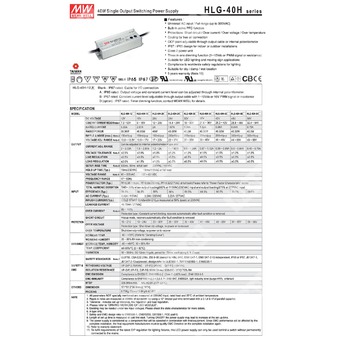

HLG-40H-30 - AC/DC светодиодный драйвер 40 Вт с выходом 30 В и комбинированной стабилизацией напряжения и тока.
Расшифровка партномера
| HLG | Серия герметичных LED драйверов MEAN WELL с повышенной надежностью |
| 40H | Номинальная мощность 40 Вт, исполнение «H» (металлический корпус, промышленные применения) |
| 30 | Номинальное выходное напряжение 30 В (модель HLG-40H-30) |
Назначение и принцип работы
HLG-40H-30 — источник питания для светодиодных систем с двухрежимной характеристикой: стабилизация напряжения (CV) при номинальном напряжении и ограничение тока (CC) в заданной области, что позволяет использовать драйвер как для прямого питания LED-модулей, так и в составе систем с дополнительными DC/DC каскадами (по методике производителя).
- Режимы: постоянное напряжение + постоянный ток (автоматический переход в область ограничения тока).
- Корпус: металлический, исполнение Class I (с защитным заземлением).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Применение: внутренние и наружные установки (в зависимости от исполнения по IP).
Выходные параметры (HLG-40H-30)
| Номинальное выходное напряжение | 30 В |
| Диапазон выходного напряжения | 18 ~ 30 В |
| Номинальный выходной ток | 1,34 А |
| Номинальная выходная мощность | 40,2 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Область стабилизации тока (CC region) | 35 ~ 43 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Регулировки (только для исполнений A/AB)
| Диапазон регулировки выходного напряжения | 27 ~ 33 В (только A/AB, встроенный подстроечный резистор) |
| Диапазон регулировки выходного тока | 0,8 ~ 1,34 А (только A/AB, встроенный подстроечный резистор) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 / 115 В AC; PF≥0,95 / 230 В AC; PF≥0,92 / 277 В AC при полной нагрузке |
| Полный коэффициент гармонических искажений | THD<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 88,5% |
| Ток потребления (тип.) | 0,43 А / 115 В AC; 0,24 А / 230 В AC; 0,23 А / 277 В AC |
| Пусковой ток (тип.) | 50 А (twidth=210 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Макс. количество БП на автомате 16 А | 12 шт. (автомат тип B) / 20 шт. (автомат тип C) при 230 В AC |
| Ток утечки | <0,75 мА / 277 В AC |
Временные характеристики
| Время запуска/нарастания | 500 мс / 80 мс (115 В AC); 500 мс / 80 мс (230 В AC) |
| Время удержания (тип.) | 16 мс (115 В AC, 230 В AC) |
Защиты
| Короткое замыкание | Режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току | 95 ~ 108% (ограничение тока, автовосстановление после устранения неисправности) |
| Перенапряжение | Отключение выходного напряжения, восстановление после переподключения питания |
| Перегрев | Отключение выходного напряжения, восстановление после переподключения питания |
Электрическая прочность и изоляция
| Испытательное напряжение (вход-выход) | 3,75 кВ AC |
| Испытательное напряжение (вход-FG) | 2,0 кВ AC |
| Испытательное напряжение (выход-FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-FG, выход-FG) |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40 ~ +80°C |
| Макс. температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 60°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X, Y, Z |
| Среднее время наработки на отказ (MTBF) | 3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные данные
| Габаритные размеры (Д×Ш×В) | 171 × 61,5 × 36,8 мм |
| Масса | 0,73 кг |
Степень защиты оболочки (IP)
Для серии HLG-40H предусмотрены варианты степени защиты: IP67 и IP65 в зависимости от функционального исполнения (тип в суффиксе модели).
Для партномера HLG-40H-30 (без суффикса типа) в таблице кодирования указано исполнение Blank: IP67, ток и напряжение фиксированные.
Соответствие стандартам (без расшифровки испытательных протоколов)
| Требования безопасности | UL8750 (Type “HL”), CSA C22.2 No.250.0-08, EN/AS/NZS 61347-1, EN/AS/NZS 61347-2-13 (independent), IP65 или IP67 approved и др. по перечню |
| ЭМС (эмиссия) | EN55015; EN61000-3-2 Class C (при нагрузке ≥60%); EN61000-3-3 и др. по перечню |
| ЭМС (устойчивость) | EN61000-4-2/3/4/5/6/8/11; EN61547; EN55024; уровень light industry (импульсные перенапряжения L-PE 4 кВ, L-L 2 кВ) |
Примечания
- Все параметры, не оговоренные отдельно, измерены при 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары 12", с оконечными конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- См. раздел по методикам питания LED-модуля (режим CV/CC).
- При низком входном напряжении может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; при циклическом включении/выключении возможно увеличение времени запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; итоговая ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие директивам ЭМС на уровне всей установки.
- Для выполнения требований актуального ErP для светильников данный LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Заявленная типовая наработка достигается при температуре корпуса (tc/TMP) около 75°C или ниже.
- Для высот эксплуатации более 2000 м: дерейтинг по температуре окружающей среды 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
- Перед использованием учитывать рекомендации по применению и требованиям к обеспечению IP-защиты согласно руководству пользователя производителя.
- Для типов A/AB при встраивании учитывать требования для соответствия применению Type HL.
