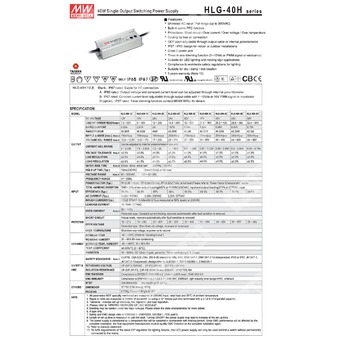

HLG-40H-30B - AC/DC светодиодный драйвер 40 Вт с двойным режимом стабилизации (постоянное напряжение + ограничение тока) и диммированием 3-в-1.
Расшифровка партномера
- HLG — серия LED-драйверов в металлическом корпусе с активным PFC.
- 40H — номинальная мощность 40 Вт (серия HLG-40H).
- 30 — номинальное выходное напряжение 30 В DC.
- B — исполнение с функцией диммирования 3-в-1 (1…10 В DC / 10 В PWM / резистор), степень защиты IP67.
Назначение и принцип работы
HLG-40H-30B предназначен для питания светодиодных модулей. Выход реализован как двухрежимный: при соответствующей нагрузке работает в области
постоянного тока (ограничение тока), при иных условиях — как источник постоянного напряжения. Реализованы защиты от короткого замыкания, перегрузки по току,
перенапряжения и перегрева. Корпус металлический, пыле- и влагозащищённый.
Выходные параметры (модель HLG-40H-30)
| Номинальное выходное напряжение | 30 В DC |
| Диапазон выходного напряжения | 18…30 В DC |
| Область стабилизации тока | 35…43 В DC |
| Номинальный выходной ток | 1,34 А |
| Номинальная выходная мощность | 40,2 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Точность установки выходного напряжения | ±1,0% |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,98 (115 В AC), PF≥0,95 (230 В AC), PF≥0,92 (277 В AC) при полной нагрузке |
| Полные гармонические искажения | THD<20% (при нагрузке ≥60% для 115/230 В AC; ≥75% для 277 В AC) |
| КПД (тип.) | 88,5% |
| Входной ток (тип.) | 0,43 А (115 В AC); 0,24 А (230 В AC); 0,23 А (277 В AC) |
| Пусковой ток (тип.) | 50 А (twidth=210 мкс при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. число БП на автомате 16 А | 12 шт. (тип B) / 20 шт. (тип C) при 230 В AC |
| Ток утечки | <0,75 мА при 277 В AC |
Диммирование (исполнение B, 3-в-1)
| Методы управления | 1…10 В DC; 10 В PWM; резистивное управление |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Требование по подключению | Не подключать DIM− к −V |
| Примечание по применению | Рекомендуется прямое подключение к LED; не предназначен для работы с дополнительными драйверами |
Защиты
| Защита от перегрузки по току | 95…108%; ограничение тока, автовосстановление после устранения неисправности |
| Защита от короткого замыкания | Режим «hiccup», автовосстановление после устранения неисправности |
| Защита от перенапряжения | 35…43 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение | вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надёжность
| Рабочая температура корпуса | Tcase = −40…+80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | −40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| MTBF | 3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры и исполнение
| Габариты (Д×Ш×В) | 171×61,5×36,8 мм |
| Масса | 0,73 кг |
| Степень защиты оболочки | IP67 (для типа B) |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL8750 (тип «HL»), CSA C22.2 No.250.0-08, BS EN/EN/AS/NZS 61347-1, 61347-2-13 (independent), GB19510.1/14, EAC TP TC 004, KC61347-1/2-13 (кроме AB-типа), J61347-1/2-13; IP65 или IP67 approved; проектирование по BS EN/EN60335-1 (по запросу) |
| Помехоустойчивость | BS EN/EN61000-4-2/3/4/5/6/8/11; BS EN/EN61547; BS EN/EN55024; уровень «light industry» (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ), KS C 9815, KS C 9547, EAC TP TC 020 |
| Эмиссия помех | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547; EAC TP TC 020 |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск по выходному напряжению включает погрешность установки, стабилизацию по сети и по нагрузке.
- Режимы питания LED-модуля см. в разделе «Методы питания светодиодного модуля» (график областей CV/CC).
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного изделия; конечный производитель должен повторно подтвердить EMC на уровне всей установки.
- Для соответствия актуальным требованиям ErP для светильников данный LED-драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Типичный ресурс >62 000 ч достигается при температуре корпуса Tcase (особенно в точке tc / TMP по DLC) около 75°C или ниже.
- Снижение допустимой температуры окружающей среды при высоте эксплуатации выше 2000 м: 3,5°C/1000 м для моделей без вентилятора.
- Перед применением учитывать указания по монтажу и обеспечению заявленной влагозащиты (руководство пользователя).
- Продукция из регионов Америки может иметь только маркировки UL, CE и UKCA.
