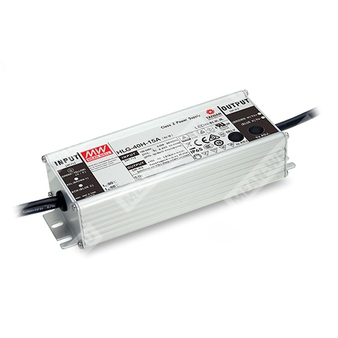

HLG-40H-36A - AC/DC LED драйвер 40 Вт с выходом 36 В и регулировкой выходных параметров встроенным потенциометром.
Расшифровка партномера
- HLG — серия источников питания (LED драйвер) MEAN WELL.
- 40H — номинальная выходная мощность 40 Вт, исполнение серии H.
- 36 — номинальное выходное напряжение 36 В.
- A — исполнение с IP65 и возможностью регулировки выходного напряжения и выходного тока встроенным потенциометром (Io/Vo adjustable).
Назначение и режим работы
Драйвер HLG-40H-36A предназначен для питания светодиодных нагрузок и работает в двухрежимной характеристике:
стабилизация напряжения + стабилизация тока (переход в область ограничения тока при соответствующей нагрузке).
Реализованы защиты от короткого замыкания, перегрузки по току, перенапряжения и перегрева.
Выходные параметры (модель 36 В)
| Номинальное выходное напряжение |
36 В |
| Область стабилизации тока (диапазон выходного напряжения при режиме CC) |
41–49 В |
| Номинальный выходной ток |
1,12 А |
| Номинальная выходная мощность |
40,32 Вт |
| Диапазон регулировки выходного напряжения (исп. A) |
21,6–36 В |
| Диапазон регулировки выходного тока (исп. A) |
0,67–1,12 А |
| Пульсации и шум (макс.) |
300 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
| Регулирование по входному напряжению |
±0,5% |
| Регулирование по нагрузке |
±0,5% |
| Защита от перегрузки по току |
95–108%; ограничение тока, автовосстановление после устранения неисправности |
| Защита от короткого замыкания |
«Hiccup» режим, автовосстановление после устранения неисправности |
| Защита от перенапряжения |
41–49 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после повторного включения питания |
Входные параметры
| Диапазон входного напряжения |
90–305 VAC / 127–431 VDC |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 VAC; PF≥0,95 при 230 VAC; PF≥0,92 при 277 VAC (при полной нагрузке) |
| Полный коэффициент гармонических искажений |
THD<20% (при нагрузке ≥60% для 115/230 VAC; при нагрузке ≥75% для 277 VAC) |
| КПД (тип.) |
88,5% |
| Входной ток (тип.) |
0,43 А при 115 VAC; 0,24 А при 230 VAC; 0,23 А при 277 VAC |
| Пусковой ток (тип.) |
50 А (длительность 210 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Максимальное число БП на автомате 16 А |
12 шт. (автомат типа B) / 20 шт. (автомат типа C) при 230 VAC |
| Ток утечки |
<0,75 мА при 277 VAC |
Изоляция и электрическая прочность
| Испытательное напряжение |
вход–выход: 3,75 кВ AC; вход–PE: 2 кВ AC; выход–PE: 1,5 кВ AC |
| Сопротивление изоляции |
вход–выход / вход–PE / выход–PE: 100 МОм (500 VDC, 25°C, 70% RH) |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase = −40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20–95% RH (без конденсации) |
| Температура/влажность хранения |
−40…+80°C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10–500 Гц, 5G, 12 мин/1 цикл; 72 мин по осям X, Y, Z |
| MTBF |
3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические и конструктивные параметры
| Габаритные размеры (Д×Ш×В) |
171×61,5×36,8 мм |
| Масса |
0,73 кг |
| Степень защиты оболочки (исп. A) |
IP65 |
| Исполнение корпуса |
металлический корпус, класс I |
| Длина проводов |
300 ±20 мм (вход/выход) |
Соответствие стандартам безопасности и ЭМС
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.0-08, BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13 (независимый),
GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме AB-типа), J61347-1, J61347-2-13;
степень защиты IP65 или IP67 одобрена; проектирование по BS EN/EN60335-1 (по запросу)
|
| ЭМС (помехоустойчивость) |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024;
уровень «light industry» (импульсные перенапряжения: линия–PE 4 кВ, линия–линия 2 кВ), KS C 9815, KS C 9547, EAC TP TC 020
|
| ЭМС (помехоэмиссия) |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%);
BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547; EAC TP TC 020
|
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 VAC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", с оконечной емкостью 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, регулирование по входному напряжению и по нагрузке.
- Область стабилизации тока приведена как «методика питания LED модуля»; см. раздел по методам управления нагрузкой.
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от монтажа, производитель конечного изделия должен повторно подтвердить соответствие требованиям по ЭМС на всей установке.
- Для выполнения требований актуальных ErP-регламентов для светильников данный LED драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Указанный типовой ресурс достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C на каждые 1000 м высоты (для безвентиляторных моделей) при высоте эксплуатации более 2000 м (6500 ft).
- Для указаний по монтажу и обеспечению влагозащиты следует использовать руководство пользователя по установке.
- Для A/AB-исполнений при встраиваемом применении требуется учитывать условия соответствия применению типа HL.
- Изделия, поставляемые из регионов Америк, могут иметь только маркировки UL, CE и UKCA; по деталям требуется уточнение у представителя MEAN WELL.
