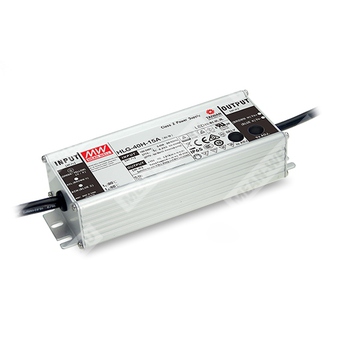

HLG-40H-42A - AC/DC драйвер светодиодов 40 Вт с комбинированной стабилизацией напряжения и тока и подстройкой выходных параметров.
Расшифровка партномера
- HLG — серия LED-драйверов.
- 40H — номинальная мощность 40 Вт (серия HLG-40H).
- 42 — номинальное выходное напряжение 42 В.
- A — исполнение с IP65, а также регулировкой выходного напряжения и выходного тока встроенными потенциометрами (Io/Vo adjustable).
Назначение и принцип работы
HLG-40H-42A предназначен для питания светодиодных нагрузок и может работать в двух режимах:
стабилизация напряжения и стабилизация тока (ограничение тока в области постоянного тока).
Поддерживается работа от широкого диапазона сетевого напряжения и эксплуатация при конвекционном охлаждении.
Выходные параметры (модель HLG-40H-42)
| Номинальное выходное напряжение |
42 В |
| Диапазон выходного напряжения |
25,2…42 В |
| Номинальный выходной ток |
0,96 А |
| Номинальная мощность |
40,32 Вт |
| Пульсации и шум (макс.) |
200 мВ пик‑пик |
| Область стабилизации тока (область постоянного тока) |
41…49 В |
| Точность установки выходного напряжения |
±0,5% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Регулировка выходного напряжения (для A-типа) |
40…46 В |
| Регулировка выходного тока (для A-типа) |
0,58…0,96 А |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Частота входной сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока |
THD < 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
88,5% |
| Входной ток (тип.) |
0,43 А / 115 В AC; 0,24 А / 230 В AC; 0,23 А / 277 В AC |
| Пусковой ток (тип.) |
50 А (ширина 210 мкс, измерено при 50% Iпик) при 230 В AC; по NEMA 410 |
| Макс. количество БП на автомате 16 А |
12 шт. (автомат тип B) / 20 шт. (автомат тип C) при 230 В AC |
| Ток утечки |
< 0,75 мА при 277 В AC |
Защиты и поведение при авариях
| Перегрузка по току |
95…108% (ограничение тока; автоматическое восстановление после устранения неисправности) |
| Короткое замыкание |
Режим «hiccup»; автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
41…49 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Временные параметры
| Время запуска / нарастания (тип.) |
500 мс / 80 мс при 115 В AC; 500 мс / 80 мс при 230 В AC |
| Время удержания (тип.) |
16 мс при 115 В AC и 230 В AC |
Электрическая прочность и изоляция
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля) |
2 кВ AC |
| Испытательное напряжение (выход–корпус/земля) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход–выход, вход–корпус/земля, выход–корпус/земля) |
ЭМС (нормативное соответствие)
| Устойчивость к помехам |
Соответствие EN/IEC 61000-4-2,3,4,5,6,8,11; EN/IEC 61547; EN/IEC 55024;
уровень «light industry» (импульсные перенапряжения: линия–земля 4 кВ, линия–линия 2 кВ), KS C 9815, KS C 9547, EAC TP TC 020
|
| Помехоэмиссия |
Соответствие EN/IEC 55015; EN/IEC 61000-3-2 класс C (при нагрузке ≥60%); EN/IEC 61000-3-3;
GB/T 17743, GB17625.1, KS C 9815, KS C 9547, EAC TP TC 020
|
Безопасность (нормативное соответствие)
| Стандарты безопасности |
UL8750 (тип “HL”), CSA C22.2 No.250.0-08, EN/IEC/AS/NZS 61347-1, EN/IEC/AS/NZS 61347-2-13 (независимый),
GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (кроме AB-типа),
J61347-1, J61347-2-13; EN60335-1 (по запросу)
|
Климатические и эксплуатационные параметры
| Макс. температура корпуса |
Tcase = +80°C |
| Рабочая температура корпуса |
Tcase = −40…+80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
−40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/1 цикл, в течение 72 мин по осям X, Y, Z |
Конструктивные и механические данные
| Степень защиты оболочки |
IP65 (исполнение A) |
| Габаритные размеры (Д×Ш×В) |
171 × 61,5 × 36,8 мм |
| Масса |
0,73 кг |
Подключение (цветовая маркировка проводов)
| Вход AC |
AC/L — коричневый; AC/N — синий; FG (PE) — зелёный/жёлтый |
| Выход DC |
+V — красный; −V — чёрный |
Примечания
- Если не указано иначе, параметры измеряются при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с применением витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, подключённых параллельно.
- Допуск включает: допуск установки, линейную стабилизацию и стабилизацию по нагрузке.
- Методики питания LED-модулей соответствуют разделу «Driving methods of LED module».
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; при повторных включениях/выключениях возможно увеличение времени запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; соответствие по ЭМС зависит от монтажа, производитель конечного изделия должен подтвердить соответствие для всей установки.
- Для выполнения требований актуальных норм ErP для светильников данный драйвер допускается использовать только после выключателя и без постоянного подключения к сети.
- Типовая наработка соответствует эксплуатации при температуре корпуса, в особенности в контрольной точке tc (или TMP по DLC), порядка 75°C или ниже.
- Снижение допустимой температуры окружающей среды по высоте: 3,5°C на 1000 м для безвентиляторных моделей при высоте более 2000 м.
- Перед применением следует учитывать указания по установке и по обеспечению степени защиты IP.
- Для исполнения A необходимо учитывать встроенное применение для соответствия применению типа HL.
