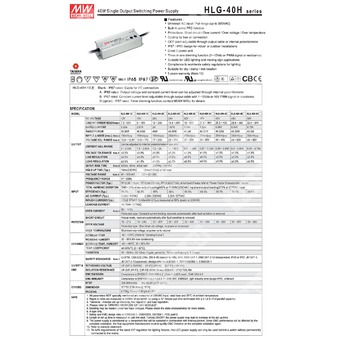

HLG-40H-48 - AC/DC драйвер светодиодов 40 Вт с выходом 48 В и режимами стабилизации напряжения/тока.
Идентификация и расшифровка партномера
Партномер: HLG-40H-48
- HLG — серия LED-драйверов.
- 40H — номинальная мощность 40 Вт (серия HLG-40H).
- 48 — номинальное выходное напряжение 48 В DC.
- Суффикс типа (A/B/AB/D или без суффикса) — функциональные опции и уровень IP (для HLG-40H-48 в таблице присутствует базовая модель; для суффиксов: Blank/B/D = IP67, A/AB = IP65).
Назначение и принцип работы
HLG-40H-48 — источник питания для светодиодных систем, выполненный по схеме постоянное напряжение + постоянный ток.
Устройство может работать в области стабилизации напряжения (CV) и переходить в область стабилизации тока (CC) в пределах заданного диапазона постоянного тока.
Предусмотрены защиты: короткое замыкание (hiccup), перегрузка по току (ограничение), перенапряжение и перегрев (отключение с восстановлением после перепитания).
Ключевые особенности (серия HLG-40H)
- Выходной режим: постоянное напряжение + постоянный ток.
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус, исполнение Class I.
- Подходит для внутреннего и наружного монтажа при соответствующем исполнении IP.
- Тип “HL” для применения в Class I, Division 2 hazardous (classified) location (для серии).
Выходные параметры (модель HLG-40H-48)
| Номинальное выходное напряжение |
48 В DC |
| Диапазон выходного напряжения |
28,8…48 В |
| Номинальный выходной ток |
0,84 А |
| Номинальная мощность |
40,32 Вт |
| Область стабилизации тока (CC region) |
41…49 В |
| Пульсации и шум (макс.) |
300 мВп-п |
| Точность выходного напряжения (допуск) |
±0,5% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармоник THD |
<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
89,5% |
| Ток потребления AC (тип.) |
0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток (тип.) |
50 А (холодный старт; измерение при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. количество блоков на автомате 16 А |
12 шт. (автомат типа B) / 20 шт. (автомат типа C) при 230 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
Временные параметры
| Время запуска / нарастания (прим.) |
500 мс / 80 мс при 115 В AC; 500 мс / 80 мс при 230 В AC |
| Время удержания (тип.) |
16 мс при 115 В AC; 16 мс при 230 В AC |
Защиты
| Короткое замыкание |
Режим hiccup; автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
95…108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
48…58 В; отключение выходного напряжения, восстановление после перепитания |
| Перегрев |
Отключение выходного напряжения, восстановление после перепитания |
Электробезопасность и изоляция
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-PE) |
2 кВ AC |
| Испытательное напряжение (выход-PE) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25°C / 70% RH (вход-выход, вход-PE, выход-PE) |
ЭМС (нормативная совместимость)
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень light industry (грозоимпульс L-PE 4 кВ, L-L 2 кВ); KS C 9815, KS C 9547, EAC TP TC 020 |
| Помехоэмиссия |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547; EAC TP TC 020 |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase: -40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF |
3395,8 тыс. ч (мин.) Telcordia SR-332 (Bellcore); 345,8 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические параметры
| Габариты (Д×Ш×В) |
171×61,5×36,8 мм |
| Масса |
0,73 кг |
| Упаковка |
20 шт./15,6 кг/0,9 CUFT |
Степень защиты оболочки (IP)
Для серии HLG-40H уровень IP зависит от исполнения (суффикса):
- Без суффикса (Blank): IP67, ток и напряжение фиксированные.
- A: IP65, ток и напряжение регулируемые встроенными подстроечными элементами.
- B: IP67, диммирование «3 в 1» (1–10 В DC / 10 В PWM / сопротивление).
- AB: IP65, регулировка Io/Vo + диммирование «3 в 1» (кроме AB-исполнения указано исключение по KC в перечне стандартов).
- D: IP67, таймерное диммирование (по запросу).
Подключение и проводники (серия, по схемам)
- Вход AC: AC/L (коричневый), AC/N (синий), FG/PE (зелёно-жёлтый).
- Выход DC: +V (красный), -V (чёрный).
- Диммирование (для B/AB типов): DIM+ (фиолетовый), DIM- (розовый). Указание: не соединять DIM- с -V.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" с конденсаторами 0,1 мкФ и 47 мкФ, включенными параллельно.
- Допуск выходного напряжения включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методы питания светодиодного модуля приведены в разделе о способах управления LED-модулями.
- При низких входных напряжениях может потребоваться дерейтинг; см. раздел статических характеристик.
- Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; характеристики ЭМС зависят от монтажа, и производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС на уровне всей установки.
- Для выполнения требований актуального ErP для светильников данный LED-драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Соответствие типичной наработке на отказ >62 000 часов достигается при Tcase (точка tc или TMP по DLC) около 75°C или ниже.
- Дерейтинг по температуре окружающей среды для эксплуатации на высотах свыше 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Для указаний по применению и условиям обеспечения влагозащиты IP следует использовать руководство пользователя (LED_EN.pdf).
- Для A/AB типов необходимо учитывать встроенные функции при применении для соответствия Type HL.
- Продукция, поставляемая в регионы Америки, может иметь только маркировки UL, CE и UKCA; для уточнения требуется обращение к поставщику MEAN WELL.
