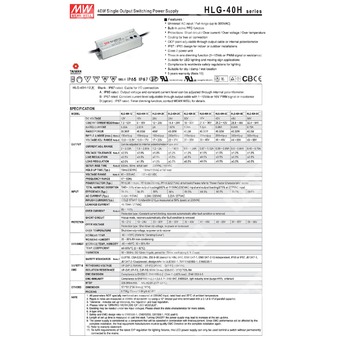

HLG-40H-48B - герметичный AC/DC драйвер светодиодов 40 Вт с режимами постоянного напряжения и ограничения тока, с диммированием 3-в-1.
Расшифровка партномера
- HLG — серия драйверов светодиодов (металлический корпус, промышленное исполнение).
- 40H — номинальная мощность 40 Вт, исполнение семейства HLG-xxH.
- 48 — номинальное выходное напряжение 48 В.
- B — исполнение с функцией диммирования «3 в 1» (1…10 В DC, 10 В PWM, резистор), степень защиты IP67.
Назначение и принцип работы
HLG-40H-48B — импульсный AC/DC источник питания для светодиодных систем, работающий в комбинированном режиме
постоянного напряжения с переходом в область стабилизации тока (ограничение) при перегрузке по току.
Допускает прямое питание светодиодных модулей в области постоянного тока, а также работу как источник постоянного напряжения в своей области.
Ключевые особенности
- Выход: режим «постоянное напряжение + постоянный ток (ограничение)».
- Встроенная активная коррекция коэффициента мощности (PFC).
- Металлический корпус, класс I.
- Степень защиты: IP67 (исполнение B).
- Функция диммирования «3 в 1» для B-типа (1…10 В DC / 10 В PWM / резистор).
- Работа при свободной конвекции (без вентилятора).
Электрические параметры выхода (модель HLG-40H-48)
| Номинальное выходное напряжение |
48 В |
| Диапазон выходного напряжения (область CV) |
28,8…48 В |
| Номинальный ток |
0,84 А |
| Номинальная мощность |
40,32 Вт |
| Пульсации и шум (макс.) |
300 мВ пик‑пик |
| Допуск по выходному напряжению |
±0,5% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Область постоянного тока (диапазон выходного напряжения) |
41…49 В |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Частотный диапазон |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,95 при 230 В AC; PF ≥ 0,92 при 277 В AC (при полной нагрузке) |
| Полный коэффициент гармоник тока |
THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) |
89,5% |
| Входной ток (тип.) |
0,43 А / 115 В AC; 0,24 А / 230 В AC; 0,23 А / 277 В AC |
| Пусковой ток (тип.) |
50 А (длительность 210 мкс, измерение при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Максимальное число БП на автомате 16 А |
12 шт. (тип B) / 20 шт. (тип C) при 230 В AC |
| Ток утечки |
< 0,75 мА / 277 В AC |
Диммирование (исполнение B, «3 в 1»)
| Методы управления током |
1…10 В DC; 10 В PWM (100 Гц…3 кГц); внешнее сопротивление |
| Ток источника в цепи диммирования (тип.) |
100 мкА |
| Важное требование подключения |
Не соединять DIM- с -V |
Защиты
| Короткое замыкание |
«Hiccup» режим, автовосстановление после устранения неисправности |
| Перегрузка по току |
95…108%: ограничение тока, автовосстановление после устранения неисправности |
| Перенапряжение на выходе |
48…58 В: отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение |
Вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции |
Вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Диапазон температуры корпуса |
Tcase = -40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Вибрация |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF |
3395,8 тыс. ч (мин., Telcordia SR-332); 345,8 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) |
171 × 61,5 × 36,8 мм |
| Масса |
0,73 кг |
Степень защиты и исполнение
| Степень защиты корпуса |
IP67 (для типа B) |
| Исполнение корпуса |
Металлический корпус, класс I |
Временные параметры
| Время включения / нарастания (прим.) |
500 мс / 80 мс (115 В AC); 500 мс / 80 мс (230 В AC) |
| Время удержания (тип.) |
16 мс (115 В AC, 230 В AC) |
Назначение проводов (B-тип)
| AC/L |
коричневый |
| AC/N |
синий |
| FG (PE) |
зелёный/жёлтый |
| +V |
красный |
| -V |
чёрный |
| DIM+ |
фиолетовый |
| DIM- |
розовый |
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с применением 12-дюймовой витой пары, с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает: установочную погрешность, стабилизацию по сети и по нагрузке.
- Методика выбора режима питания светодиодного модуля приведена в разделе «Способы питания LED модуля».
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время включения измеряется при первом «холодном» старте; циклы включения/выключения могут увеличивать время включения.
- Драйвер рассматривается как компонент конечного изделия; ЭМС зависит от конечного монтажа, требуется повторная квалификация на уровне изделия.
- Для выполнения требований актуального ErP по светильникам драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Типовая наработка > 62 000 ч достигается при температуре корпуса (tc/TMP) порядка 75°C или ниже.
- Снижение допустимой температуры окружающей среды на высоте более 2000 м: 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- По примечаниям по установке и обеспечению степени защиты IP руководствоваться пользовательским руководством производителя.
- Обозначение параметра tc на чертежах — точка контроля максимальной температуры корпуса.
