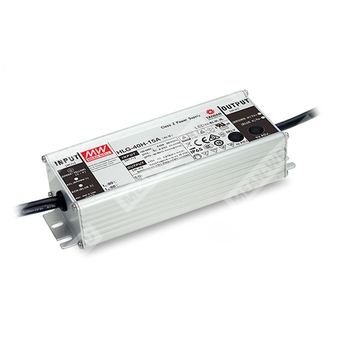

HLG-40H-54A - AC/DC LED-драйвер 40 Вт с комбинированным режимом постоянного напряжения и постоянного тока для питания светодиодных нагрузок.
Расшифровка партномера
- HLG — серия источников питания (LED драйвер).
- 40H — номинальная мощность 40 Вт, исполнение серии H.
- 54 — номинальное выходное напряжение 54 В DC.
- A — исполнение с IP65; выходные параметры Vo и Io регулируемые встроенным потенциометром (кроме AB-типа).
Назначение и общие сведения
HLG-40H-54A — герметизированный LED-драйвер в металлическом корпусе с активной коррекцией коэффициента мощности (PFC),
работающий от широкого диапазона входных напряжений и обеспечивающий выход в режиме Constant Voltage + Constant Current.
Допускает эксплуатацию при свободной конвекции и предназначен для применения в системах светодиодного освещения (в т.ч. уличного и промышленного).
Ключевые особенности
- Выходной режим: постоянное напряжение + ограничение по току (CV+CC).
- Активная PFC.
- Металлический корпус, исполнение Class I (по конструкции корпуса).
- Степень защиты: IP65 (для исполнения A).
- Выходные параметры Vo/Io регулируются встроенным потенциометром (A-тип).
Выходные параметры (модель HLG-40H-54)
| Номинальное выходное напряжение |
54 В DC |
| Диапазон регулировки выходного напряжения |
49…58 В (для A-типа — регулируется встроенным потенциометром) |
| Номинальный выходной ток |
0,75 А |
| Диапазон регулировки выходного тока |
0,45…0,75 А (для A-типа — регулируется встроенным потенциометром) |
| Номинальная мощность |
40,5 Вт |
| Пульсации и шум |
300 мВп-п (макс.) |
| Точность установки выходного напряжения |
±1,0% |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Область постоянного тока (Constant Current Region) |
59…68 В |
Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты |
47…63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,95 при 230 В AC; PF≥0,92 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока |
THD<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
89,5% |
| Входной ток (тип.) |
0,43 А при 115 В AC; 0,24 А при 230 В AC; 0,23 А при 277 В AC |
| Пусковой ток (тип.) |
50 А (холодный старт; измерение при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Макс. количество блоков на автомате 16 А |
12 шт. (автомат типа B) / 20 шт. (автомат типа C) при 230 В AC |
| Ток утечки |
<0,75 мА при 277 В AC |
Динамические параметры
| Время запуска и нарастания |
500 мс / 80 мс при 115 В AC; 500 мс / 80 мс при 230 В AC |
| Время удержания (тип.) |
16 мс при 115 В AC, 230 В AC |
Защиты
| Защита от короткого замыкания |
Импульсный режим (hiccup), автовосстановление после устранения аварии |
| Защита от перегрузки по току |
95…108%; ограничение тока, автовосстановление после устранения аварии |
| Защита от перенапряжения |
Отключение выходного напряжения, восстановление после повторного включения питания |
| Защита от перегрева |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение (вход-выход) |
3,75 кВ AC |
| Испытательное напряжение (вход-FG) |
2 кВ AC |
| Испытательное напряжение (выход-FG) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм при 500 В DC, 25°C, 70% RH (вход-выход, вход-FG, выход-FG) |
Условия эксплуатации и надежность
| Рабочая температура корпуса |
Tcase = -40…+80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+80°C; 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…60°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X/Y/Z |
| MTBF |
3395,8 тыс. ч (мин.) Telcordia SR-332; 345,8 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Конструктивные и монтажные данные
| Габаритные размеры (Д×Ш×В) |
171×61,5×36,8 мм |
| Масса |
0,73 кг |
| Степень защиты оболочки |
IP65 (A-тип) |
Примечания
- Если параметр не оговорен отдельно, измерения выполняются при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", на конце — конденсаторы 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает: допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Методика выбора режима питания светодиодов приведена в разделе «Способы управления LED-модулем».
- При пониженном входном напряжении может потребоваться дерейтинг; см. раздел «Статические характеристики».
- Время запуска измеряется при первом холодном включении; повторные включения/выключения могут увеличить время запуска.
- Драйвер рассматривается как компонент конечного изделия; итоговую электромагнитную совместимость необходимо подтверждать на уровне конечного устройства.
- Для соответствия актуальным требованиям ErP для светильников данный драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Типовой ресурс серии (>62 000 ч) достигается при Tcase (точка tc/TMP) около 75°C или ниже.
- Снижение допустимой нагрузки по температуре окружающей среды: 3,5°C на 1000 м (для безвентиляторных моделей) при высоте более 2000 м.
- Перед применением учитывать указания руководства по монтажу и обеспечению влагозащиты (IP).
- Для A-типа при встраивании требуется учитывать условия применения для соответствия Type HL.
