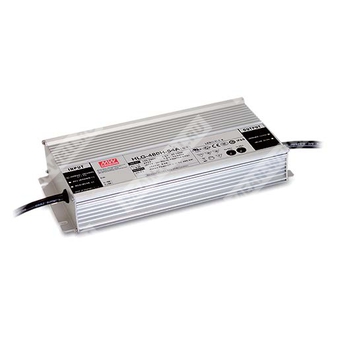

HLG-480H-24 - AC/DC светодиодный драйвер (источник питания) 480 Вт с выходом 24 В и режимами CV+CC.
Расшифровка партномера
HLG — серия герметичных LED-драйверов в металлическом корпусе.
480H — номинальная мощность 480 Вт (исполнение High power).
24 — номинальное выходное напряжение 24 В DC.
Суффикс типа (в данном партномере отсутствует) определяет функциональные опции и класс IP: Blank / A / B / AB / Dx.
Краткое назначение и режимы работы
- Двухрежимный выход: стабилизация напряжения (CV) и стабилизация тока (CC) с ограничением по току в области CC.
- Предназначен для питания светодиодных нагрузок; допускается работа как в режиме прямого питания (CC), так и в режиме CV (обычно через дополнительный DC/DC драйвер).
- Корпус металлический, класс защиты от поражения электрическим током — класс I (требуется защитное заземление FG).
- Встроенная активная коррекция коэффициента мощности (Active PFC).
Выходные параметры (модель HLG-480H-24)
| Номинальное выходное напряжение | 24 В DC |
| Номинальный выходной ток | 20 А |
| Номинальная выходная мощность | 480 Вт |
| Диапазон выходного напряжения | 12…24 В |
| Диапазон регулировки выходного напряжения | 20,4…25,2 В (только для A/AB-исполнений, встроенный потенциометр) |
| Диапазон регулировки выходного тока | 10…20 А (только для A/AB-исполнений, встроенный потенциометр) |
| Пульсации и шум (макс.) | 200 мВп-п |
| Точность установки выходного напряжения | ±1,0% (с учетом допусков настройки, стабилизации по сети и нагрузке) |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область стабилизации тока (тип.) | 27…33 В |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | 0,98 при 115 В AC; 0,97 при 230 В AC; 0,95 при 277 В AC (при полной нагрузке) |
| Потребляемый ток (тип.) | 5 А при 115 В AC; 2,45 А при 230 В AC; 2 А при 277 В AC |
| Пусковой ток (тип.) | 35 А (t=1800 мкс, измерено при 50% Iпик) при 230 В AC; соответствует NEMA 410 (ширина пика) |
| Ток утечки | <0,75 мА при 277 В AC |
| КПД (тип.) | 94% (230 В AC); 94,5% (277 В AC) |
| Коэффициент гармонических искажений тока | THD < 20% (при нагрузке ≥40%, 115/230/277 В AC) |
Временные параметры
| Время запуска и нарастания (тип.) | 500 мс / 80 мс (115 В AC / 230 В AC) |
| Время удержания (тип.) | 16 мс (115 В AC / 230 В AC) |
Защиты
| Короткое замыкание | Ограничение по току (режим CC), автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108% от номинала; ограничение по току (режим CC), автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 27…33 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и изоляционное сопротивление
| Испытательное напряжение (вход–выход) | 3,75 кВ AC |
| Испытательное напряжение (вход–корпус/земля FG) | 2 кВ AC |
| Испытательное напряжение (выход–корпус/земля FG) | 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм (500 В DC, 25°C, 70% RH) |
Условия эксплуатации и окружающая среда
| Рабочая температура корпуса | Tcase = −40…+90°C |
| Максимальная температура корпуса | Tcase = +90°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура и влажность хранения | −40…+80°C; 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C (0…60°C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/1 цикл, 72 мин по осям X,Y,Z |
Надежность и ресурсные показатели
| MTBF | мин. 1185,9 тыс. ч (Telcordia SR-332); мин. 95,4 тыс. ч (MIL-HDBK-217F, 25°C) |
ЭМС и нормативные соответствия
| Стандарты безопасности | UL8750 (Type “HL”), CSA C22.2 No.250.13-12; BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.14/GB19510.1; EAC TP TC 004; KC61347-1; AS/NZS IEC 61347.2.13:2013; AS/NZS 61347.1:2016 |
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке 50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020; KC KN15/KN61547; J55015(H29) (для Blank/A, кроме AB, Dx) |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс Line–Earth 4 кВ, Line–Line 2 кВ); KC KN15/KN61547; J55015(H29) (для Blank/A, кроме AB, Dx); EAC TP TC 020 |
Конструктивные данные
| Корпус | Металлический, класс I |
| Степень защиты IP | IP67 или IP65 (зависит от исполнения: Blank/B/Dx — IP67; A/AB — IP65) |
| Габаритные размеры (Д×Ш×В) | 262×125×43,8 мм |
| Масса | 2,8 кг |
| Упаковка | 4 шт / 12,2 кг / 0,55 CUFT |
Подключение и проводники (типовые для серии)
- Вход: AC/L (коричневый), AC/N (синий), FG (зелено-желтый).
- Выход: Vo+ (красный), Vo− (черный).
- Для B/AB-исполнений: DIM+ (фиолетовый), DIM− (розовый).
Примечания
- 1. Параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- 2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ, подключенными параллельно.
- 3. Допуск: включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- 4. См. раздел о методах питания LED-модуля (область стабилизации тока/напряжения).
- 5. При низком входном напряжении может потребоваться снижение нагрузки; см. статические характеристики.
- 6. Время запуска измерено при первом холодном старте; циклы включения/выключения могут приводить к увеличению времени запуска.
- 7. Драйвер рассматривается как компонент, работающий в составе конечного изделия; итоговая ЭМС зависит от полной инсталляции, производитель конечного изделия должен повторно квалифицировать соответствие директиве ЭМС на всей установке.
- 8. Для выполнения требований актуального регламента ErP для светильников данный LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- 9. Серия соответствует типичной ожидаемой наработке более 62 000 часов при Tcase (особенно точка tc/TMP по DLC) около 75°C или ниже.
- 11. Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высотах эксплуатации выше 2000 м.
- 12. По примечаниям применения и мерам предосторожности по водозащите IP см. руководство пользователя перед использованием.
- 13. Для A/AB-исполнений при встраивании следует учитывать требования применения Type HL.
