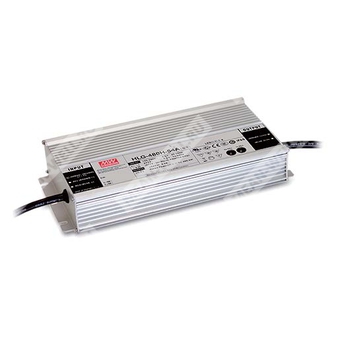

HLG-480H-24B - AC/DC светодиодный драйвер 480 Вт с выходом 24 В и функцией 3-в-1 диммирования (0–10 В, PWM 10 В, сопротивление).
Расшифровка партномера
| HLG | Серия герметичных LED-драйверов MEAN WELL (металлический корпус, промышленное исполнение) |
| 480H | Номинальная мощность 480 Вт, высокоэффективная модификация серии |
| 24 | Номинальное выходное напряжение 24 В (режим стабилизации напряжения с областью стабилизации тока) |
| B | Исполнение с 3-в-1 диммированием (0–10 В DC / PWM 10 В / резистивное), изолированный вход диммирования |
Назначение и принцип работы
HLG-480H-24B — импульсный LED-драйвер с активной коррекцией коэффициента мощности (PFC), рассчитанный на питание светодиодных нагрузок.
Выход реализует двухрежимную характеристику: область стабилизации напряжения (Constant Voltage) и область стабилизации тока (Constant Current) с ограничением тока.
Допускается работа как в режиме прямого питания LED (стабилизация тока), так и в режиме стабилизации напряжения (обычно через дополнительный DC/DC драйвер).
Ключевые особенности
- Режимы: стабилизация напряжения + стабилизация тока (ограничение тока).
- Активный PFC.
- Высокий КПД (тип.): до 94% (для 24 В модели при 230 В AC).
- Безвентиляторное охлаждение, работа при конвекции.
- Металлический корпус, класс защиты I (с заземлением).
- Степень защиты: IP67 (для исполнения Blank/B/Dx), для B-типа указано IP67.
- Функция диммирования 3-в-1 для B-типа, минимальный уровень диммирования около 6%.
Электрические параметры входа
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Частота сети | 47…63 Гц |
| Коэффициент мощности (тип.) | 0,98 (115 В AC), 0,97 (230 В AC), 0,95 (277 В AC) при полной нагрузке |
| Входной ток (тип.) | 5,0 А (115 В AC); 2,45 А (230 В AC); 2,0 А (277 В AC) |
| Пусковой ток (тип.) | 35 А (t = 1800 мкс, измерение при 50% Ipeak) при 230 В AC; соответствует NEMA 410 (по ширине пика) |
| Ток утечки | <0,75 мА при 277 В AC |
| Ограничение по количеству БП на автомат 16 А | 2 шт. (автомат тип B) / 3 шт. (автомат тип C) при 230 В AC |
| Коэффициент гармоник тока (THD) | <20% (при нагрузке ≥40% для 115/230/277 В AC) |
Электрические параметры выхода (HLG-480H-24B)
| Номинальное выходное напряжение | 24 В DC |
| Диапазон выходного напряжения | 12…24 В DC |
| Номинальный ток | 20 А |
| Номинальная мощность | 480 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Точность установки напряжения (суммарно) | ±1,0% (включает разброс установки, влияние сети и нагрузки) |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| КПД (тип.) | 94% (при 230 В AC); 94,5% (при 277 В AC) |
| Температурный коэффициент | ±0,02%/°C (в диапазоне 0…60 °C) |
Функции диммирования (исполнение B)
| Тип диммирования | 3-в-1: 0…10 В DC, PWM 10 В, резистивное |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника диммирования со стороны драйвера (тип.) | 100 мкА |
| Минимальный уровень диммирования | Около 6% (при 0% |
| Падение до 0% тока | Возможно при входе диммирования около 0 Ом или 0 В DC, либо PWM 10 В с 0% скважностью |
| Электрическая развязка | Изолированный вход диммирования |
| Предупреждение по подключению | Не соединять DIM- с Vo- (для режима 0–10 В); не соединять DIM- с Vo+ (для режимов PWM/резистивного) |
Защиты
| Короткое замыкание | Ограничение тока, автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95…108% от номинала; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27…33 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2,0 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Временные параметры
| Время запуска и нарастания (тип.) | 500 мс / 80 мс при 115/230 В AC |
| Время удержания (тип.) | 16 мс при 115/230 В AC |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | −40…+80 °C; 10…95% RH без конденсации |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) | 1185,9 тыс. ч (мин., Telcordia SR-332); 95,4 тыс. ч (мин., MIL-HDBK-217F, 25 °C) |
ЭМС и соответствие стандартам
| ЭМС (излучение) | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 Class C (при нагрузке ≥50%), BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547 (для Blank/A-type), кроме AB, Dx |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2/3/4/5/6/8/11, BS EN/EN61547; импульсные перенапряжения: Line–Earth 4 кВ, Line–Line 2 кВ; EAC TP TC 020; KC KN15, KN61547; J55015 (для Blank/A-type), кроме AB, Dx |
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.14/GB19510.1; IP65 или IP67; EAC TP TC 004; KC61347; AS/NZS IEC 61347.2.13:2013, AS/NZS 61347.1:2016 |
Механические данные
| Габариты (Д×Ш×В) | 262×125×43,8 мм |
| Масса | 2,8 кг |
| Упаковка | 4 шт./12,2 кг/0,55 куб. фут |
| Корпус | Металлический, класс I |
| Степень защиты оболочки | IP67 (для B-типа) |
Подключение и проводники (исполнение B)
| Вход AC | AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый) |
| Выход DC | Vo+ (красный), Vo− (чёрный) |
| Диммирование | DIM+ (фиолетовый), DIM− (розовый) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц при использовании витой пары длиной 12" с оконечиванием конденсаторами 0,1 мкФ и 47 мкФ параллельно.
- Допуск: включает разброс установки, стабилизацию по сети и по нагрузке.
- Область стабилизации тока и особенности согласования с LED-модулем приведены в разделе о методах питания LED-модуля.
- При низком входном напряжении может потребоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время запуска измеряется при первом холодном старте; при циклическом включении/выключении возможно увеличение времени запуска.
- Источник рассматривается как компонент в составе конечного оборудования; ЭМС характеристики зависят от итогового монтажа, производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для полной установки.
- Для выполнения требований актуального ErP для светильников LED-драйвер допускается использовать только за выключателем, без постоянного подключения к сети.
- Снижение допустимой температуры окружающей среды с высотой: 3,5 °C/1000 м для безвентиляторных моделей при высотах более 2000 м (6500 ft).
- По предупреждениям и рекомендациям по водозащищённому монтажу следует руководствоваться руководством пользователя.
- Для B-типа: минимальный уровень диммирования около 6%; при 0%
