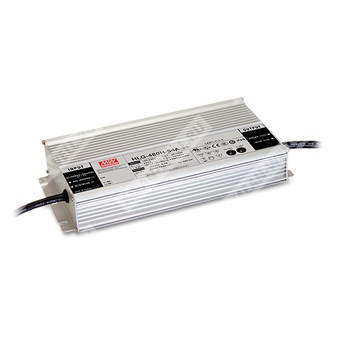

HLG-480H-48A - AC/DC LED-драйвер для питания светодиодных нагрузок в режимах постоянного напряжения и ограничения тока.
Расшифровка партномера
HLG — серия герметичных LED-драйверов в металлическом корпусе с активной коррекцией коэффициента мощности.
480H — номинальная выходная мощность 480 Вт (серия HLG-480H).
48 — номинальное выходное напряжение 48 В DC (вариант ряда 24/30/36/42/48/54 В).
A — исполнение с регулировкой выходного напряжения и выходного тока встроенными потенциометрами; степень защиты IP65.
Назначение и функциональные особенности
- Двойной режим работы: стабилизация выходного напряжения (CV) и ограничение/стабилизация тока (CC) в области постоянного тока.
- Безвентиляторное охлаждение (естественная конвекция), металлический корпус, конструкция класса I.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Защиты: короткое замыкание, перегрузка по току, перенапряжение, перегрев.
Выходные параметры (HLG-480H-48A)
| Номинальное выходное напряжение | 48 В DC |
| Диапазон выходного напряжения | 24 ~ 48 В DC |
| Диапазон регулировки выходного напряжения (Vo ADJ.) | 40,8 ~ 50,4 В (только для A/AB-исполнений, встроенный потенциометр) |
| Номинальный выходной ток | 10 А |
| Диапазон регулировки выходного тока (Io ADJ.) | 5 ~ 10 А (только для A/AB-исполнений, встроенный потенциометр) |
| Номинальная мощность | 480 Вт |
| Пульсации и шум (макс.) | 250 мВп-п |
| Точность установки выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область постоянного тока (диапазон CC) | 53 ~ 63 В (примечание к области CC) |
Входные параметры
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF 0,98 при 115 В AC; PF 0,97 при 230 В AC; PF 0,95 при 277 В AC (при полной нагрузке) |
| КПД (тип.) | 95% при 230 В AC; 95% при 277 В AC |
| Потребляемый ток (тип.) | 5 А при 115 В AC; 2,45 А при 230 В AC; 2 А при 277 В AC |
| Пусковой ток (тип.) | 35 А (холодный пуск, t=1800 мкс, измерено при 50% Iпик) при 230 В AC; по NEMA 410 (width peak) |
| Ток утечки | <0,75 мА при 277 В AC |
| Коэффициент гармоник тока (THD) | < 20% (при нагрузке ≥ 40% / 115 В AC, 230 В AC, 277 В AC) |
Временные параметры
| Время запуска и нарастания | 500 мс / 80 мс (тип.) при 115 В AC / 230 В AC |
| Время удержания (тип.) | 16 мс при 115 В AC / 230 В AC |
Защиты и поведение при авариях
| Короткое замыкание | Ограничение тока (режим CC), автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95 ~ 108% от номинала; ограничение тока (режим CC), автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | Отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-PE: 2 кВ AC; выход-PE: 1,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25°C / 70% RH (для вход-выход, вход-PE, выход-PE) |
ЭМС и стандарты
| ЭМС (излучение) | Соответствие BS EN/EN55015, BS EN/EN61000-3-2 класс C (при нагрузке 50%), BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020; KC KN15, KN61547; J55015(H29) (для Blank/A-типов), исключая AB, Dxx |
| ЭМС (устойчивость) | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозозащита: Линия-PE 4 кВ, Линия-Линия 2 кВ; KC KN15, KN61547; J55015(H29) (для Blank/A-типов), EAC TP TC 020, исключая AB, Dxx |
| Стандарты безопасности | UL8750 (type “HL”), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.14, GB19510.1; EAC TP TC 004; KC61347; AS/NZS IEC 61347.2.13:2013, AS/NZS 61347.1:2016 |
Условия эксплуатации и механические параметры
| Диапазон температуры корпуса (Tcase) | -40 ~ +90°C |
| Максимальная температура корпуса | +90°C |
| Рабочая влажность | 20 ~ 95% RH, без конденсации |
| Температура хранения | -40 ~ +80°C |
| Влажность хранения | 10 ~ 95% RH, без конденсации |
| Вибростойкость | 10 ~ 500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| Температурный коэффициент | ±0,02%/°C (0 ~ 60°C) |
| Габаритные размеры (Д×Ш×В) | 262 × 125 × 43,8 мм |
| Масса | 2,8 кг |
| Упаковка | 4 шт./12,2 кг/0,55 CUFT |
| Степень защиты оболочки | IP65 (исполнение A) |
Подключение (исполнение A)
| Входные проводники | AC/L (коричневый), AC/N (синий), FG/PE (зелёно-жёлтый) |
| Выходные проводники | Vo+ (красный), Vo- (чёрный) |
| Регулировки на корпусе | Vo ADJ., Io ADJ. (встроенные потенциометры) |
Ограничения по установке и включению
| Макс. число БП на автомате 16 А | 2 шт. (автомат тип B) / 3 шт. (автомат тип C) при 230 В AC |
| Высота эксплуатации | Требуется снижение мощности при высоте более 2000 м: 3,5°C/1000 м для безвентиляторных моделей |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12", оконеченной конденсаторами 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает погрешность установки, линейную стабилизацию и стабилизацию по нагрузке.
- Область постоянного тока: см. раздел о методах питания LED-модуля (характеристика CV/CC).
- При низких входных напряжениях может требоваться снижение нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; переключение ВКЛ/ВЫКЛ может увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; из‑за влияния монтажа конечный производитель должен повторно подтвердить соответствие по ЭМС на уровне готового изделия.
- Для выполнения требований актуальных норм ErP для светильников данный LED-драйвер допускается применять только после выключателя и без постоянного подключения к сети.
- Заявленный типовой срок службы >62 000 часов достигается при Tcase (tc point / TMP по DLC) около 75°C или ниже.
- Для указаний по применению и обеспечению влагозащиты требуется соблюдение руководства пользователя по установке.
- Для A/AB исполнений при встраиваемом применении необходимо учитывать требования соответствия применению Type HL.
