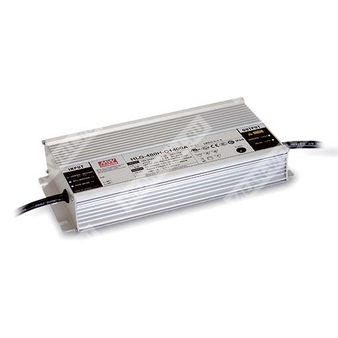

HLG-480H-C1400A - AC/DC драйвер светодиодов постоянного тока 480 Вт для прямого питания LED нагрузок.
Расшифровка партномера
| HLG | Серия источников питания/драйверов светодиодов MEAN WELL для тяжелых условий эксплуатации (металлический корпус, влагозащита). |
| 480H | Номинальная мощность 480 Вт; исполнение с расширенным диапазоном входного напряжения до 305 В~. |
| C | Режим выхода: стабилизация тока (Constant Current), высоковольтный выход. |
| 1400 | Номинальный выходной ток 1400 мА. |
| A | Функциональный вариант: степень защиты IP65; регулировка выходного тока встроенным потенциометром. |
Назначение и общие сведения
- Тип изделия: драйвер LED постоянного тока (выход в режиме стабилизации тока).
- Исполнение: металлический корпус, конструкция класса I (с заземлением).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Диапазон входного напряжения: 90…305 В~ (также 127…431 В=).
- Работа без вентилятора (естественная конвекция).
- Диапазон температуры корпуса при работе: Tcase = −40…+90 °C (при соблюдении условий дерейтинга).
- Защита оболочки: IP65 (для варианта A).
- Параметры выхода и защитные функции соответствуют спецификации серии HLG-480H-C.
Выход (HLG-480H-C1400A)
| Номинальный выходной ток | 1400 мА |
| Номинальная мощность | 480 Вт |
| Диапазон стабилизации тока (рабочее напряжение) | 171…343 В |
| Максимальное напряжение холостого хода | 420 В |
| Диапазон регулировки выходного тока | 700…1400 мА (для A/AB-типов через встроенный потенциометр) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность стабилизации тока | ±5% |
| Время установления | 500 мс при 115 В~ / 230 В~ |
| Температурный коэффициент | ±0,02%/°C (0…60 °C) |
Вход
| Диапазон входного напряжения | 90…305 В~ |
| Диапазон входного напряжения (пост. ток) | 127…431 В= |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности при полной нагрузке (тип.) | ≥0,98 при 115 В~; ≥0,97 при 230 В~; ≥0,95 при 277 В~ |
| Коэффициент гармонических искажений тока (THD) | <20% при нагрузке ≥40% (115/230/277 В~) |
| КПД (тип.) | 95% |
| Потребляемый ток (тип.) | 5,0 А при 115 В~; 2,45 А при 230 В~; 2,0 А при 277 В~ |
| Пусковой ток (тип.) | 35 А (twidth = 1800 мкс, измерено при 50% Ipeak) при 230 В~; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В~ |
| Макс. число источников на автомате 16 А (230 В~) | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) |
Защиты
| Короткое замыкание | Режим стабилизации тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 432…473 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Безопасность, изоляция, ЭМС
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (независимый), BS EN/EN62384; GB19510.14, GB19510.1; IP65 или IP67; EAC TP TC 004; AS/NZS IEC 61347.2.13:2013, AS/NZS 61347.1:2016 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия-Земля 4 кВ, Линия-Линия 2 кВ); EAC TP TC 020 |
| ЭМС (излучение) | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-Выход: 3,75 кВ~; Вход-Земля (FG): 2 кВ~; Выход-Земля (FG): 1,5 кВ~ |
| Сопротивление изоляции | Вход-Выход, Вход-FG, Выход-FG: 100 МОм / 500 В= / 25 °C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = −40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | −40…+80 °C, 10…95% RH, без конденсации |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/1 цикл; суммарно 72 мин по осям X, Y, Z |
| Средняя наработка на отказ (MTBF) | минимум 1350,9 тыс. ч (Telcordia SR-332/Bellcore); минимум 110,5 тыс. ч (MIL-HDBK-217F, 25 °C) |
Механические параметры
| Габаритные размеры (Д×Ш×В) | 262×125×43,8 мм |
| Масса и упаковка | 2,8 кг; 4 шт./12,2 кг/0,55 CUFT |
Степень защиты оболочки и конструкция
| Степень защиты IP | IP65 (вариант A) |
| Класс электрической защиты | Класс I (подключение защитного проводника FG) |
Подключение (цветовая маркировка проводов)
- Вход сети: AC/L (коричневый), AC/N (синий), FG (зелено-желтый).
- Выход: Vo+ (коричневый), Vo− (синий).
- Для варианта A: проводов DIM+ / DIM− нет (функция 3-в-1 диммирования относится к B/AB-типам).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В~, номинальном токе и температуре окружающей среды 25 °C.
- Методы подключения светодиодного модуля: см. раздел по методам питания LED модуля (переход в область стабилизации тока).
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; ориентироваться по статическим характеристикам.
- Время установления измеряется при первом холодном пуске; повторные включения/выключения питания могут увеличивать время установления.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; ЭМС зависит от монтажа, требуется повторная квалификация ЭМС для конечного изделия.
- Для соответствия требованиям актуальных ErP-регламентов драйвер должен применяться только после выключателя и не должен быть постоянно подключен к сети.
- Ресурс серии соответствует заявленной наработке при температуре корпуса (точка tc / TMP по DLC) около 75 °C или ниже.
- Дерейтинг по высоте: для безвентиляторных моделей снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м при высотах более 2000 м (6500 ft).
- По рекомендациям по установке и обеспечению влагозащиты следует руководствоваться руководством пользователя производителя.
- Для A/AB-типов при встраиваемом применении необходимо учитывать требования соответствия применению Type HL.
