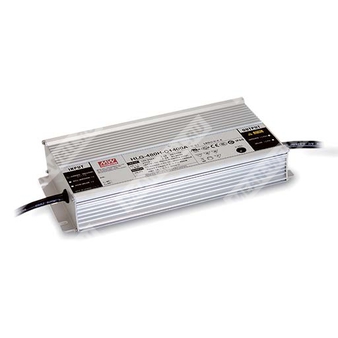

HLG-480H-C1400B - светодиодный драйвер AC/DC постоянного тока для прямого питания LED‑нагрузки.
Расшифровка партномера HLG-480H-C1400B
- HLG — серия герметичных драйверов для LED освещения.
- 480H — номинальная мощность 480 Вт, исполнение с расширенным входным диапазоном до 305 В~.
- C — режим стабилизации тока (Constant Current).
- 1400 — номинальный выходной ток 1400 мА.
- B — исполнение с функцией диммирования «3 в 1» (0–10 В=, PWM 10 В, резистор) и степенью защиты IP67.
Назначение и функциональные особенности
- Выход в режиме стабилизированного тока для непосредственного питания светодиодов.
- Встроенная активная коррекция коэффициента мощности (PFC).
- Функция адаптации к условиям среды: автоматическая подстройка выходных параметров для выхода в требуемую область стабилизации тока.
- Корпус металлический, конструкция класса I (с защитным заземлением FG).
- Степень защиты корпуса IP67 (для исполнения B).
Выходные параметры (OUTPUT) — HLG-480H-C1400
| Номинальный выходной ток | 1400 мА |
| Номинальная выходная мощность | 480 Вт |
| Область стабилизации тока (диапазон выходного напряжения) | 171–343 В |
| Максимальное напряжение холостого хода | 420 В |
| Диапазон регулировки выходного тока | 700–1400 мА |
| Пульсации выходного тока | не более 5,0% при номинальном токе |
| Точность (допуск) выходного тока | ±5% |
| Время установления | 500 мс при 115 В~ и 230 В~ |
Входные параметры (INPUT)
| Диапазон входного напряжения | 90–305 В~; 127–431 В= |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности при полной нагрузке | ≥0,98 при 115 В~; ≥0,97 при 230 В~; ≥0,95 при 277 В~ |
| Коэффициент гармонических искажений тока (THD) | <20% при нагрузке ≥40% (115/230/277 В~) |
| КПД (тип.) | 95% |
| Входной ток (тип.) | 5,0 А при 115 В~; 2,45 А при 230 В~; 2,0 А при 277 В~ |
| Пусковой ток (тип.) | 35 А (twidth=1800 мкс, измерено при 50% Ipeak) при 230 В~; по NEMA 410 |
| Ток утечки | <0,75 мА при 277 В~ |
| Максимальное число источников на автомате 16 А | 2 шт. (тип B) / 3 шт. (тип C) при 230 В~ |
Диммирование (DIMMING) — исполнение B
Тип: «3 в 1» — управление уровнем выходного тока между DIM+ и DIM- одним из способов:
- 0–10 В= (аналоговое);
- PWM 10 В (частота 100 Гц – 3 кГц);
- резистивное управление.
| Минимальный уровень диммирования | около 6% (при 0% |
| Возможность снижения до 0% | возможна при входе диммирования около 0 кОм или 0 В=, либо PWM 10 В с 0% скважностью |
| Ток источника сигнала диммирования (тип.) | 100 мкА |
| Требование по подключению | не соединять DIM- с Vo- |
Рекомендация: прямое подключение к LED‑нагрузке; не предназначен для работы с дополнительными драйверами.
Защиты (PROTECTION)
| Короткое замыкание | режим стабилизации тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 432–473 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции (SAFETY)
| Испытательное напряжение | Вход–выход: 3,75 кВ~; вход–FG: 2,0 кВ~; выход–FG: 1,5 кВ~ |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В= / 25°C / 70% RH |
ЭМС (SAFETY & EMC)
| Устойчивость к помехам | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «light industry» (грозоимпульс Line–Earth 4 кВ, Line–Line 2 кВ); EAC TP TC 020 |
| Эмиссия помех | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
Условия эксплуатации и окружающая среда (ENVIRONMENT)
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса (Tcase) | +90°C |
| Рабочая влажность | 20–95% RH без конденсации |
| Температура и влажность хранения | -40…+80°C, 10–95% RH без конденсации |
| Температурный коэффициент | ±0,02%/°C (0…60°C) |
| Виброустойчивость | 10–500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X,Y,Z |
Механические параметры (OTHERS)
| Габаритные размеры (Д×Ш×В) | 262×125×43,8 мм |
| Масса и упаковка | 2,8 кг; 4 шт./12,2 кг/0,55 CUFT |
| Степень защиты | IP67 (исполнение B) |
Ресурсные показатели
| Наработка на отказ (MTBF) | мин. 1350,9 тыс. часов (Telcordia SR-332/Bellcore); мин. 110,5 тыс. часов (MIL-HDBK-217F, 25°C) |
Соответствие стандартам безопасности
| Стандарты |
UL8750 (тип “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.14, GB19510.1; IP65/IP67; EAC TP TC 004; AS/NZS IEC 61347.2.13:2013, AS/NZS 61347.1:2016 |
Подключение и проводники (для B-типа)
- Вход: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый).
- Выход: Vo+ (коричневый), Vo- (синий).
- Диммирование: DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В~, номинальном токе и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED‑модуля».
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время установления измерено при первом холодном запуске; повторные включения/выключения могут увеличить время установления.
- Источник рассматривается как компонент, работающий в составе конечного оборудования; ЭМС зависит от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие ЭМС для полной установки.
- Для выполнения требований актуального ErP для светильников драйвер допускается к применению только после выключателя, без постоянного подключения к сети.
- Рекомендации по высотной дерегулировке: снижение допустимой температуры окружающей среды на 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Перед применением учитывать требования руководства пользователя по монтажу и обеспечению влагозащиты IP.
- Для исполнения A/AB при встраивании требуется учёт условий соответствия применению Type HL.
