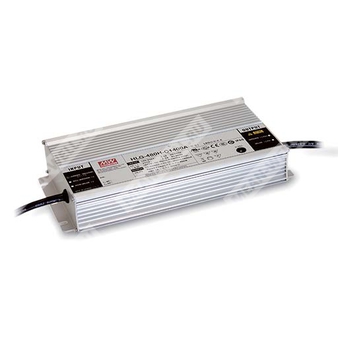

HLG-480H-C1750B - светодиодный источник питания (драйвер) AC/DC 480 Вт с выходом постоянного тока и функцией диммирования.
Расшифровка партномера HLG-480H-C1750B
| HLG | Серия светодиодных драйверов MEAN WELL (металлический корпус, активная коррекция коэффициента мощности, исполнение для тяжелых условий) |
| 480H | Номинальная мощность 480 Вт; исполнение с расширенным входным диапазоном до 305 В AC |
| -C | Режим постоянного тока (Constant Current Mode) |
| 1750 | Номинальный выходной ток 1750 мА |
| B | Тип с функцией диммирования 3 в 1 (0–10 В DC, 10 В PWM, резистор); степень защиты IP67 |
Назначение и общие сведения
HLG-480H-C1750B — AC/DC драйвер светодиодов мощностью 480 Вт, работающий в режиме постоянного тока с высоким выходным напряжением.
Предназначен для прямого питания LED-модулей, допускает установку в помещениях и на улице благодаря герметичному исполнению.
Ключевые особенности (по серии)
- Выход в режиме постоянного тока.
- Металлический корпус, конструкция класса I (заземление).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Защита оболочки: IP67 (для типа B).
- Диммирование 3 в 1 (для типа B): 0–10 В DC, 10 В PWM, резистор.
- Работа при температуре корпуса (Tcase) до +90°C (см. раздел температурных режимов).
Электрические параметры выхода (OUTPUT) для модели C1750
| Номинальный выходной ток | 1750 мА |
| Номинальная мощность | 480 Вт |
| Область постоянного тока | 137–274 В |
| Максимальное напряжение холостого хода | 340 В |
| Диапазон регулировки выходного тока | 875–1750 мА (регулировка доступна для типа A/AB через встроенный потенциометр; для типа B приведен диапазон в спецификации серии) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Точность установки тока | ±5% |
| Время запуска | 500 мс при 115 В AC и 230 В AC |
| Температурный коэффициент | ±0,02%/°C (0…60°C) |
Параметры входа (INPUT)
| Диапазон входного напряжения | 90–305 В AC; 127–431 В DC |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF ≥0,98 при 115 В AC; PF ≥0,97 при 230 В AC; PF ≥0,95 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | <20% (при нагрузке ≥40% для 115/230/277 В AC) |
| КПД (тип.) | 95% |
| Входной ток (тип.) | 5 А / 115 В AC; 2,45 А / 230 В AC; 2,0 А / 277 В AC |
| Пусковой ток (тип.) | 35 А (длительность импульса 1800 мкс, измерение при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 В AC |
| Макс. количество источников на автомате 16 А | 2 шт. (автомат типа B) / 3 шт. (автомат типа C) при 230 В AC |
Диммирование (для типа B)
| Методы управления | 0–10 В DC; 10 В PWM; резистивное управление |
| Частота PWM | 100 Гц – 3 кГц |
| Источник тока на входе диммирования | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 6% (при 0% |
| Диммирование до выключения | выходной ток может снижаться до 0% при входе диммирования около 0 кОм или 0 В DC, либо PWM 0% заполнения |
| Требование по подключению | не подключать DIM- к Vo- |
Защиты (PROTECTION)
| Короткое замыкание | режим постоянного тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение | 345–382 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции и ЭМС (SAFETY & EMC)
| Испытательное напряжение изоляции | вход-выход: 3,75 кВ AC; вход-корпус (FG): 2 кВ AC; выход-корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход-выход, вход-FG, выход-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС (излучение) | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС (устойчивость) | соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry; импульсные помехи линия-земля 4 кВ, линия-линия 2 кВ); EAC TP TC 020 |
| Стандарты безопасности | UL8750 (тип “HL”), CSA C22.2 No.250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13; BS EN/EN62384; GB19510.14, GB19510.1; EAC TP TC 004; AS/NZS IEC 61347.2.13:2013, AS/NZS 61347.1:2016 |
Условия эксплуатации и механика (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса (Tcase) | +90°C |
| Рабочая влажность | 20…95% RH без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH без конденсации |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Степень защиты оболочки | IP67 (тип B) |
| Габаритные размеры (Д×Ш×В) | 262×125×43,8 мм |
| Масса и упаковка | 2,8 кг; 4 шт./12,2 кг/0,55 CUFT |
Подключение и проводники (по механическим схемам серии)
| Входные проводники | FG (зелено-желтый), AC/L (коричневый), AC/N (синий) |
| Выходные проводники | Vo+ (коричневый), Vo- (синий) |
| Проводники диммирования (тип B) | DIM+ (фиолетовый), DIM- (розовый) |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Методика питания LED-модуля: см. раздел о способе управления LED-модулем (работа в области постоянного тока).
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по статическим характеристикам.
- Время запуска измеряется при первом холодном пуске; повторные включения/выключения могут увеличивать время запуска.
- Источник питания рассматривается как компонент конечного изделия; ЭМС зависит от монтажа, производитель конечного изделия должен повторно подтверждать соответствие по ЭМС для всей установки.
- Для выполнения требований актуальных норм ErP для светильников данный драйвер должен применяться только после выключателя и не должен быть постоянно подключен к сети.
- Заявленный срок службы серии (>62 000 ч) относится к режиму, когда температура корпуса в контрольной точке tc (или TMP) около 75°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой установки: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором при высоте более 2000 м.
- Перед применением учитывать указания руководства по установке, включая требования по влагозащите IP.
- Для типов A/AB при встраивании необходимо учитывать требования применения Type HL.
