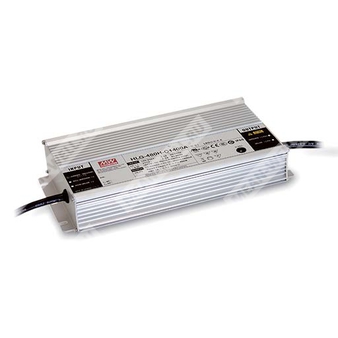

HLG-480H-C2100B - светодиодный драйвер AC/DC постоянного тока 2100 мА для прямого питания LED-модулей в режиме стабилизации тока.
Расшифровка партномера
| Позиция | Значение |
| HLG | Серия источников питания для LED (семейство HLG) |
| 480H | Номинальная мощность 480 Вт; исполнение с расширенным входным диапазоном до 305 VAC |
| -C | Выход в режиме стабилизации тока (Constant Current Mode) |
| 2100 | Номинальный выходной ток 2100 мА |
| B | Исполнение с функцией диммирования 3-в-1 (0–10 VDC / 10 V PWM / сопротивление) и степенью защиты IP67 |
Назначение и функциональные особенности
- Выходной режим: стабилизация тока для непосредственного питания светодиодов.
- Активная коррекция коэффициента мощности (PFC).
- Металлический корпус, конструкция Class I.
- Защита оболочки: IP67 (для исполнения B).
- Диммирование (для B): 3-в-1, гальванически изолированное (dim-to-off).
- Функция адаптации к среде: автоматическая подстройка выхода до 120% по напряжению при 80% тока с последующим переходом в требуемую область стабилизации тока после выхода светильника на стационарный режим.
- Охлаждение: без вентилятора (естественная конвекция).
Электрические параметры выхода (HLG-480H-C2100)
| Параметр | Значение |
| Номинальная мощность | 481 Вт |
| Номинальный выходной ток | 2100 мА |
| Диапазон стабилизации тока (область постоянного тока) | 114–229 В |
| Максимальное напряжение холостого хода | 280 В |
| Диапазон регулировки выходного тока | 1050–2100 мА |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск выходного тока | ±5% |
Диммирование (исполнение B)
| Параметр | Значение |
| Тип диммирования | 3-в-1: 0–10 VDC, 10 V PWM, сопротивление (между DIM+ и DIM-) |
| Диапазон частот PWM-диммирования | 100 Гц – 3 кГц |
| Ток источника диммирования со стороны драйвера | 100 мкА (тип.) |
| Минимальный уровень диммирования | около 6% (ниже 6% ток не нормирован) |
| Возможность dim-to-off | ток может снижаться до 0% при входе диммирования около 0 кОм или 0 VDC, либо при 0% скважности PWM |
| Требование по подключению | Запрещено соединять DIM- с Vo- |
Входные электрические параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 90–305 VAC |
| Диапазон входного напряжения постоянного тока | 127–431 VDC |
| Частота сети | 47–63 Гц |
| Коэффициент мощности при полной нагрузке (тип.) | ≥0,98 при 115 VAC; ≥0,97 при 230 VAC; ≥0,95 при 277 VAC |
| Коэффициент гармоник тока (THD) | <20% при нагрузке ≥40% (115/230/277 VAC) |
| КПД (тип.) | 95% |
| Входной ток (тип.) | 5,0 А при 115 VAC; 2,45 А при 230 VAC; 2,0 А при 277 VAC |
| Пусковой ток (тип.) | 35 А, длительность 1800 мкс, измерение при 50% Ipeak, при 230 VAC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 VAC |
| Время установления режима | 500 мс (115/230 VAC) |
Защиты
| Вид защиты | Параметры и поведение |
| Короткое замыкание |
Режим стабилизации тока; автоматическое восстановление после устранения неисправности |
| Перенапряжение |
Порог 289–322 В (для модели 2100 мА); отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции
| Параметр | Значение |
| Испытательное напряжение | вход–выход: 3,75 кВ AC; вход–корпус (FG): 2 кВ AC; выход–корпус (FG): 1,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 VDC / 25°C / 70% RH |
ЭМС
| Раздел | Параметры/соответствие |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень «легкая промышленность» (грозоимпульс: линия–земля 4 кВ, линия–линия 2 кВ); EAC TP TC 020 |
| Помехоэмиссия |
BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥50%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
Условия эксплуатации и надежность
| Параметр | Значение |
| Рабочая температура корпуса (Tcase) | -40…+90°C |
| Максимальная температура корпуса (Tcase) | +90°C |
| Рабочая влажность | 20–95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10–95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C (0…60°C) |
| Вибрация | 10–500 Гц, 5G, 12 мин/цикл, суммарно 72 мин по осям X, Y, Z |
| MTBF | не менее 1350,9 тыс. ч (Telcordia SR-332); не менее 110,5 тыс. ч (MIL-HDBK-217F, 25°C) |
Механические данные
| Параметр | Значение |
| Габариты (Д×Ш×В) | 262×125×43,8 мм |
| Масса | 2,8 кг |
| Упаковка | 4 шт./12,2 кг/0,55 CUFT |
| Степень защиты оболочки | IP67 |
Подключение (исполнение B)
| Цепь | Провод | Маркировка/цвет |
| Вход AC | Линия | AC/L (коричневый) |
| Вход AC | Нейтраль | AC/N (синий) |
| Заземление | FG | зелёный/жёлтый |
| Выход | Плюс | Vo+ (коричневый) |
| Выход | Минус | Vo- (синий) |
| Диммирование | DIM+ | фиолетовый |
| Диммирование | DIM- | розовый |
Стандарты безопасности
| Категория | Соответствие |
| Безопасность |
UL8750 (тип “HL”); CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1; BS EN/EN61347-2-13 (independent); BS EN/EN62384; GB19510.14; GB19510.1; IP65 или IP67; EAC TP TC 004; AS/NZS IEC 61347.2.13:2013; AS/NZS 61347.1:2016 |
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Методики подключения LED-модуля приведены в разделе «Методы питания LED-модуля».
- При низких входных напряжениях может требоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время установления режима измеряется при первом холодном пуске; циклы включения/выключения питания могут увеличивать время установления.
- Источник рассматривается как компонент, применяемый в составе конечного изделия; ЭМС зависит от монтажа, и производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей установки.
- Для выполнения требований актуальных норм ErP для светильников данный драйвер должен применяться только после выключателя и не должен быть постоянно подключен к сети.
- Серия обеспечивает типовую наработку более 62 000 часов при температуре корпуса (точка tc/TMP по DLC) около 75°C или ниже.
- Снижение допустимой температуры окружающей среды с высотой: 3,5°C на каждые 1000 м для моделей без вентилятора и 5°C на каждые 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м.
- Для замечаний по монтажу и обеспечению влагозащиты необходимо руководствоваться руководством пользователя.
- Для исполнения A/AB при встраиваемом применении требуется учет условий соответствия применению Type HL.
