HLG-480H-C3500A
нет на складе

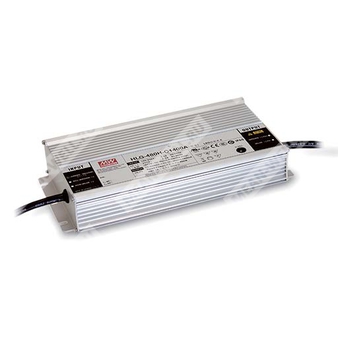

HLG-480H-C3500A - светодиодный драйвер (источник питания) постоянного тока высокой мощности для непосредственного питания LED модулей.
Идентификация и расшифровка партномера
Партномер: HLG-480H-C3500A
- HLG — серия LED драйверов в металлическом корпусе с активной коррекцией коэффициента мощности (PFC), для промышленного применения.
- 480H — номинальная выходная мощность порядка 480 Вт; вариант с расширенным диапазоном входного напряжения (до 305 В AC).
- C — режим стабилизации тока (Constant Current Mode), прямое питание светодиодной нагрузки.
- 3500 — номинальный выходной ток 3500 мА.
- A — функциональное исполнение Type A: степень защиты IP65; выходной ток регулируется встроенным потенциометром (Io ADJ.).
Назначение и ключевые свойства
- Выход в режиме стабилизации тока (постоянный ток) для прямого питания LED.
- Металлический корпус, конструкция Class I (с защитным проводником FG).
- Встроенная активная PFC.
- Функция Environment Adaptive: автоматическая подстройка выхода при запуске/неустойчивых условиях нагрузки.
- Исполнение для установки внутри/снаружи помещений по степени защиты корпуса (для Type A — IP65).
Выходные параметры (OUTPUT) для HLG-480H-C3500
| Номинальный выходной ток | 3500 мА |
| Номинальная мощность | 480 Вт |
| Диапазон стабилизации тока (область постоянного тока) | 68…137 В |
| Максимальное напряжение холостого хода | 170 В |
| Диапазон регулировки выходного тока (для Type A/AB) | 1750…3500 мА (встроенный потенциометр) |
| Пульсации тока | не более 5,0% при номинальном токе |
| Допуск по току | ±5% |
| Время установления | 500 мс при 115 В AC; 230 В AC |
Входные параметры (INPUT)
| Диапазон входного напряжения | 90…305 В AC; 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,97 при 230 В AC; PF ≥ 0,95 при 277 В AC (при полной нагрузке) |
| Суммарные гармонические искажения тока (THD) | < 20% (при нагрузке ≥ 40% для 115/230/277 В AC) |
| КПД (тип.) | 95% |
| Входной ток (тип.) | 5 А / 115 В AC; 2,45 А / 230 В AC; 2 А / 277 В AC |
| Пусковой ток (тип.) | 35 А (twidth = 1800 мкс, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
Защиты (PROTECTION)
| Короткое замыкание | Режим постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 173…197 В (для модели 3500 мА); отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторной подачи питания |
Эксплуатационные условия (ENVIRONMENT)
| Рабочая температура | Tcase = -40…+90 °C |
| Максимальная температура корпуса | Tcase = +90 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH, без конденсации |
| Температурный коэффициент | ±0,02%/°C (0…60 °C) |
| Виброустойчивость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Безопасность и ЭМС (SAFETY & EMC)
| Стандарты безопасности | UL8750 (Type “HL”), CSA C22.2 No. 250.13-12; ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384; GB19510.14, GB19510.1; IP65 или IP67; EAC TP TC 004; AS/NZS IEC 61347.2.13:2013, AS/NZS 61347.1:2016 |
| ЭМС устойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547 (уровень light industry); грозоимпульсная устойчивость: Линия-Земля 4 кВ, Линия-Линия 2 кВ; EAC TP TC 020 |
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 50%); BS EN/EN61000-3-3; GB/T 17743, GB17625.1; EAC TP TC 020 |
| Испытательное напряжение (электрическая прочность изоляции) | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Конструктивные и прочие параметры (OTHERS)
| Степень защиты корпуса (для Type A) | IP65 |
| Габаритные размеры (Д×Ш×В) | 262×125×43,8 мм |
| Масса и упаковка | 2,8 кг; 4 шт./12,2 кг/0,55 CUFT |
| MTBF | 1350,9 тыс. ч (мин.) Telcordia SR-332; 110,5 тыс. ч (мин.) MIL-HDBK-217F (25 °C) |
| Автомат защиты 16 А: макс. число БП | 2 шт. (тип B) / 3 шт. (тип C) при 230 В AC |
Подключение и исполнение выводов (по механическим данным серии)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый).
- Выход DC: Vo+ (коричневый), Vo- (синий).
- Регулировка тока: для Type A предусмотрен встроенный регулятор Io ADJ. (потенциометр).
Принцип работы (режим CC и адаптивный запуск)
- Устройство работает в режиме стабилизации тока и предназначено для прямого питания светодиодов.
- Функция Environment Adaptive обеспечивает детектирование нагрузки и автоматическую подстройку выхода до 120% по напряжению при 80% тока (переход в требуемую область постоянного тока после выхода светильника на установившийся режим).
Примечания
- Все параметры, не оговорённые отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Методы питания LED модуля: см. раздел «Методы питания LED модуля» (Driving methods of LED module).
- При низких входных напряжениях может потребоваться снижение допустимой нагрузки; см. раздел «Статические характеристики».
- Время установления измеряется при первом холодном запуске; повторные включения/выключения могут приводить к увеличению времени установления.
- Драйвер рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от итоговой установки, производитель конечного изделия должен повторно подтвердить соответствие по ЭМС для полной системы.
- Для выполнения требований актуального ErP для светильников данный LED драйвер допускается использовать только после выключателя и без постоянного подключения к сети.
- Типовая ожидаемая наработка > 62 000 ч при температуре корпуса в точке tc (или TMP по DLC) около 75 °C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации свыше 2000 м (6500 ft).
- Перед применением следует учитывать указания руководства пользователя по монтажу и обеспечению влагозащиты IP.
- Для Type A/AB при встраивании требуется учитывать условия соответствия применению Type HL.
