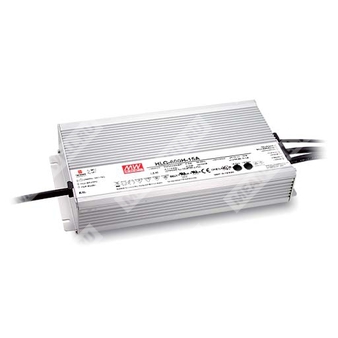

HLG-600H-12AB - AC/DC светодиодный драйвер 600 Вт с выходом 12 В и функциями регулировки/диммирования для промышленного освещения.
Расшифровка партномера HLG-600H-12AB
- HLG — серия источников питания/драйверов для LED.
- 600H — номинальная мощность 600 Вт, исполнение серии HLG-600H (металлический корпус, промышленное применение).
- 12 — номинальное выходное напряжение 12 В (модель HLG-600H-12).
- AB — функциональное исполнение: IP65, встроенная подстройка выходного напряжения и выходного тока потенциометрами, а также 3-в-1 диммирование (0–10 В, PWM 10 В, сопротивление).
Назначение и режим работы
HLG-600H-12AB — AC/DC источник питания для светодиодных систем, реализующий комбинированный режим стабилизации напряжения (CV) и стабилизации тока (CC). Возможна работа как в режиме постоянного тока (прямое питание LED-модуля), так и в режиме постоянного напряжения (как правило, при использовании дополнительных DC/DC драйверов).
Для исполнений B/AB поддерживается диммирование «3 в 1»; прямое подключение к светодиодам рекомендовано и указано как предпочтительное. Отдельно отмечено: не подключать DIM- к -V.
Ключевые конструктивные и эксплуатационные особенности
- Металлический корпус, исполнение класс I (защитное заземление FG).
- Степень защиты: IP65 (для типа AB).
- Естественное охлаждение (без вентилятора).
- Диапазон температуры корпуса (Tcase): -40…+90 °C (см. раздел «Температурные режимы и дерейтинг»).
- Дистанционное включение/выключение и выход 5VSB (дежурное питание).
Таблица 1. Выходные параметры (модель HLG-600H-12, применимо к HLG-600H-12AB)
| Номинальное выходное напряжение DC |
12 В |
| Область стабилизации тока (диапазон выходного напряжения в CC-режиме) |
6…12 В |
| Номинальный выходной ток |
40 А |
| Номинальная выходная мощность |
480 Вт |
| Пульсации и шум (макс.) |
150 мВ пик-пик |
| Допуск выходного напряжения |
±3,0% |
| Диапазон подстройки выходного напряжения (AB: регулируется встроенным потенциометром) |
10,2…12,6 В |
| Диапазон подстройки выходного тока (AB: регулируется встроенным потенциометром) |
20…40 А |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±2,0% |
Таблица 2. Входные параметры
| Диапазон входного напряжения |
90…305 В AC; 127…431 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности (тип.) при полной нагрузке |
≥0,98 (115 В AC); ≥0,95 (230 В AC); ≥0,93 (277 В AC) |
| КПД (тип.) для 12 В модели |
92% |
| Ток потребления AC (тип.) |
7 А (115 В AC); 3,3 А (230 В AC); 2,9 А (277 В AC) |
| Пусковой ток (тип.) |
70 А (twidth=1000 мкс, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Суммарные гармонические искажения тока |
THD <20% (при нагрузке ≥50% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
Таблица 3. Управление и интерфейсы (функции AB)
| Диммирование «3 в 1» |
0…10 В DC; PWM 10 В (100 Гц…3 кГц); сопротивление |
| Ток источника сигнала диммирования (тип.) |
100 мкА |
| Ограничения подключения диммирования |
Не подключать DIM- к -V |
| Дистанционное включение/выключение (Remote ON/OFF) |
Вкл.: «Высокий» >2…5 В или разомкнуто; Выкл.: «Низкий» <0…0,5 В или короткое замыкание |
| Дежурный выход 5VSB |
5 В, 0,5 А; допуск ±5%; пульсации 100 мВ пик-пик (макс.) |
| Потребление в режиме ожидания при удалённом отключении |
<0,5 Вт (remote off) |
Таблица 4. Защиты
| Короткое замыкание |
Ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перегрузка по току |
95…108%; ограничение постоянного тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13…16 В; отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев |
Отключение выходного напряжения, восстановление после повторной подачи питания |
Таблица 5. Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение изоляции |
Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH (вход-выход, вход-FG, выход-FG) |
Таблица 6. Условия эксплуатации и надёжность
| Температура корпуса Tcase (работа) |
-40…+90 °C |
| Температура окружающей среды Ta (работа) |
при работе в режиме постоянного тока с номинальным током максимальная Ta: 55 °C |
| Влажность (работа) |
20…95% RH, без конденсации |
| Температура/влажность хранения |
-40…+85 °C, 10…95% RH, без конденсации |
| Температурный коэффициент |
±0,03%/°C (0…55 °C) |
| Вибростойкость |
10…500 Гц, 5G, 12 мин/цикл; 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
913,4 тыс. ч (мин.) Telcordia SR-332; 76,9 тыс. ч (мин.) MIL-HDBK-217F (25 °C) |
Таблица 7. Время переходных процессов
| Время включения/нарастания (тип.) |
500 мс, 80 мс (115 В AC, 230 В AC) |
| Время удержания (тип.) |
15 мс (115 В AC, 230 В AC) |
Таблица 8. Степень защиты, габариты, масса, монтаж
| Степень защиты оболочки (тип AB) |
IP65 |
| Габаритные размеры (Д×Ш×В) |
280×144×48,5 мм |
| Масса |
3,9 кг |
| Упаковка |
4 шт./16,6 кг/0,9 CUFT |
Стандарты безопасности и ЭМС (перечень)
Безопасность: UL60950-1, UL8750 (тип «HL»), CSA C22.2 No. 250.13-12, ENEC BS EN/EN61347-1, BS EN/EN61347-2-13 (independent), BS EN/EN62384, J61347-1, J61347-2-13, GB19510.1, GB19510.14, EAC TP TC 004, KC61347-1, KC61347-2-13 (для части исполнений есть исключения по типу AB).
ЭМС-излучение: BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥50%); BS EN/EN61000-3-3; EAC TP TC 020; GB/T 17743, GB17625.1; KS C 9815, KS C 9547.
ЭМС-устойчивость: BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; BS EN/EN55024; уровень «light industry» (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ); EAC TP TC 020; KS C 9815, KS C 9547.
Температурные режимы и дерейтинг
- Максимальная температура корпуса: Tcase = +90 °C.
- Указана необходимость дерейтинга при низком входном напряжении (см. статические характеристики).
- Для высоты более 2000 м: дерейтинг температуры окружающей среды 3,5 °C/1000 м для безвентиляторных моделей.
Примечания
- Все параметры, не оговоренные особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары 12" и конденсаторов 0,1 мкФ и 47 мкФ, включённых параллельно.
- Допуск включает: установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- Методики питания LED-модуля: см. раздел по методам управления (CV/CC области).
- При пониженном входном напряжении может требоваться дерейтинг; ориентироваться по разделу статических характеристик.
- Время включения измерено при первом холодном старте; повторные включения/выключения могут увеличивать время включения.
- Опция сертификации CCC является опциональной; требуется уточнение у производителя.
- Заявленный ресурс >62 000 часов достигается при температуре корпуса в районе контрольной точки около 75 °C или ниже.
- ЭМС-испытания выполнялись при монтаже на металлической пластине 360×360 мм толщиной 1 мм; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
- Перед применением необходимо учитывать указания по монтажу и обеспечению водозащиты (ссылка на руководство по установке приведена в документе).
- Для исполнений A/AB требуется учитывать условия встраивания для соответствия применению Type HL.
