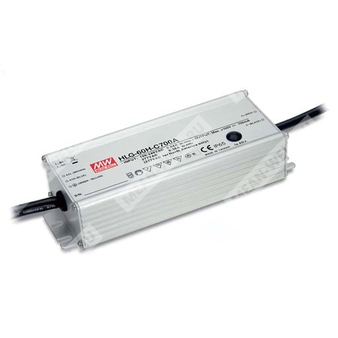

HLG-60H-C350A - AC/DC драйвер светодиодов постоянного тока 350 мА мощностью 70 Вт для прямого питания LED модулей.
Идентификация и назначение
Партномер: HLG-60H-C350A
Кратко: источники питания для светодиодных систем, работающий в режиме стабилизации выходного тока (constant current) с высоким выходным напряжением.
Типовые применения (перечень из документа):
- светодиодное уличное освещение
- светодиодные рыболовные лампы
- светодиодное портовое освещение
- архитектурная подсветка зданий
- светодиодное освещение теплиц
- светодиодное освещение промышленных/складских зон (bay lighting)
Расшифровка партномера HLG-60H-C350A
- HLG — серия драйверов LED
- 60 — номинальная мощность семейства (в документации указано 70 Вт для данной серии)
- H — исполнение с расширенным входным диапазоном до 305 В AC (High input voltage)
- C — режим стабилизации тока (Constant Current Mode)
- 350 — номинальный выходной ток 350 мА
- A — функциональное исполнение: регулировка выходного тока встроенным подстроечным резистором; уровень защиты оболочки IP65
Ключевые особенности
- выход в режиме стабилизации тока
- металлический корпус, конструкция Class I
- встроенная активная коррекция коэффициента мощности (PFC)
- исполнение для установки внутри/снаружи помещений, степень защиты оболочки IP65 (для типа A)
- работа при естественной конвекции (без вентилятора)
Выходные параметры (OUTPUT)
| Номинальный выходной ток |
350 мА |
| Допуск по току |
±5% |
| Пульсации тока |
не более 5,0% при номинальном токе |
| Номинальная мощность |
70 Вт |
| Область стабилизации тока (диапазон выходного напряжения) |
100–200 В |
| Диапазон регулировки выходного тока (для A/AB-типов) |
210–350 мА (регулировка встроенным потенциометром) |
Входные параметры (INPUT)
| Диапазон входного напряжения |
90–305 В AC; 127–431 В DC |
| Частотный диапазон сети |
47–63 Гц |
| Коэффициент мощности (тип.) |
PF≥0,98 при 115 В AC; PF≥0,96 при 230 В AC; PF≥0,94 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений тока |
THD<20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) |
91% |
| Входной ток (тип.) |
0,69 А при 115 В AC; 0,35 А при 230 В AC; 0,29 А при 277 В AC |
| Пусковой ток (тип.) |
60 А (twidth=275 мкс, измерено при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки |
<0,75 мА при 277 В AC |
| Время запуска (примечание 4) |
750 мс при 115 В AC; 500 мс при 230 В AC |
| Макс. количество источников на автомате 16 А |
8 шт. (автомат типа B) / 13 шт. (автомат типа C) при 230 В AC |
Защиты (PROTECTION)
| Короткое замыкание |
режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение (по выходу) |
230–250 В (отключение выходного напряжения с автовосстановлением или восстановлением после повторного включения питания) |
| Перегрев |
отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность изоляции (SAFETY)
| Испытательное напряжение (вход–выход) |
3,75 кВ AC |
| Испытательное напряжение (вход–корпус/PE) |
2,0 кВ AC |
| Испытательное напряжение (выход–корпус/PE) |
1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход–выход, вход–корпус/PE, выход–корпус/PE) при 500 В DC, 25°C, 70% RH |
Соответствие стандартам безопасности и ЭМС
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08; BS EN/EN 61347-1; BS EN/EN 61347-2-13 (independent); GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| ЭМС излучение |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥60%); EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость |
соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень heavy industry (импульсные перенапряжения: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность (ENVIRONMENT / OTHERS)
| Рабочая температура корпуса Tcase |
-40…+80°C |
| Максимальная температура корпуса |
+80°C |
| Рабочая влажность |
10…95% RH без конденсации |
| Температура/влажность хранения |
-40…+80°C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50°C) |
| Виброустойчивость |
10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X/Y/Z |
| Наработка на отказ (MTBF) |
3113,4 тыс. часов (мин.) Telcordia SR-332 (Bellcore); 336,0 тыс. часов (мин.) MIL-HDBK-217F (25°C) |
Механические и конструктивные параметры
| Габариты (Д×Ш×В) |
171×61,5×36,8 мм |
| Масса |
0,73 кг |
| Корпус и класс защиты от поражения электрическим током |
металлический корпус; Class I |
| Степень защиты оболочки |
IP65 (исполнение A) |
Подключение и проводники (по механическим схемам)
- Вход (AC): FG (зелено/желтый), AC/L (коричневый), AC/N (синий); длина проводов 300±20 мм.
- Выход (DC): +V (коричневый), -V (синий); длина проводов 300±20 мм.
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- См. раздел «Методы питания LED модуля».
- При низких входных напряжениях может потребоваться снижение нагрузки; см. раздел «Статические характеристики».
- Время запуска измерено при первом холодном старте; операции включения/выключения могут приводить к увеличению времени запуска.
- Источник рассматривается как компонент в составе конечного оборудования; из-за влияния монтажа на ЭМС производитель конечного изделия должен повторно подтвердить соответствие директиве ЭМС на изделии в сборе.
- Для выполнения требований последних норм ErP для светильников данный драйвер должен использоваться после выключателя и не должен быть постоянно подключен к сети.
- Серия соответствует типовой ожидаемой наработке >62 000 часов при температуре корпуса (точка tc / TMP по DLC) около 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором при высоте эксплуатации более 2000 м (6500 ft).
- Перед применением следует ознакомиться с руководством пользователя по монтажу и обеспечению степени влагозащиты IP.
