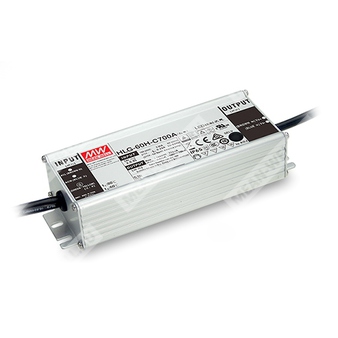

HLG-60H-C350AB - светодиодный драйвер постоянного тока 350 мА мощностью 70 Вт для питания LED-модулей от сети AC/DC.
Расшифровка партномера HLG-60H-C350AB
- HLG — серия источников питания для светодиодного освещения (корпусный герметизированный драйвер).
- 60 — номинальная мощность серии (70 Вт для данной серии HLG-60H-C).
- H — исполнение с расширенным диапазоном входного напряжения до 305 В AC.
- -C — режим работы с постоянным током (Constant Current Mode).
- 350 — номинальный выходной ток 350 мА.
- AB — функциональное исполнение: регулировка выходного тока встроенным потенциометром и диммирование 3-в-1; степень защиты IP65.
Назначение и принцип работы
HLG-60H-C350AB — драйвер светодиодов с режимом стабилизации тока для прямого питания LED-цепочек. Поддерживается работа в области постоянного тока; при перегрузке/КЗ используется режим защиты с периодическим восстановлением (hiccup). Для исполнений B/AB реализовано диммирование по входу DIM+/DIM- (1–10 В DC, ШИМ 10 В, либо резистивное).
Исполнение, степень защиты и конструкция
- Класс защиты IP: IP65 (исполнение AB).
- Корпус: металлический, конструкция Class I (с защитным заземлением FG).
- Охлаждение: без вентилятора, свободная конвекция.
- Назначение по применению: уличное освещение, рыболовные лампы, портовое освещение, архитектурная подсветка, тепличное освещение, освещение промышленных/складских зон.
Выходные параметры (Output)
| Номинальный выходной ток |
350 мА |
| Диапазон регулировки тока |
210 … 350 мА (для A/AB-исполнений через встроенный потенциометр) |
| Номинальная мощность |
70 Вт |
| Область стабилизации тока |
100 … 200 В |
| Допуск по току |
±5% |
| Пульсации тока |
5,0% макс. при номинальном токе |
Входные параметры (Input)
| Диапазон входного напряжения |
90 … 305 В AC; 127 … 431 В DC |
| Частота сети |
47 … 63 Гц |
| Коэффициент мощности |
PF ≥ 0,98 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,94 при 277 В AC (при полной нагрузке) |
| Коэффициент гармоник |
THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| КПД (тип.) |
91% |
| Входной ток (тип.) |
0,69 А / 115 В AC; 0,35 А / 230 В AC; 0,29 А / 277 В AC |
| Пусковой ток (тип.) |
60 А (cold start, измерено при 50% Ipeak) при 230 В AC; по NEMA 410 |
| Ток утечки |
< 0,75 мА при 277 В AC |
| Время запуска |
750 мс / 115 В AC; 500 мс / 230 В AC |
Функции регулирования и диммирования (AB-исполнение)
| Регулировка выходного тока |
встроенный потенциометр (Io ADJ) |
| Диммирование 3-в-1 |
1–10 В DC, ШИМ 10 В (100 Гц … 3 кГц), резистивное между DIM+ и DIM- |
| Ток источника диммирования |
100 мкА (тип.) |
| Электрическое требование по подключению |
не соединять DIM- с -V |
Защиты (Protection)
| Короткое замыкание |
режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе |
отключение выходного напряжения с автовосстановлением или восстановлением после переподключения питания |
| Защита от перегрева |
отключение выходного напряжения, восстановление после переподключения питания |
Электрическая прочность, изоляция и соответствие требованиям (Safety & EMC)
| Стандарты безопасности |
UL8750; CSA C22.2 No. 250.0-08; BS EN/EN 61347-1; BS EN/EN 61347-2-13 (independent); GB19510.1; GB19510.14; EAC TP TC 004; IP65 или IP67 approved |
| Электрическая прочность изоляции |
Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции |
100 МОм (вход-выход, вход-FG, выход-FG) / 500 В DC / 25°C / 70% RH |
| ЭМС излучение |
соответствие BS EN/EN55015; BS EN/EN61000-3-2 Class C (при нагрузке ≥ 60%); EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
| ЭМС устойчивость |
соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень heavy industry (импульсная помехоустойчивость: Line-Earth 4 кВ, Line-Line 2 кВ); EAC TP TC 020 |
Условия эксплуатации и надежность (Environment)
| Рабочая температура корпуса |
Tcase = -40 … +80°C |
| Максимальная температура корпуса |
Tcase = +80°C |
| Рабочая влажность |
10 … 95% RH, без конденсации |
| Температура/влажность хранения |
-40 … +80°C, 10 … 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 … 50°C) |
| Вибрация |
10 … 500 Гц, 5G, 12 мин/цикл, в течение 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) |
3113,4 тыс. ч (мин.) Telcordia SR-332; 336,0 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
Механические данные и монтаж (Others)
| Габаритные размеры (Д×Ш×В) |
171 × 61,5 × 36,8 мм |
| Масса |
0,73 кг |
| Упаковка |
20 шт./15,6 кг/0,9 CUFT |
| Макс. количество БП на автомате 16 А |
8 шт. (автомат тип B) / 13 шт. (автомат тип C) при 230 В AC |
Подключение (по обозначениям проводов)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёно-жёлтый).
- Выход DC: +V (коричневый), -V (синий).
- Диммирование (AB): DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Все параметры, не оговоренные отдельно, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- Методика питания LED-модуля — работа в режиме постоянного тока; см. раздел о методах управления LED-модуля.
- При низком входном напряжении может требоваться снижение допустимой мощности; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом холодном старте; циклы включения/выключения могут увеличивать время запуска.
- Источник рассматривается как компонент, работающий в составе конечного изделия; итоговый производитель обязан повторно квалифицировать соответствие ЭМС для полного устройства.
- Для выполнения требований актуальной ErP-регламентации для светильников драйвер допускается к применению только за выключателем, без постоянного подключения к сети.
- Заявленный ресурс > 62 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- При высоте эксплуатации более 2000 м требуется температурное дерейтингование: 3,5°C на 1000 м для безвентиляторных моделей и 5°C на 1000 м для моделей с вентилятором.
- Перед применением необходимо учитывать указания по монтажу и обеспечению степени влагозащиты IP, приведенные в руководстве пользователя.
