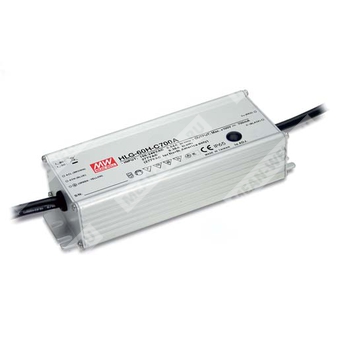

HLG-60H-C700A - AC/DC LED драйвер постоянного тока 700 мА для питания светодиодных модулей от сети 90–305 В AC.
Расшифровка партномера
- HLG — серия источников питания для светодиодного освещения в металлическом корпусе, с активной коррекцией коэффициента мощности (PFC).
- 60 — индекс серии, соответствующий классу мощности 70 Вт (по спецификации серии HLG-60H-C).
- H — исполнение с расширенным диапазоном входного напряжения (до 305 В AC).
- C — режим стабилизации тока (Constant Current), драйвер прямого питания светодиодов.
- 700 — номинальный выходной ток 700 мА.
- A — функциональная опция: регулировка выходного тока встроенным потенциометром; исполнение по степени защиты IP65.
Назначение и общие сведения
HLG-60H-C700A — герметизированный LED-драйвер постоянного тока для прямого питания светодиодных цепочек/модулей.
Работает в режиме стабилизации тока; выходное напряжение формируется автоматически в пределах области постоянного тока в зависимости от нагрузки.
Предусмотрены активная PFC, бесшумное исполнение без вентилятора и применение внутри/вне помещений при соблюдении условий теплоотвода.
Ключевые особенности
- Выход: стабилизация тока, непосредственное питание светодиодов.
- Металлический корпус, конструкция Class I.
- Активная коррекция коэффициента мощности (PFC).
- Степень защиты корпуса: IP65 (для типа A).
- Регулировка выходного тока встроенным потенциометром (тип A).
- Рабочая температура корпуса: до +80°C (при свободной конвекции, с учетом графика снижения нагрузки).
Параметры выхода
| Модель | HLG-60H-C700A |
| Номинальный выходной ток | 700 мА |
| Диапазон регулировки выходного тока | 420 ~ 700 мА (только для типов A/AB, встроенный потенциометр) |
| Область постоянного тока (диапазон выходного напряжения) | 50 ~ 100 В |
| Номинальная мощность | 70 Вт |
| Допуск по току | ±5% |
| Пульсации тока | не более 5,0% при номинальном токе |
Параметры входа
| Диапазон входного напряжения | 90 ~ 305 В AC; 127 ~ 431 В DC |
| Частота сети | 47 ~ 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,98 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,94 при 277 В AC (при полной нагрузке) |
| Коэффициент гармонических искажений тока | THD < 20% (при нагрузке ≥ 60% для 115/230 В AC; при нагрузке ≥ 75% для 277 В AC) |
| Потребляемый ток (тип.) | 0,69 А / 115 В AC; 0,35 А / 230 В AC; 0,29 А / 277 В AC |
| Пусковой ток (тип.) | 60 А (ширина импульса 275 мкс, измерение при 50% Ipeak) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА при 277 В AC |
| Время запуска (примеч.) | 750 мс / 115 В AC; 500 мс / 230 В AC |
Энергоэффективность
Защиты
| Короткое замыкание | режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 120 ~ 140 В; отключение выходного напряжения с автовосстановлением либо восстановление после повторного включения питания |
| Перегрев | отключение выходного напряжения; восстановление после повторного включения питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | I/P–O/P: 3,75 кВ AC; I/P–FG: 2 кВ AC; O/P–FG: 1,5 кВ AC |
| Сопротивление изоляции | I/P–O/P, I/P–FG, O/P–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации и надежность
| Рабочая температура корпуса | Tcase = -40 ~ +80°C |
| Максимальная температура корпуса | Tcase = +80°C |
| Рабочая влажность | 10 ~ 95% RH без конденсации |
| Температура/влажность хранения | -40 ~ +80°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Виброустойчивость | 10 ~ 500 Гц, 5G, 12 мин/цикл; суммарно 72 мин по осям X, Y, Z |
| Наработка на отказ (MTBF) | 3113,4 тыс. ч (мин.) Telcordia SR-332; 336,0 тыс. ч (мин.) MIL-HDBK-217F (25°C) |
ЭМС (соответствие)
| Устойчивость к ЭМС | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень тяжелой промышленности (грозовой импульс: Линия–Земля 4 кВ, Линия–Линия 2 кВ); EAC TP TC 020 |
| Эмиссия ЭМС | BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥ 60%); EN61000-3-3; GB/T 17743; GB17625.1; EAC TP TC 020 |
Безопасность и конструктив
| Стандарты безопасности | UL8750; CSA C22.2 No. 250.0-08; BS EN/EN 61347-1; BS EN/EN 61347-2-13 (independent); GB19510.1; GB19510.14 |
| Степень защиты | IP65 (тип A) |
| Габаритные размеры (Д×Ш×В) | 171 × 61,5 × 36,8 мм |
| Масса | 0,73 кг |
Эксплуатационные ограничения по подключению
| Макс. количество блоков на автомате 16 A | 8 шт. (тип B) / 13 шт. (тип C) при 230 В AC |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальном токе и температуре окружающей среды 25°C.
- См. раздел по методам питания LED-модуля: драйвер работает в режиме постоянного тока и предназначен для прямого подключения светодиодов.
- При низком входном напряжении может потребоваться снижение мощности; см. статическую характеристику.
- Время запуска измеряется при первом «холодном» включении; частые включения/выключения могут увеличивать время запуска.
- Драйвер рассматривается как компонент конечного оборудования; параметры ЭМС зависят от монтажа, производитель конечного изделия должен повторно квалифицировать соответствие по ЭМС для всей системы.
- Для выполнения требований актуальных норм ErP для светильников данный драйвер допускается применять только после выключателя (без постоянного подключения к сети).
- Указанный ресурс серии (>62 000 часов) достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), порядка 75°C или ниже.
- Дерейтинг по температуре окружающей среды при высоте эксплуатации более 2000 м: 3,5°C/1000 м для безвентиляторных моделей и 5°C/1000 м для моделей с вентилятором.
- Перед использованием следует ознакомиться с руководством пользователя по монтажу и обеспечению влагозащиты (IP).
