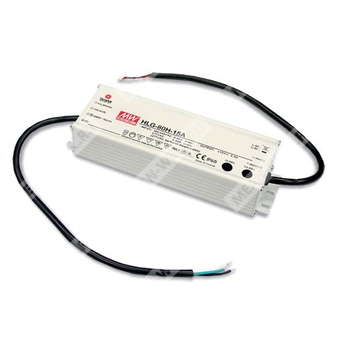

HLG-80H-12B - AC/DC LED драйвер (источник питания) 80 Вт с режимами постоянного напряжения и ограничением по постоянному току, с диммированием.
Расшифровка партномера
- HLG — серия LED драйверов с комбинированным режимом стабилизации (постоянное напряжение + постоянный ток).
- 80H — номинальная мощность семейства 80 Вт, исполнение «H» (металлический корпус, промышленное применение).
- 12 — номинальное выходное напряжение 12 В DC.
- B — функциональная опция: «3 в 1» диммирование (1–10 В DC, ШИМ 10 В, резистивное).
Назначение и принцип работы
HLG-80H-12B предназначен для питания светодиодных модулей и светильников. Драйвер поддерживает работу как в зоне
постоянного напряжения, так и в зоне ограничения тока (переход в режим стабилизации тока при перегрузке/несоответствии нагрузки),
что позволяет использовать его в различных конфигурациях LED нагрузки.
Исполнение B обеспечивает вход диммирования 3-в-1 через клеммы DIM+ / DIM-; источник тока диммирования от драйвера — типично 100 мкА.
Ключевые особенности конструкции и эксплуатации
- Металлический корпус, класс I (с защитным заземлением FG).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты корпуса: IP67 (для варианта B).
- Рабочая температура корпуса (Tcase): -40…+80 °C (макс. Tcase +80 °C).
- Работа при естественной конвекции (без вентилятора).
Выходные параметры (модель HLG-80H-12)
| Номинальное выходное напряжение | 12 В DC |
| Диапазон выходного напряжения | 7,2…12 В |
| Номинальный ток | 5 А |
| Номинальная мощность | 60 Вт |
| Пульсации и шум (макс.) | 150 мВп-п |
| Точность установки выходного напряжения | ±2,5% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±2,0% |
| Область стабилизации тока (режим CC) | 10,8…13,5 В |
Входные параметры
| Диапазон входного напряжения | 90…305 В AC / 127…431 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,96 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,94 при 277 В AC (при полной нагрузке) |
| Полные гармонические искажения тока | < 20% (при нагрузке ≥60% для 115/230 В AC; при нагрузке ≥75% для 277 В AC) |
| КПД (тип.) | 88% |
| Входной ток (тип.) | 0,85 А / 115 В AC; 0,425 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (twidth=485 мкс, измерено при 50% Iпик) при 230 В AC; согласно NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
| Время включения и нарастания (прим.) | 1200 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
| Макс. число БП на автомате 16 А | 3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
Диммирование (опция B: 3-в-1)
| Методы управления током | 1–10 В DC; ШИМ 10 В (100 Гц…3 кГц); резистор |
| Подключение | между DIM+ и DIM- |
| Требование по подключению | не подключать DIM- к -V |
| Ток источника диммирования от драйвера (тип.) | 100 мкА |
| Резистивное диммирование (для синхронного управления) | 10 кОм/N … 100 кОм/N (N — количество драйверов) |
| Рекомендация по применению | рекомендуется прямое подключение к LED; не предназначен для работы с дополнительными драйверами |
Защиты
| Короткое замыкание | режим «hiccup», автовосстановление после устранения неисправности |
| Перегрузка по току | 95…108%; ограничение по постоянному току, автовосстановление после устранения неисправности |
| Перенапряжение | отключение выходного напряжения, восстановление после повторной подачи питания |
| Перегрев | отключение выходного напряжения, восстановление после повторной подачи питания |
Электрическая прочность изоляции и сопротивление изоляции
| Испытательное напряжение | вход–выход: 3,75 кВ AC; вход–FG: 2 кВ AC; выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | вход–выход, вход–FG, выход–FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и нормативы безопасности
| Стандарты безопасности | UL8750 (тип «HL»); CSA C22.2 No. 250.0-08; BS EN/EN/AS/NZS 61347-1; BS EN/EN/AS/NZS 61347-2-13; J61347-1; J61347-2-13 (кроме BL); GB19510.1; GB19510.14; EAC TP TC 004; BIS IS15885 (для 36A, 54A) |
| ЭМС (излучение) | соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547 (кроме BL); EAC TP TC 020 |
| ЭМС (устойчивость) | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульс Line-Earth 4 кВ, Line-Line 2 кВ); KS C 9815; KS C 9547 (кроме BL); EAC TP TC 020 |
Условия окружающей среды
| Температура корпуса при работе (Tcase) | -40…+80 °C |
| Максимальная температура корпуса | +80 °C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60 °C) |
| Вибрация | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X,Y,Z |
Механические и монтажные данные
| Габаритные размеры (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
| Степень защиты | IP67 |
Проводники и обозначение выводов (исполнение B)
- Вход AC: AC/L (коричневый), AC/N (синий), FG (зелёный/жёлтый).
- Выход DC: +V (красный), -V (чёрный).
- Диммирование: DIM+ (фиолетовый), DIM- (розовый).
Примечания
- Все параметры, не оговорённые особо, измерены при входе 230 В AC, номинальном токе и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает погрешность установки, регулирование по сети и регулирование по нагрузке.
- Методы питания LED модуля приведены в разделе о способах драйва LED модуля.
- При низком входном напряжении может требоваться снижение нагрузки; ориентироваться по разделу статических характеристик.
- Время включения измерено при первом «холодном» старте; циклы включения/выключения могут увеличивать время включения.
- Драйвер рассматривается как компонент, работающий в составе конечного изделия; итоговый производитель должен повторно квалифицировать требования ЭМС на полной установке.
- Для выполнения требований последних норм ErP для светильников данный LED драйвер допускается использовать только после выключателя, без постоянного подключения к сети.
- Типичная наработка свыше 62 000 часов достигается при температуре корпуса, особенно в точке tc (или TMP по DLC), около 75 °C или ниже.
- Для высоты эксплуатации выше 2000 м требуется температурное снижение: 3,5 °C/1000 м для безвентиляторных моделей и 5 °C/1000 м для моделей с вентилятором.
- Для указаний по установке и обеспечению влагозащиты IP рекомендуется руководство пользователя перед применением.
- Для исполнения A/AB при встраивании требуется учитывать условия соответствия применению Type HL.
- Изделия для регионов Америки могут иметь только маркировки UL, CE и UKCA; уточнять у MEAN WELL.
