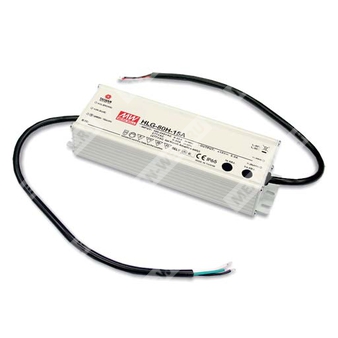

HLG-80H-24B - AC/DC LED драйвер 80 Вт с комбинированной стабилизацией напряжения и тока для питания светодиодных нагрузок.
Расшифровка партномера
| HLG | Серия светодиодных драйверов MEAN WELL (металлический корпус, промышленное исполнение) |
| -80H | Номинальная мощность 80 Вт, исполнение серии H (широкий вход 90…305 VAC, активный PFC) |
| -24 | Номинальное выходное напряжение 24 В (режим стабилизации напряжения + ограничение по току) |
| B | Функциональная опция: «3 в 1» диммирование (1…10 В, 10 В PWM, резистор), исполнение с IP67 |
Назначение и принцип работы
HLG-80H-24B — источник питания (LED драйвер) с двойным режимом стабилизации выходного напряжения и стабилизации/ограничения выходного тока.
Устройство может работать в области постоянного напряжения и переходить в область постоянного тока (ограничение тока) в зависимости от нагрузки. Предусмотрены защиты КЗ, перегрузки по току, перенапряжения и перегрева.
Ключевые особенности
- Выход: режим постоянного напряжения + режим постоянного тока (ограничение).
- Металлический корпус, исполнение Класс I (с защитным заземлением), Класс 2 (по обозначению в документе).
- Встроенная активная коррекция коэффициента мощности (PFC).
- Степень защиты: IP67 (для B-типа).
- Диммирование «3 в 1» по входам DIM+ / DIM-.
- Работа при температуре корпуса до +80°C (Tcase).
Выходные параметры (HLG-80H-24)
| Номинальное выходное напряжение | 24 В |
| Диапазон выходного напряжения (область постоянного напряжения) | 14,4…24 В |
| Номинальный ток | 3,4 А |
| Номинальная мощность | 81,6 Вт |
| Уровень пульсаций и шума (макс.) | 150 mVp-p |
| Допуск выходного напряжения | ±2,0% |
| Диапазон регулировки напряжения (A-тип) | 22…27 В |
| Диапазон регулировки тока (A/AB-тип) | 2,4…4,0 А |
| Область постоянного тока | 18…24 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,5% |
Входные параметры
| Диапазон входного напряжения | 90…305 VAC / 127…431 VDC |
| Частотный диапазон | 47…63 Гц |
| Коэффициент мощности (тип.) | PF≥0,96 при 115 VAC; PF≥0,96 при 230 VAC; PF≥0,94 при 277 VAC (при полной нагрузке) |
| КПД (тип.) | 90,5% |
| Входной ток (тип.) | 0,85 А при 115 VAC; 0,425 А при 230 VAC; 0,4 А при 277 VAC |
| Пусковой ток (тип.) | 70 А (twidth=485 мкс, измерено при 50% Ipeak) при 230 VAC; согласно NEMA 410 |
| Ток утечки | <0,75 мА при 277 VAC |
| Коэффициент нелинейных искажений тока | THD<20% (нагрузка ≥60% при 115/230 VAC; нагрузка ≥75% при 277 VAC) |
| Макс. количество БП на автомате 16 А | 3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 VAC |
Диммирование (B-тип: «3 в 1»)
| Методы управления | 1…10 VDC; 10 V PWM; резистивное управление |
| Частота PWM | 100 Гц…3 кГц |
| Ток источника диммирования (тип.) | 100 мкА |
| Резистивное диммирование | 10 кОм/N…100 кОм/N (N — количество драйверов при синхронном диммировании) |
| Требование подключения | Не подключать DIM- к -V |
| Примечание по применению | Рекомендуется прямое подключение к светодиодам; не предназначен для работы с дополнительными драйверами |
Защиты
| Короткое замыкание | Режим «hiccup», автовосстановление после снятия аварии |
| Перегрузка по току | 95…108%: ограничение тока, автовосстановление после снятия аварии |
| Перенапряжение | 28…35 В: отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | Вход-выход: 3,75 кВ AC; вход-FG: 2 кВ AC; выход-FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход-выход / вход-FG / выход-FG: 100 МОм при 500 VDC, 25°C, 70% RH |
ЭМС (сводные параметры)
| ЭМС излучение | Соответствие BS EN/EN55015; BS EN/EN61000-3-2 Класс C (при нагрузке ≥60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547 (кроме BL-типа); EAC TP TC 020 |
| ЭМС устойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (импульсные перенапряжения: Линия-Земля 4 кВ, Линия-Линия 2 кВ); KS C 9815; KS C 9547 (кроме BL-типа); EAC TP TC 020 |
Условия эксплуатации и надежность
| Диапазон температуры корпуса | Tcase = -40…+80°C |
| Максимальная температура корпуса | +80°C |
| Рабочая влажность | 20…95% RH, без конденсации |
| Температура/влажность хранения | -40…+80°C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…60°C) |
| Вибростойкость | 10…500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
| MTBF | 2992,9 тыс. ч (мин., Telcordia SR-332); 289,1 тыс. ч (мин., MIL-HDBK-217F, 25°C) |
Конструктивные и монтажные данные
| Степень защиты оболочки | IP67 (B-тип) |
| Габаритные размеры (Д×Ш×В) | 195,6×61,5×38,8 мм |
| Исполнение корпуса | Case No. 997A |
| Проводники (типовое исполнение по чертежам) |
Вход: SJOW 17AWG / H05RN-F 1,0 мм², 3 жилы (AC/L, AC/N, FG), длина 300±20 мм
Выход: SJOW 17AWG / 05RN-F 1,0 мм², 2 жилы (+V, -V), длина 300±20 мм
Диммирование (B-тип): UL2517 20AWG, 2 жилы (DIM+ фиолетовый, DIM- розовый)
|
Параметры времени
| Время запуска/нарастания | 1200 мс / 200 мс при 115 VAC; 500 мс / 200 мс при 230 VAC |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 VAC / 115 VAC) |
Стандарты безопасности
| Соответствие стандартам безопасности |
UL8750 (тип «HL»), CSA C22.2 No.250.0-08;
BS EN/EN/AS/NZS 61347-1, BS EN/EN/AS/NZS 61347-2-13;
J61347-1, J61347-2-13 (кроме BL-типа);
GB19510.1, GB19510.14; EAC TP TC 004;
BIS IS15885 (только для 36A, 54A)
|
Примечания
- Если не указано иначе, параметры измерены при входе 230 VAC, номинальном токе и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц, с использованием 12-дюймовой витой пары, оконцованной конденсаторами 0,1 мкФ и 47 мкФ (параллельно).
- Допуск включает установочную погрешность, стабилизацию по сети и стабилизацию по нагрузке.
- Методика выбора режима/областей работы (постоянный ток/постоянное напряжение) приведена в разделе методов питания LED-модуля.
- При низком входном напряжении может требоваться дерейтинг; ориентироваться по статическим характеристикам.
- Время запуска измерено при первом «холодном» включении; при включениях/выключениях возможно увеличение времени запуска.
- Источник питания рассматривается как компонент в составе конечного изделия; ЭМС характеристики зависят от инсталляции, производитель конечного оборудования должен выполнить повторную квалификацию по ЭМС на готовом изделии.
- Для выполнения требований актуального ErP для светильников драйвер допускается применять только за выключателем, без постоянного подключения к сети.
- Соответствие ожидаемому сроку службы достигается при температуре корпуса, в особенности в точке tc (или TMP по DLC), порядка 75°C или ниже.
- При высоте эксплуатации более 2000 м: дерейтинг по температуре окружающей среды 3,5°C на каждые 1000 м (для безвентиляторных моделей).
- Перед применением учитывать указания по монтажу и обеспечению влагозащиты согласно руководству пользователя.
- Для A/AB-типов при встраивании требуется учитывать условия применения для соответствия типу «HL».
- Маркировка на изделиях для регионов Америки может содержать только логотипы UL, CE и UKCA.
