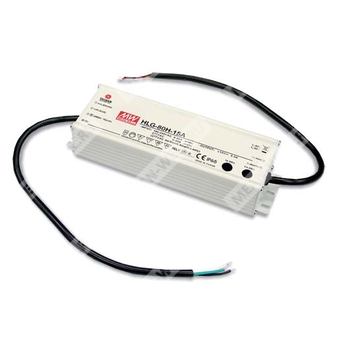

HLG-80H-30A - AC/DC LED-драйвер 80 Вт для питания светодиодных нагрузок в режимах стабилизации напряжения и тока.
Расшифровка партномера
| HLG | Серия светодиодных источников питания (LED driver) |
| 80H | Номинальная мощность серии 80 Вт (исполнение H) |
| 30 | Номинальное выходное напряжение 30 В |
| A | Исполнение: IP65; выходные параметры (ток и напряжение) регулируются встроенными потенциометрами |
Назначение и принцип работы
Источник питания HLG-80H-30A предназначен для питания светодиодных систем и способен работать как в режиме постоянного напряжения, так и в режиме постоянного тока (двухрежимный выход CV+CC).
Диапазон входного напряжения 90…305 В AC. Корпус металлический, степень защиты по исполнению A — IP65.
Выходные параметры (OUTPUT) — HLG-80H-30A
| Номинальное выходное напряжение | 30 В |
| Диапазон выходного напряжения (постоянное напряжение) | 18 … 30 В |
| Номинальный выходной ток | 2,7 А |
| Номинальная мощность | 81 Вт |
| Пульсации и шум (макс.) | 200 мВп-п |
| Допуск по выходному напряжению | ±1,0% |
| Регулировка выходного напряжения | Для A-типа: 27 … 33 В (встроенный потенциометр) |
| Регулировка выходного тока | Для A-типа: 1,62 … 2,7 А (встроенный потенциометр) |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Область стабилизации тока | 28 … 35 В |
Входные параметры (INPUT)
| Диапазон входного напряжения | 90 … 305 В AC; 127 … 431 В DC |
| Диапазон частоты сети | 47 … 63 Гц |
| Коэффициент мощности (тип.) | PF ≥ 0,96 при 115 В AC; PF ≥ 0,96 при 230 В AC; PF ≥ 0,94 при 277 В AC (@ полная нагрузка) |
| КПД (тип.) | 91% |
| Ток потребления AC (тип.) | 0,85 А / 115 В AC; 0,425 А / 230 В AC; 0,4 А / 277 В AC |
| Пусковой ток (тип.) | 70 А (длительность 485 мкс, измерено при 50% Iпик) при 230 В AC; соответствует NEMA 410 |
| Ток утечки | < 0,75 мА / 277 В AC |
Временные параметры
| Время запуска/нарастания | 1200 мс, 200 мс / 115 В AC; 500 мс, 200 мс / 230 В AC |
| Время удержания (тип.) | 16 мс при полной нагрузке (230 В AC / 115 В AC) |
Электромагнитная совместимость (EMC)
| Гармонические искажения тока |
THD < 20% (@ нагрузка ≥ 60% / 115 В AC, 230 В AC; @ нагрузка ≥ 75% / 277 В AC) |
| Ограничение количества БП на автомат 16 А |
3 шт. (автомат тип B) / 6 шт. (автомат тип C) при 230 В AC |
| Эмиссия помех |
Соответствие BS EN/EN55015; BS EN/EN61000-3-2 класс C (@ нагрузка ≥ 60%); BS EN/EN61000-3-3; GB/T 17743; GB17625.1; KS C 9815; KS C 9547 (кроме BL типа); EAC TP TC 020 |
| Иммунитет к помехам |
Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN61547; уровень light industry (грозоимпульсы: Линия–Земля 4 кВ, Линия–Линия 2 кВ); KS C 9815; KS C 9547 (кроме BL типа); EAC TP TC 020 |
Защиты (PROTECTION)
| Короткое замыкание | Режим «hiccup», автоматическое восстановление после устранения неисправности |
| Перегрузка по току | 95 … 108%; ограничение тока, автоматическое восстановление после устранения неисправности |
| Перенапряжение на выходе | 35 … 43 В; отключение выходного напряжения, восстановление после повторного включения питания |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения питания |
Изоляция и электрическая прочность
| Испытательное напряжение | Вход–Выход: 3,75 кВ AC; Вход–FG: 2 кВ AC; Выход–FG: 1,5 кВ AC |
| Сопротивление изоляции | Вход–Выход, Вход–FG, Выход–FG: 100 МОм / 500 В DC / 25°C / 70% RH |
Условия эксплуатации (ENVIRONMENT)
| Рабочая температура корпуса | Tcase = −40 … +80°C |
| Макс. температура корпуса | Tcase = +80°C |
| Рабочая влажность | 20 … 95% RH, без конденсации |
| Температура/влажность хранения | −40 … +80°C, 10 … 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 … 60°C) |
| Вибрация | 10 … 500 Гц, 5G, 12 мин/цикл, 72 мин по осям X, Y, Z |
Механические данные и исполнение (OTHERS)
| Габариты (Д×Ш×В) | 195,6 × 61,5 × 38,8 мм |
| Масса | 0,84 кг |
| Степень защиты оболочки | IP65 (A-исполнение) |
Примечания
- Все параметры, не оговорённые особо, измеряются при входе 230 В AC, номинальном токе нагрузки и температуре окружающей среды 25°C.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12" с оконечными конденсаторами 0,1 мкФ и 47 мкФ, включёнными параллельно.
- Допуск включает начальную установку, стабилизацию по сети и стабилизацию по нагрузке.
- Методика выбора режима/области стабилизации тока — см. раздел о методах питания LED-модуля (область постоянного тока).
- При низком входном напряжении может потребоваться снижение допустимой нагрузки; см. статические характеристики.
- Время запуска измерено при первом холодном старте; при циклическом включении/выключении возможно увеличение времени запуска.
- Источник рассматривается как компонент в составе конечного изделия; характеристики ЭМС зависят от монтажа, требуется повторная квалификация на уровне конечного оборудования.
- Для выполнения актуальных требований ErP для светильников данный драйвер допускается применять только после выключателя (без постоянного подключения к сети).
- Типичная наработка обеспечивается при температуре корпуса, в особенности в контрольной точке tc (или TMP по DLC), порядка 75°C или ниже.
- Дерейтинг по температуре окружающей среды: 3,5°C/1000 м для безвентиляторных моделей при высоте установки более 2000 м.
- Перед применением следует учитывать указания по монтажу и обеспечению влагозащиты из руководства пользователя.
- Для A/AB типа необходимо учитывать применение в составе изделия для соответствия применению Type HL.
- Продукция, поставляемая в регионы Америк, может иметь только маркировки UL, CE и UKCA; при необходимости уточнять у поставщика.
